زنجیر جبران آسانسور (Compensating Chain) یکی از اجزای کلیدی در سیستم‌های آسانسور بوده که به منظور حفظ تعادل و بهینه‌سازی عملکرد طراحی شده است. این زنجیر به عنوان یک عنصر اساسی در سیستم‌های آسانسور کششی و هیدرولیکی عمل کرده و به مقابله با تغییرات وزن و بار در طول عملیات آسانسور کمک می‌کند. با توجه به نیازهای مختلف، انواع مختلفی از زنجیرهای جبران وجود دارند. زنجیرهای فولادی با استحکام و مقاومت بالا برای بارهای سنگین طراحی شده‌اند، در حالی که زنجیرهای آلومینیومی به خاطر وزن سبک و قابلیت حمل، مناسب بارهای متوسط هستند.

همچنین، زنجیرهای پلیمر به دلیل طراحی خاص خود، برای شرایط ویژه و بارهای سبک به کار می‌روند. این تنوع در زنجیرهای جبران، امکان انتخاب بهینه را برای مهندسان و طراحان آسانسور فراهم می‌کند تا عملکرد سیستم را به حداکثر برسانند.

زنجیر جبران آسانسور چیست؟

زنجیر جبران یکی از اجزای کلیدی در سیستم‌های آسانسور است که به عنوان یک مکانیزم پشتیبان عمل می‌کند. این زنجیر به وزنه‌ها و بارهای موجود در آسانسور متصل می‌شود و وظیفه اصلی آن تنظیم فشار به منظور جبران تغییرات وزن است. به عبارتی دیگر، در هنگام تغییر بار در کابین آسانسور، زنجیر جبران به طور خودکار به تنظیم فشار می‌پردازد و بدین ترتیب حرکت آسانسور را نرم و ایمن نگه می‌دارد. این سیستم به تعادل بین وزن بار و وزنه متعادل‌کننده کمک کرده و از ایجاد نوسانات ناخواسته جلوگیری می‌کند. برای محاسبه زنجیر جبران، معمولاً باید وزن بار و وزنه‌های متعادل‌کننده را در نظر گرفت و نسبت‌های مناسب را برای عملکرد بهینه تعیین کرد.

اصول عملکرد زنجیر جبران

زنجیر جبران در آسانسورها برای سازگاری با تغییرات وزن و بار در حین عملکرد مورد استفاده قرار می‌گیرد. این سیستم به ویژه در آسانسورهای کششی و هیدرولیکی به کار رفته و نقش مهمی در حفظ تعادل و پایداری دستگاه ایفا می‌کند.

عملکرد زنجیر جبران در آسانسور کششی
در سیستم‌های کششی، زنجیر جبران به همراه کابل‌های کششی و وزنه‌های تعادلی عمل می‌کند. این زنجیر به کمک کابل‌های کششی، بار آسانسور را جبران کرده و از انحرافات و نوسانات جلوگیری می‌کند. در واقع، زنجیر جبران در این سیستم‌ها به عنوان یک عنصر کلیدی برای حفظ تعادل و جلوگیری از افت ناگهانی بار عمل می‌کند.

حتما مشاهده کنید: عملکرد گاورنر آسانسور

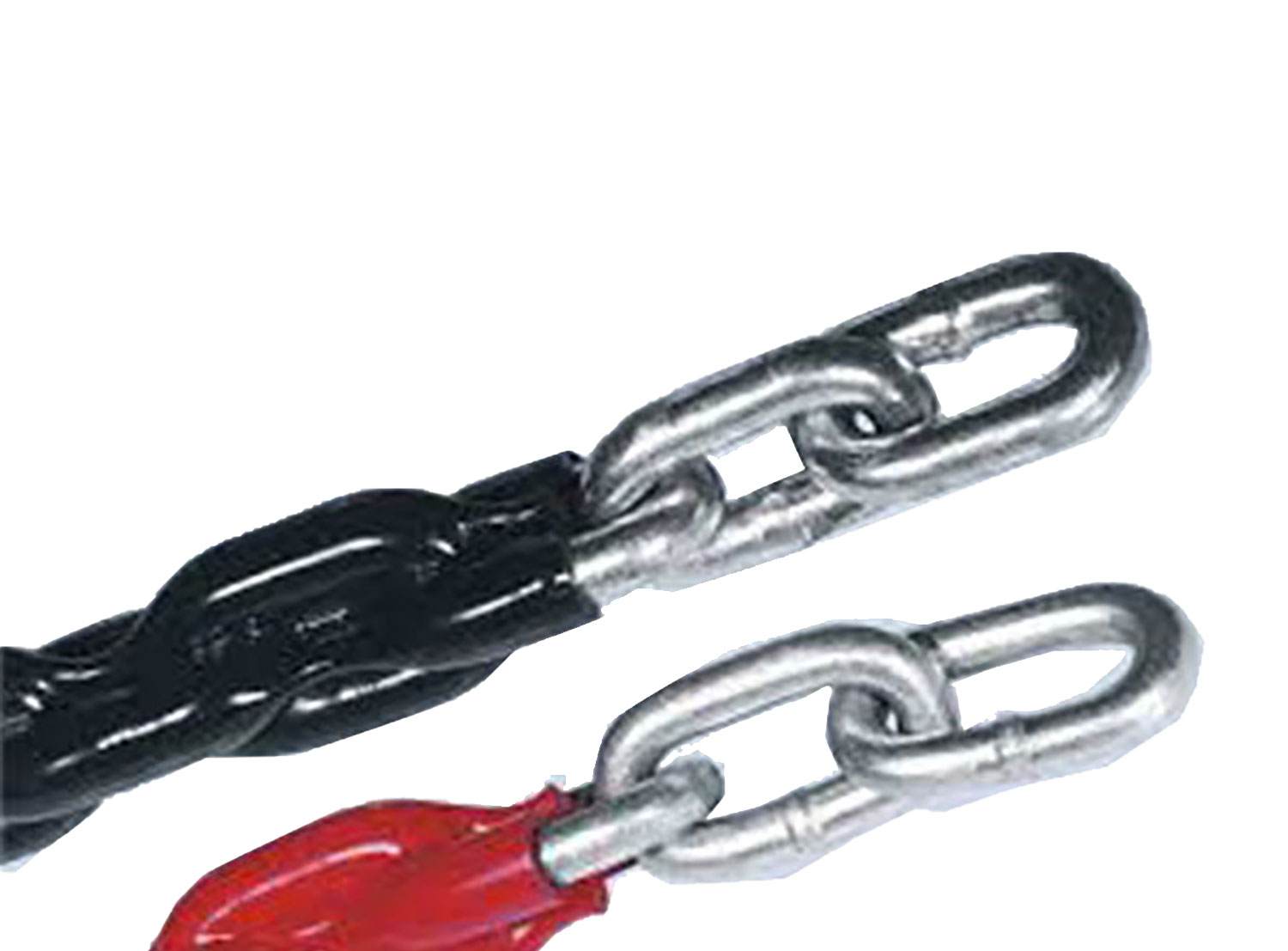

زنجیر جبران

عملکرد زنجیر جبران در آسانسور هیدرولیکی

در سیستم‌های هیدرولیکی، زنجیر جبران به همراه سیلندرهای هیدرولیکی و پمپ‌های هیدرولیکی عمل می‌کند. زنجیر جبران در این سیستم‌ها جهت جبران فشار و تعادل سیال به کار می‌رود. در واقع، این زنجیر به حفظ فشار مناسب در سیستم هیدرولیکی کمک می‌کند و از نوسانات غیرمنتظره جلوگیری می‌کند.

مزایای استفاده از زنجیر جبران

افزایش ایمنی:

• حفظ تعادل آسانسور در حین حرکت
• جلوگیری از نوسانات خطرناک
• کاهش احتمال حوادث و آسیب به مسافران
• افزایش اعتماد کاربران به استفاده از آسانسور

کاهش فرسایش و نگهداری آسان‌تر:

• کنترل فشار و تنش بر اجزای آسانسور
• پیشگیری از آسیب به موتور و قطعات دیگر
• نیاز کمتر به تعمیرات مکرر
• افزایش عمر مفید آسانسور
• بهبود کارایی کلی و صرفه‌جویی در هزینه‌ها

مشکلات رایج در زنجیر جبران

خرابی زنجیر جبران می‌تواند به دلایل متعددی رخ دهد که هر یک به نوعی بر عملکرد سیستم تأثیر می‌گذارد. سایش طبیعی به مرور زمان، نتیجه استفاده مکرر و بی‌توجهی به نگهداری است و به تدریج باعث کاهش کارایی زنجیر می‌شود. نصب نادرست یا استفاده از مصالح بی‌کیفیت نیز می‌تواند به عنوان عوامل زمینه‌ساز خرابی در نظر گرفته شوند. علاوه بر این، قرار دادن بار بیش از حد مجاز بر زنجیر فشار مضاعفی وارد می‌کند که ممکن است منجر به شکستگی یا آسیب‌های جدی شود. نشانه‌های خرابی شامل صدای غیرطبیعی در حین حرکت آسانسور، لرزش‌های غیرمعمول و افت سرعت غیرمنتظره است که باید به آن‌ها توجه کرد. برای جلوگیری از این مشکلات، نگهداری منظم و بازرسی‌های دوره‌ای از اهمیت ویژه‌ای برخوردار است. همچنین، رعایت حداکثر بار مجاز و اطمینان از کیفیت زنجیر می‌تواند به پیشگیری از بروز چنین مشکلاتی کمک کند.

انواع زنجیرهای جبران و مقایسه آن‌ها با یکدیگر

1.زنجیرهای فولادی

• مناسب برای بارهای سنگین
• دارای استحکام و مقاومت بالا

2.زنجیرهای آلومینیومی

• سبک و قابل حمل
• مناسب برای بارهای متوسط

3.زنجیرهای پلیمر

• طراحی شده برای شرایط خاص
• مناسب برای بارهای سبک

انتخاب زنجیر جبران مناسب برای آسانسور

• نکات کلیدی برای انتخاب زنجیر جبران مناسب آسانسور به شرح زیر است:
  ظرفیت بار: اطمینان از تحمل وزن بار آسانسور توسط زنجیر.
  جنس مواد: انتخاب زنجیر از مواد متناسب (فولاد، آلومینیوم، پلیمر) برای افزایش دوام و عملکرد.
  طراحی و سازگاری:دبررسی تطابق زنجیر با سیستم آسانسور و تأثیر ابعاد و طراحی بر کارایی.
  شرایط محیطی: انتخاب زنجیر مناسب برای محیط‌های خاص (مرطوب، دماهای بالا) جهت افزایش مقاومت.

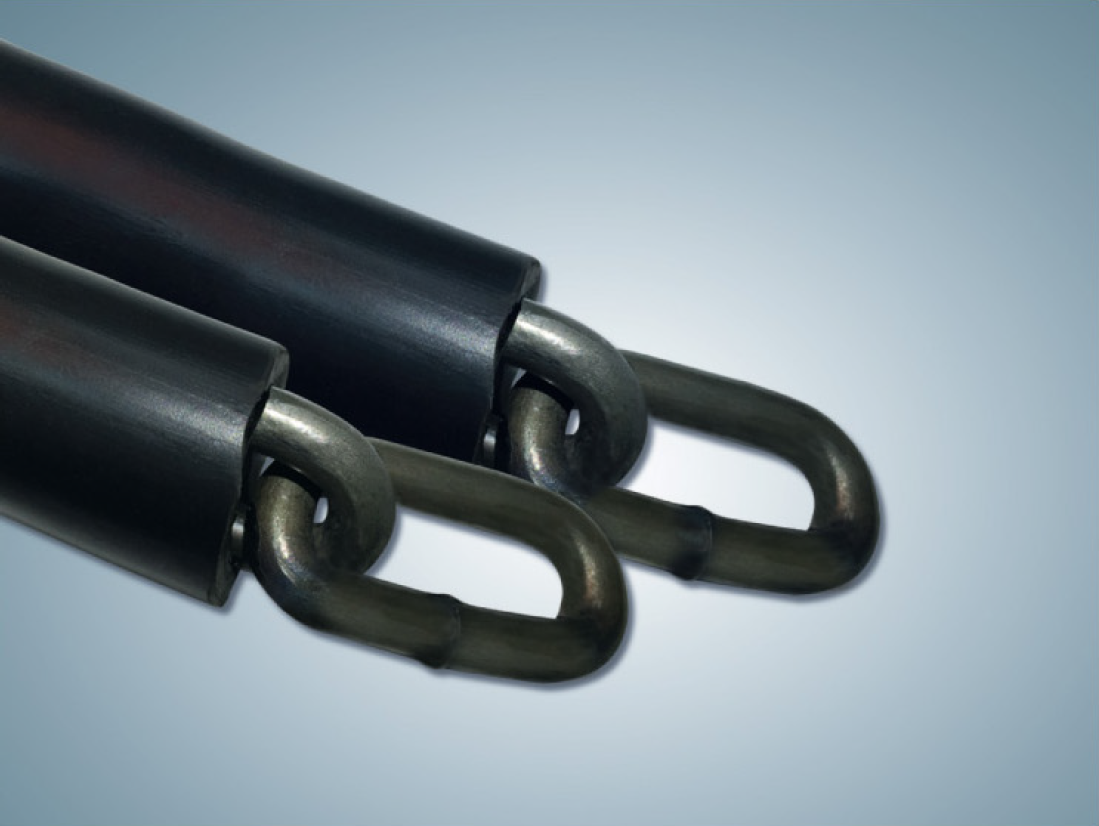

زنجیر جبران آسانسور

نحوه محاسبه زنجیرجبران

1.جمع‌آوری اطلاعات اولیه

• ارتفاع چاهک(H) : مسافت حرکت آسانسور.
• وزن کابین (Wc) : وزن خالص کابین بدون بار.
• وزن وزنه تعادل (Wb) : وزن برای تعادل کابین و نیمه ظرفیت بار.
• ظرفیت آسانسور (P) : حداکثر بار قابل حمل.
• سرعت آسانسور (V) : سرعت حرکت آسانسور (متر بر ثانیه).
• نوع زنجیر جبران: جنس و ویژگی‌های مکانیکی زنجیر.

2.انتخاب نوع زنجیر جبران

• مواد سازنده: فولاد یا پلاستیک.
• مقاومت کششی
• انعطاف‌پذیری
• مقاومت در برابر سایش
• وزن مخصوص (وزن در هر متر زنجیر)
• استانداردهای بین‌المللی: رعایت معیارهای عمومی.

3.محاسبه وزن زنجیر جبران

• وزن زنجیر (Wcable) : بر اساس طول چاهک و نوع زنجیر.
• طول زنجیر: تقریباً برابر با نصف ارتفاع چاهک.

4.فرمول محاسبه:

• وزن هر یک متر زنجیر جبران= وزن یک متر از سیم بکسل * تعداد رشته ها * ضریب بکسل بندی

حتما مشاهده کنید: آسانسور چیست

قیمت زنجیر جبران آسانسور

قیمت زنجیر جبران آسانسور به عوامل متعددی از جمله برند، تولیدکننده و ویژگی‌های فنی آن بستگی دارد. برای رسیدن به اطلاعات دقیق و فنی، توصیه می‌شود با کارشناسان و مشاوران تماس بگیرید تا جزئیات کامل‌تری در مورد محصول مورد نظر خود دریافت نمایید. این اقدام به شما کمک خواهد کرد تا انتخاب بهتری داشته باشید و از کیفیت و کارایی زنجیر جبران آسانسور اطمینان حاصل کنید.

سوالات متداول

۱- چه عواملی بر عمر زنجیر جبران آسانسور تاثیر میگذارد؟

عواملی نظیر میزان استفاده، شرایط محیطی (رطوبت، دما)، کیفیت ساخت زنجیر و نگهداری منظم می‌توانند بر عمر زنجیر تأثیر بگذارند.

۲- چه نشانه‌هایی وجود دارد که نشان می‌دهد زنجیر جبران نیاز به تعویض دارد؟

علائم شامل سایش یا پارگی، زنگ زدگی، صدای غیرطبیعی حین کارکرد آسانسور و کاهش عملکرد آسانسور است.

۳- چگونه می‌توان عمر زنجیر جبران را افزایش داد؟

با انجام نگهداری منظم، بازرسی‌های دوره‌ای، روانکاری مناسب و استفاده در شرایط استاندارد می‌توان عمر زنجیر را افزایش داد.
