چاهک یا چاله آسانسور، یک عنصر کلیدی در طراحی و عملکرد سیستم‌های حمل و نقل عمودی به شمار می‌رود. این فضای حیاتی در زیر چاه آسانسور، به عنوان نقطه تلاقی میان ایمنی و کارایی، نقش بسیار مهمی در تسهیل حرکت و جابجایی افراد و بارها ایفا می‌کند. این مقاله به بررسی فرآیند آماده‌ سازی کف چاله آسانسور، استانداردهای ابعادی و اهمیت تجهیزات ایمنی در این سازه می‌پردازد. همچنین، به تحلیل نکات فنی و مهندسی در طراحی و اجرای چاهک آسانسور می‌پردازیم تا درک بهتری از این عنصر حیاتی به خوانندگان ارائه دهیم.

آشنایی با چاه آسانسور

چاه آسانسور همانند یک تونل عمودی است که از عمق فونداسیون آغاز شده و به بالاترین نقطه ساختمان می‌رسد، جایی که اتاقک آسانسور قرار دارد. درون این فضای محصور، تمامی تجهیزات ضروری شامل کابین و موتور آسانسور جا گرفته‌اند. چاه آسانسور از سه طرف توسط دیوارها احاطه شده و از یک سمت با درب آسانسور مسدود می‌شود. در صورتی که سیستم آسانسور دارای دو درب باشد، این چاه از دو طرف با درب‌هایی که به ورودی و خروجی کابین، تکمیل می‌شود. این ساختار نه تنها به عملکرد بهینه آسانسور کمک می‌کند، بلکه ایمنی و دسترسی آسان به طبقات مختلف ساختمان را نیز تضمین می‌نماید.

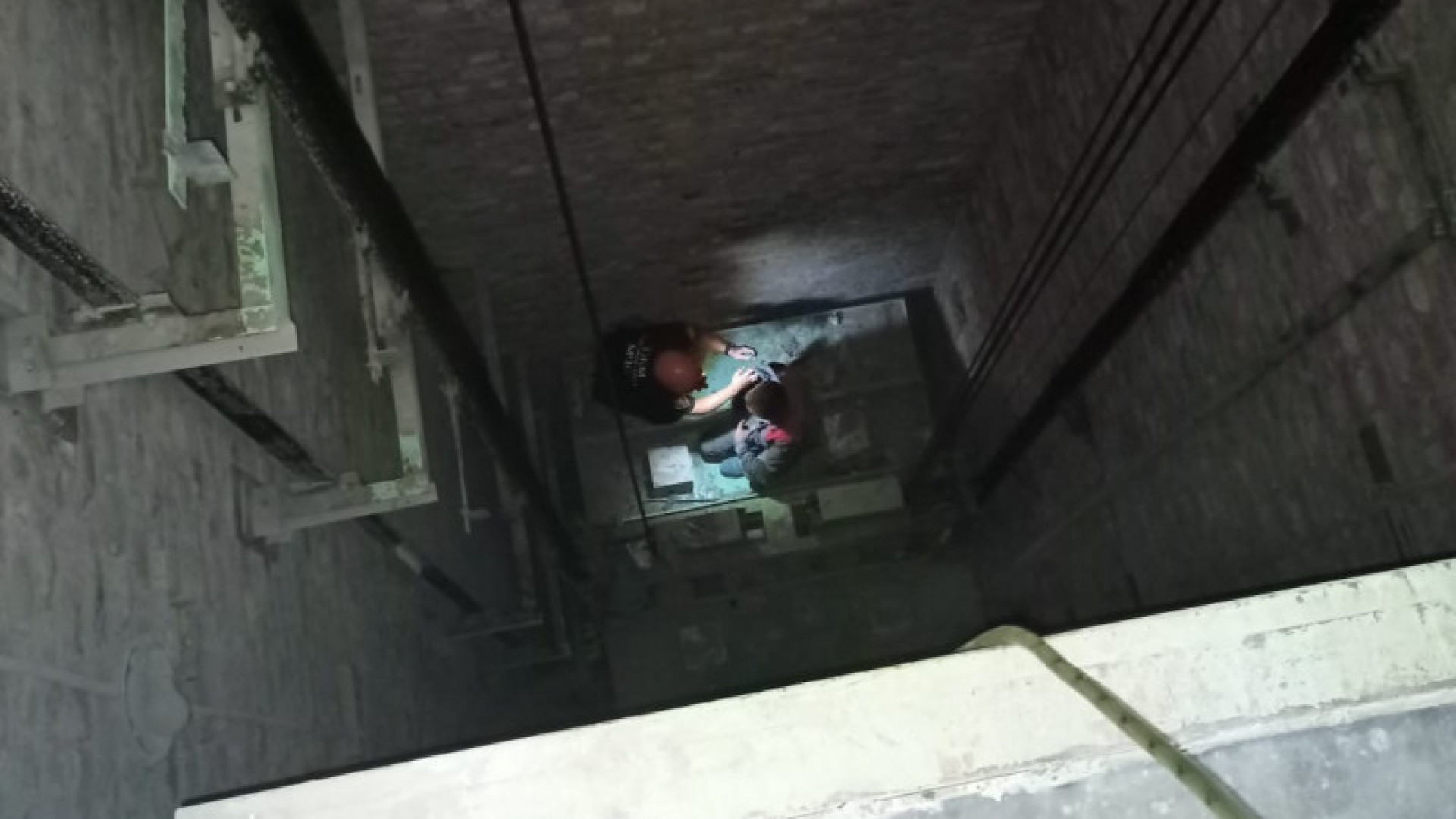

آشنایی با چاهک یا چاله آسانسور

چاهک یا چاله آسانسور، فضایی حیاتی در زیر چاه آسانسور است که فاصله‌ای عمودی میان کف پایین‌ترین ایستگاه و کف این چاله را تشکیل می‌دهد. این ناحیه، به عنوان یک جزء اساسی از ساختار آسانسور، در دل پی یا فونداسیون ساختمان جای می‌گیرد و نقش مهمی در عملکرد ایمن و مؤثر آسانسور ایفا می‌کند. در این قسمت، ضربه‌گیر یا بافر که از تجهیزات کلیدی آسانسور به شمار می‌آید، نصب می‌شود تا از بروز آسیب‌های احتمالی هنگام حرکت کابین جلوگیری کند. چاهک، با طراحی دقیق و مهندسی‌شده‌، نه تنها ایمنی را تضمین می‌کند، بلکه به عملکرد بهینه آسانسور نیز کمک شایانی می‌نماید.

مراحل آماده سازی چاله آسانسور چگونه است؟

آماده‌سازی چاله آسانسور فرآیندی تخصصی است که به نیروی متخصص نیاز دارد. هرگونه اشتباه در این مرحله می‌تواند ایمنی آسانسور را تهدید کند. به همین دلیل، اجرای چاله آسانسور شامل جزئیات متعددی است که در ادامه، به کلیات این فرایند پرداخته شده است.

حتما مشاهده کنید: خطاهای تابلو پایا کنترل

1.حفر چاله آسانسور: نقطه آغاز

حفر چاله آسانسور نخستین و مهم‌ترین مرحله در این فرآیند است. این مرحله بر اساس ابعاد و مشخصات مندرج در نقشه‌های اجرایی انجام می‌شود. انتخاب تجهیزات مناسب برای حفر چاله بسیار حیاتی است؛ زیرا استفاده از ابزار نادرست می‌تواند منجر به آسیب به سازه اصلی ساختمان و حتی بروز تصادفات خطرناک شود. در این مرحله، تعیین عمق و ابعاد دقیق چاله بر اساس نوع آسانسور و ظرفیت آن نیز حائز اهمیت است.

2.اجرای دیوارهای چاله آسانسور: ساختار ایمن

پس از حفر چاله، نوبت به اجرای دیوارهای چاله آسانسور می‌رسد. این دیوارها باید به‌گونه‌ای طراحی شوند که بتوانند فشارهای جانبی و زلزله را تحمل کنند. همچنین، دیوارها باید در برابر رطوبت مقاوم باشند تا از بروز مشکلاتی مانند زنگ‌زدگی و آسیب به سیستم آسانسور جلوگیری شود. اجرای دیوارها باید به‌دقت و با رعایت شاقول‌بندی انجام شود تا از هرگونه ریزش جلوگیری گردد.

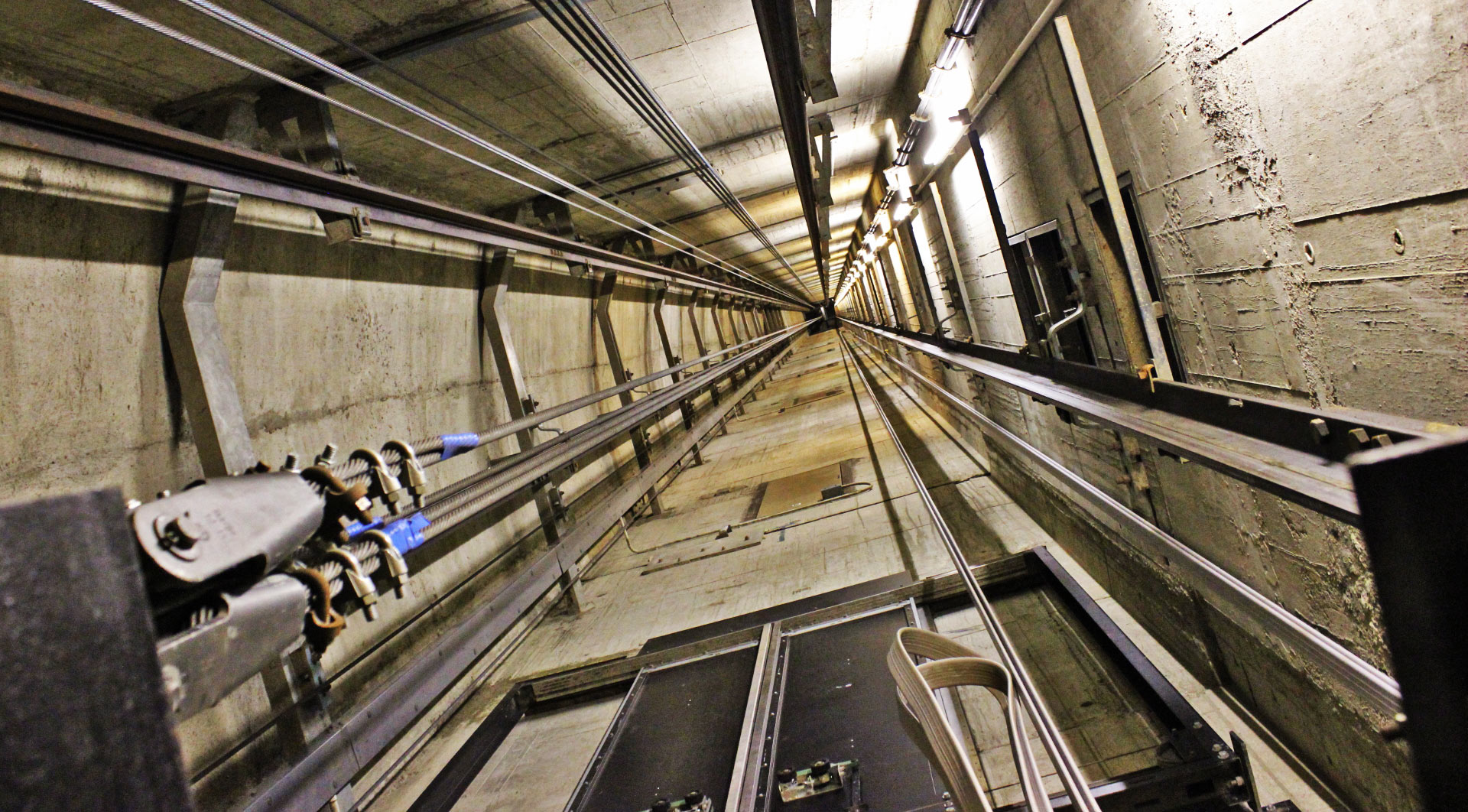

3.سطح داخلی دیواره چاله: اهمیت تراز بودن

سطح داخلی دیوارها، به ویژه در سمت ورودی، باید کاملاً صاف و بدون فرورفتگی یا بیرون‌زدگی باشد. این مسئله به نصب صحیح متعلقات آسانسور کمک کرده و از بروز مشکلات در عملکرد آسانسور جلوگیری می‌کند. همچنین، دیوارهای جداکننده باید به‌گونه‌ای نصب شوند که کلاف‌های افقی در آن‌ها مدفون نشود و فضای کافی برای نصب براکت‌ها فراهم گردد.

4.اجرای کف چاله آسانسور: زیرساخت مستحکم

بعد از اجرای دیوارها، مرحله اجرای کف چاله آغاز می‌شود. در این مرحله، کف چاله باید به‌خوبی تمیز شود و از هر گونه چیز پاک گردد. سپس با استفاده از مصالح مناسب، کف چاله آسانسور اجرا می‌شود. مهم است که کف کاملاً هموار و یکدست باشد تا اتصالاتی که روی آن قرار می‌گیرند به‌خوبی محکم شوند و از بروز مشکلات در آینده جلوگیری گردد.

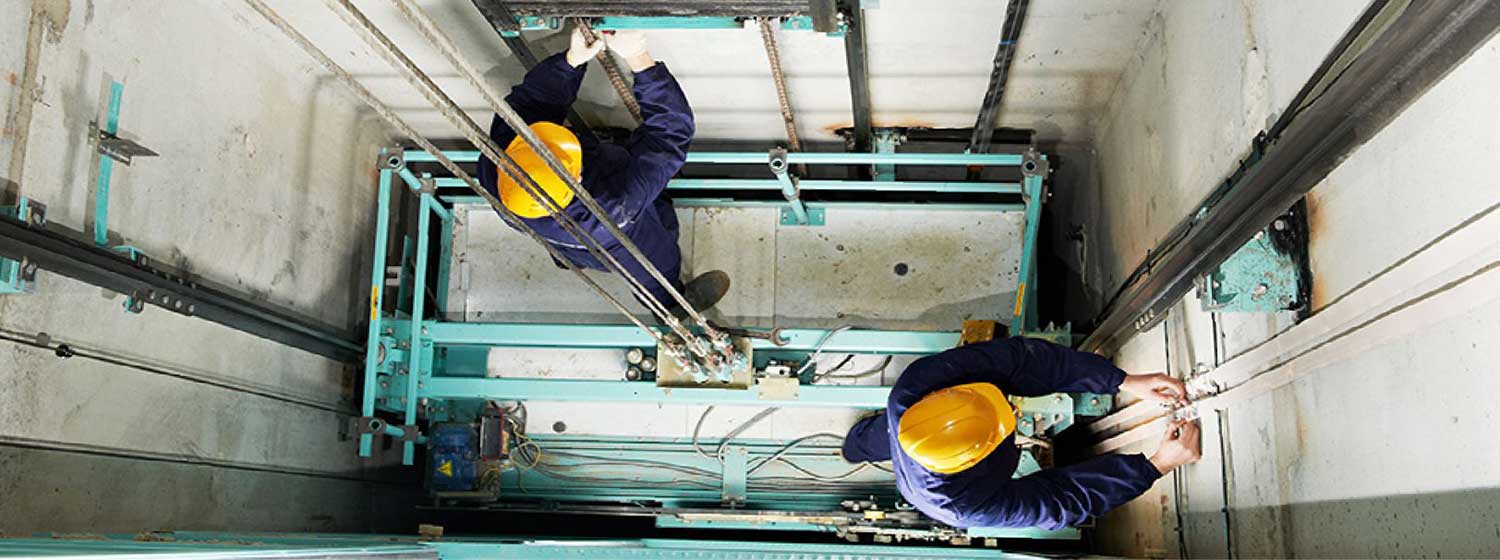

5.نصب تجهیزات ایمنی: ضامن امنیت

نصب تجهیزات ایمنی آسانسور یکی از مراحل کلیدی در فرآیند آماده سازی کف چاله آسانسور است. این تجهیزات باید با دقت و بدون هیچ گونه اشتباهی نصب شوند، زیرا نصب نادرست آن‌ها می‌تواند خطرات جانی و مالی به همراه داشته باشد. بنابراین، توصیه می‌شود که این مرحله را تنها به دست نیروی متخصص و آموزش‌دیده بسپارید.

استاندارد ابعاد چاله آسانسور

ابعاد چاله آسانسور به عنوان یکی از عناصر کلیدی در طراحی سیستم‌های حمل و نقل عمودی، تحت تأثیر تعدادی از عوامل مهم قرار دارد. برای تعیین این ابعاد، باید به اندازه و نوع آسانسور، تعداد توقف و همچنین نوع کاربری آن توجه ویژه‌ای داشت. به‌طور کلی، برای هر آسانسور، ابعاد چاله باید به گونه‌ای طراحی شوند که حداقل ۲۰ سانتی‌متر به ابعاد کابین اضافه شود و چاهک آسانسور نیز ۳۰ سانتی‌متر فضای اضافی در بر داشته باشد. به عنوان نمونه، یک آسانسور چهار نفره با دو توقف نیازمند چاله‌ای با عرض حداقل ۱۴۰ سانتی‌متر، عمق ۱۶۰ سانتی‌متر و ارتفاع ۲۵۰ سانتی‌متر است. دقت در طراحی ابعاد چاله آسانسور و استفاده از نقشه‌های مهندسی‌شده، تضمین‌کننده عملکرد بهینه این سیستم خواهد بود. در نهایت، فضای آزاد لازم برای نصب تجهیزات دیگر نیز باید در نظر گرفته شود تا از بروز مشکلات آتی جلوگیری گردد.

حتما مشاهده کنید: رفع ارور ۶۸ آسانسور

سوالات متداول

۱- متریال به کار رفته در چاله آسانسور چیست؟

چاله آسانسور باید با مصالح مقاوم در برابر آتش ساخته شود. دیوارها معمولاً از بتن مسلح یا آجر نسوز ساخته شده و در صورت لزوم با رنگ نسوز پوشانده می‌شوند. کف چاله باید صاف و یکنواخت باشد تا از لغزش کابین جلوگیری کند و معمولاً از بتن یا سنگ استفاده می‌شود. همچنین، کف باید در برابر آتش مقاوم باشد تا از گسترش آتش‌سوزی در صورت سقوط آسانسور جلوگیری کند.

۲- چرا باید چاله آسانسور تمیز باشد؟

چاله آسانسور باید تمیز باشد تا ایمنی را افزایش دهد و خطر حوادث را کاهش دهد. نظافت این فضا به بهینه‌سازی عملکرد آسانسور کمک کرده و از تأثیرات منفی آلودگی بر سیستم‌های مکانیکی جلوگیری می‌کند. همچنین، نگهداری منظم موجب کاهش هزینه‌های تعمیر و نگهداری شده و وضعیت سیستم را بهبود می‌بخشد. علاوه بر این، چاله‌های تمیز از بروز بوی نامطبوع و جذب حشرات جلوگیری کرده و به سلامت ساکنان و کارکنان کمک می‌کنند.

۳- آیا چاله آسانسور نیاز به نگهداری دارد؟

بله، چاله آسانسور نیاز به نگهداری منظم دارد. این امر شامل تمیز کردن، بررسی سیستم‌های مکانیکی و اطمینان از اینکه هیچ‌گونه مانعی وجود ندارد، می‌شود.
