در طراحی ساختمان‌های مسکونی، تجاری یا حتی ویلایی، جای‌گذاری آسانسور فقط یک مربع در نقشه نیست بلکه تصمیمی مهندسی است که راحتی، ایمنی و کارایی فضا را تعیین می‌کند. انتخاب اشتباه در “ابعاد آسانسور در پلان” می‌تواند دردسرهایی جدی در مراحل نصب یا استفاده  ایجاد کند. این محتوا برای آن دسته از مهندسین، معماران و کارفرمایانی نوشته شده که به‌دنبال اطمینان از ابعاد دقیق، کاربردی و استاندارد برای آسانسورهای ۲ تا ۱۰ نفره هستند.

نکات مهم قبل از تعیین ابعاد آسانسور در پلان

پیش از آن‌که سراغ اندازه‌ها برویم، باید بدانید که ابعاد آسانسور فقط به کابین محدود نمی‌شود؛ چاه آسانسور، فضای اورهد (بالاسری)، چاهک پایین و موتورخانه نیز باید در پلان پیش‌بینی شوند. در کنار آن، نوع کاربری (خانگی، عمومی، بیمارستانی)، تعداد توقف و سرعت نیز مؤثرند. رعایت این موارد، نیاز به تعمیر فوری آسانسور را در آینده به حداقل می‌رساند.

1. ابعاد آسانسور دو نفره (خانگی)

برای فضاهای کوچک یا آسانسور خانگی، ابعاد آسانسور دو نفره یا اصطلاحاً “home lift” مطرح می‌شود. ظرفیت این مدل حدود ۱۵۰ تا ۱۸۰ کیلوگرم است و معمولاً در ویلاها یا ساختمان‌های بدون فضای کافی کاربرد دارد.

• ابعاد کابین: حدود ۸۰×۸۰ تا ۸۵×۹۰ سانتی‌متر
• فضای چاه: حدود ۱۰۰×۱۳۰ سانتی‌متر

فضای لازم برای آسانسور دو نفره باید به‌گونه‌ای طراحی شود که ورود و خروج کاربر راحت باشد و تجهیزات ایمنی مانند تلفن اضطراری در آن جای گیرد.

2. ابعاد آسانسور ۴ نفره در پلان

مدل رایج در آپارتمان‌های کم‌تردد. ظرفیت آن ۳۰۰ کیلوگرم و مناسب ۴ نفر است. ابعاد آسانسور 4 نفره در پلان معمولاً چنین در نظر گرفته می‌شود:

• ابعاد کابین: ۹۵×۱۰۰ سانتی‌متر
• فضای چاه: ۱۳۰×۱۵۰ سانتی‌متر

ابعاد آسانسور ۴ نفره همچنین برای آسانسورهای خانگی با تردد محدود انتخاب مناسبی است.

3. ابعاد آسانسور ۶ نفره در پلان

با ظرفیت حدود ۴۵۰ کیلوگرم، این مدل انتخابی متداول در ساختمان‌های ۴ تا ۶ طبقه است.

• ابعاد کابین: ۱۱۰×۱۲۰ سانتی‌متر
• فضای چاه: ۱۵۰×۱۸۰ سانتی‌متر

ابعاد آسانسور 6 نفره در پلان باید طوری تنظیم شود که درب کشویی به‌خوبی باز و بسته شود و فضای ایستادن افراد راحت باشد.

4. ابعاد آسانسور ۸ نفره

این مدل برای مجتمع‌های پرتردد یا ساختمان‌های اداری مناسب است. ظرفیت آن ۶۰۰ کیلوگرم و فضای لازم نسبتاً بیشتر است.

• ابعاد کابین: ۱۲۵×۱۴۰ سانتی‌متر
• فضای چاه: ۱۶۰×۲۰۰ سانتی‌متر

ابعاد آسانسور ۸ نفره باید بر اساس مقررات ملی ساختمان طراحی شود تا ایمنی و دسترسی کامل تأمین گردد.

5. ابعاد کابین آسانسور ۱۰ نفره

برای پروژه‌های پرترافیک یا تجاری، ابعاد کابین آسانسور 10 نفره (ظرفیت ۷۵۰ کیلوگرم) انتخاب مناسبی است.

• ابعاد کابین: ۱۴۰×۱۵۰ سانتی‌متر
• فضای چاه: ۱۸۰×۲۱۰ سانتی‌متر

این مدل اغلب در مراکز خرید، ادارات پرتردد و برج‌ها استفاده می‌شود.

سایر اجزای تأثیرگذار در پلان آسانسور

همه چیز به ابعاد کابین محدود نمی‌شود. بخش‌های دیگری در پلان آسانسور باید دیده شوند:

• اورهد (Overhead): فضای بالاسری باید بین ۳۶۰ تا ۴۰۰ سانتی‌متر (بسته به سرعت) در نظر گرفته شود.
• چاهک (Pit): فضای پایین آسانسور، بسته به نوع سیستم، بین ۱۴۰ تا ۱۸۰ سانتی‌متر عمق نیاز دارد.
• موتورخانه: برای آسانسورهای کششی معمولی، فضای حدود ۲۲۰×۲۵۰ سانتی‌متر با ارتفاع ۲۲۰ سانتی‌متر توصیه می‌شود.
• درهای ورودی: درب‌های کشویی معمولاً به عرض ۸۰ تا ۹۰ سانتی‌متر نیاز دارند.

استفاده از یک چک لیست سرویس آسانسور در مرحله طراحی و اجرا، کمک می‌کند که تمام این اجزا به‌درستی پیش‌بینی و کنترل شوند.

پلان آسانسور چیست و چرا اهمیت دارد؟

پلان آسانسور به‌معنای نقشه‌ی دقیق ابعاد، موقعیت و اجزای تشکیل‌دهنده آسانسور در نقشه معماری ساختمان است. رعایت استاندارد در پلان آسانسور باعث می‌شود:

• از دوباره‌کاری در مراحل نصب جلوگیری شود.
• ایمنی و کارایی آسانسور تضمین گردد.
• هزینه‌های نهایی ساخت و ساز کاهش یابد.

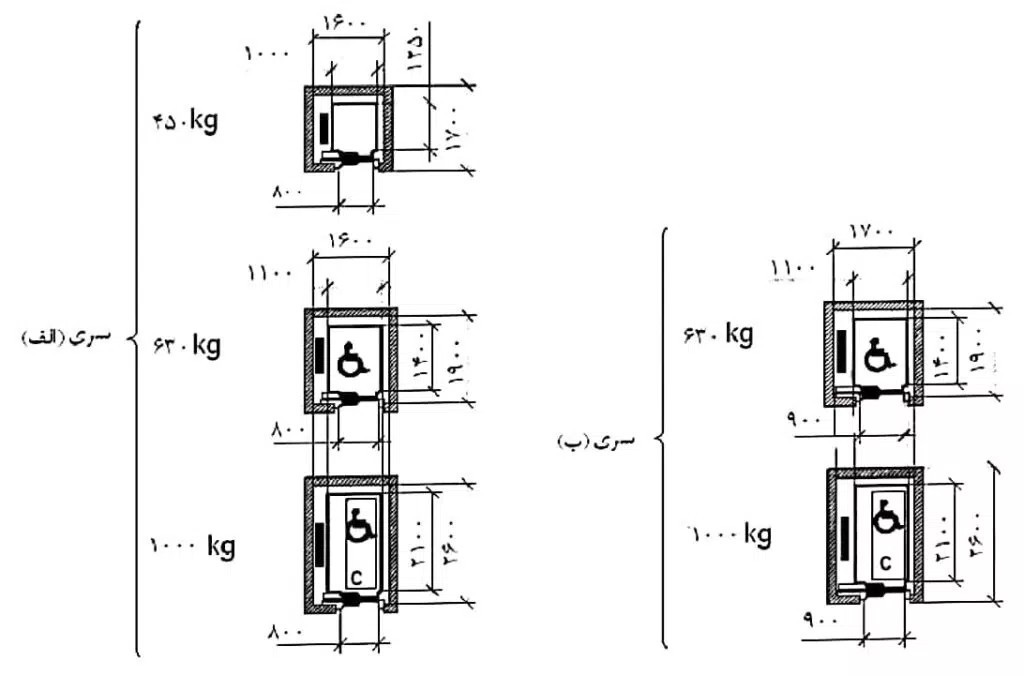

پلان آسانسور

نتیجه‌گیری: طراحی استاندارد یعنی آینده بدون دردسر

همان‌طور که دیدیم، تعیین دقیق ابعاد آسانسور در پلان به فاکتورهای زیادی بستگی دارد: از ظرفیت مورد نیاز گرفته تا نوع کاربری، فضای در دسترس و تجهیزات جانبی. توجه به ابعاد آسانسور ۴ نفره، ابعاد آسانسور ۶ نفره در پلان، ابعاد آسانسور ۸ نفره، ابعاد کابین آسانسور ۱۰ نفره و حتی ابعاد آسانسور خانگی یا دو نفره، می‌تواند تجربه‌ای ایمن و راحت برای ساکنان فراهم آورد.

شرکت کیهان گستر مانا با تجربه طراحی، نصب و مشاوره فنی در پروژه‌های متنوع، همراه شماست تا در طراحی پلان آسانسور و انتخاب ابعاد استاندارد آسانسور بهترین راهکارها را ارائه دهد. کافی‌ست با ما تماس بگیرید.
