انتخاب و تعیین ابعاد آسانسور در پلان مسکونی یکی از حساس‌ترین مراحل در طراحی معماری و سازه‌ای هر ساختمان است که مستقیماً بر کارایی، ایمنی و زیبایی فضا تأثیر می‌گذارد. برای آسانسورهای متداول 4، 6 و 8 نفره در ساختمان‌های مسکونی، ابعاد استاندارد کابین، چاله و در آسانسور به شرح زیر است (تمام ابعاد بر حسب میلی‌متر و به ترتیب عرض x عمق x ارتفاع):

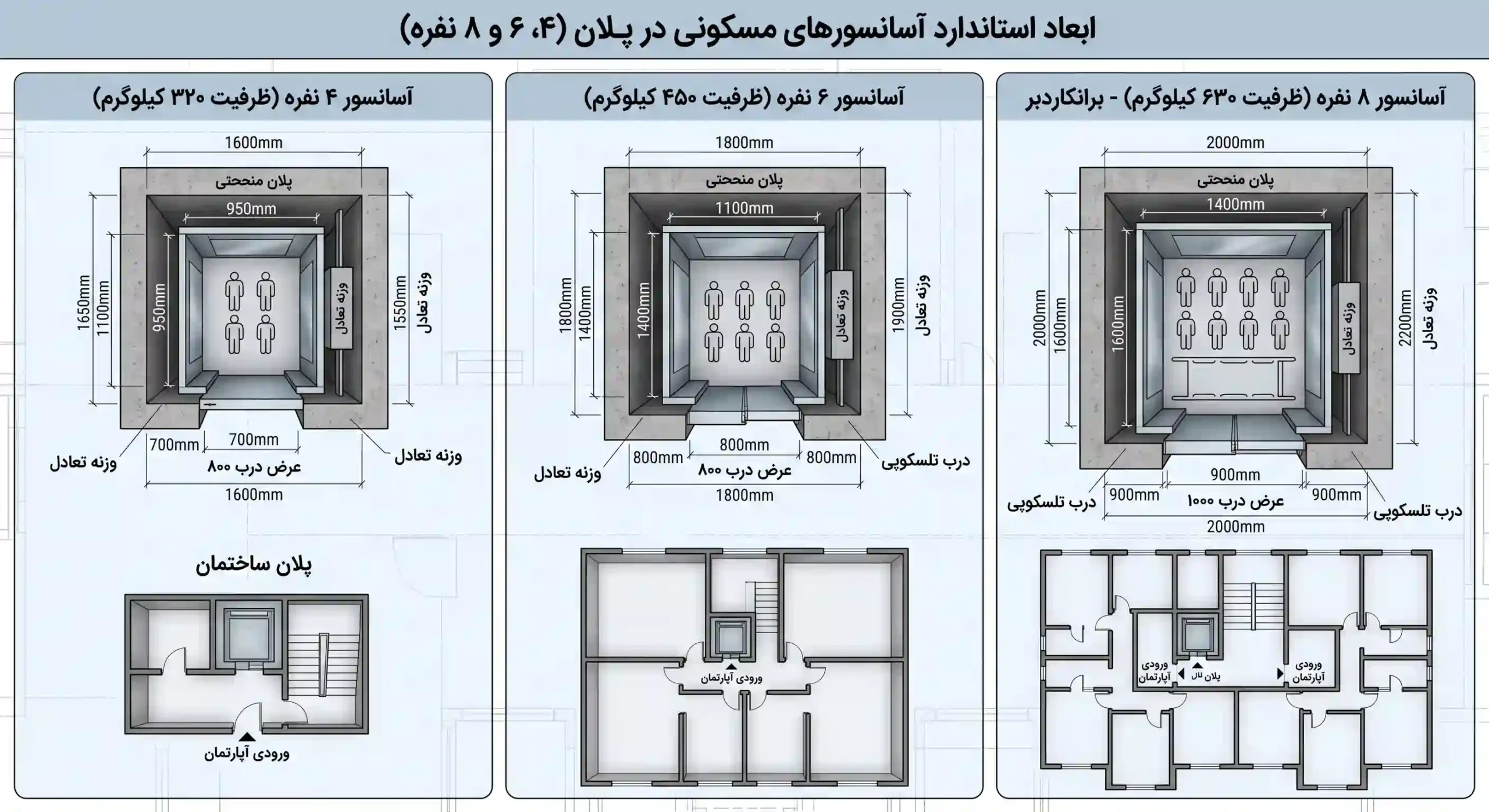

ابعاد آسانسور 4 نفره: کابین 1000x1000x2200، چاله 1600×1600، در 800×2100.

ابعاد آسانسور 6 نفره: کابین 1100x1400x2200، چاله 1700×1900، در 800×2100

ابعاد آسانسور 8 نفره: کابین 1100x1600x2200، چاله 1700×2100، در 900×2100.

این ابعاد پایه و اساس ابعاد کابین آسانسور در پلان، ابعاد چاله آسانسور در پلان و سایر الزامات فضایی را تشکیل می‌دهند و باید در همان مراحل اولیه ابعاد آسانسور در طراحی پلان با دقت فراوان مورد بررسی قرار گیرند تا از تغییرات پرهزینه در مراحل بعدی جلوگیری شود.

1. ابعاد آسانسور در پلان مسکونی – به تفکیک ظرفیت 4، 6، 8 نفره

در دنیای پر سرعت طراحی و ساخت‌وساز، معماران و مهندسان نیاز به دسترسی سریع به اطلاعات کلیدی دارند. ابعاد استاندارد آسانسور در پلان، به ویژه برای ظرفیت‌های پرکاربرد مسکونی، از جمله اولین اطلاعاتی است که باید در اختیار داشت. این ابعاد نه تنها فضای مورد نیاز برای نصب را تعیین می‌کنند، بلکه بر نحوه جانمایی و حتی زیبایی‌شناسی کلی پروژه نیز اثرگذارند. در ادامه، یک جدول راهنمای سریع برای ابعاد آسانسور مسکونی در پلان ارائه شده است که می‌تواند نقطه شروعی عالی برای برنامه‌ریزی اولیه باشد.

این ابعاد تقریبی هستند و ممکن است بسته به شرکت سازنده، نوع آسانسور (کششی، هیدرولیک، MRL) و استانداردهای خاص پروژه کمی متفاوت باشند. اما درک کلی از این ارقام برای معماران در مراحل ابتدایی ابعاد پلان آسانسور ضروری است. اهمیت این ابعاد در طراحی اولیه پلان مسکونی، از آن جهت است که هرگونه تغییر در مراحل پایانی، می‌تواند به معنای هزینه‌های گزاف، تاخیر در پروژه و حتی کاهش فضای مفید ساختمان باشد. بنابراین، دقت در انتخاب و تثبیت ابعاد آسانسور از همان ابتدا، حکم یک سرمایه‌گذاری هوشمندانه را دارد.

آسانسور 4 نفره در پلان: بررسی ابعاد استاندارد و حداقل‌ها

آسانسورهای 4 نفره، به دلیل اشغال فضای کمتر و هزینه مناسب‌تر، انتخابی محبوب برای ساختمان‌های مسکونی کم‌واحد یا با فضای محدود هستند. اما حتی در این ظرفیت نیز، رعایت استاندارد اسانسور در پلان اهمیت حیاتی دارد. وقتی صحبت از ابعاد آسانسور 4 نفره در پلان می‌شود، باید به جزئیات دقیق کابین، چاله و در آسانسور توجه کرد تا هم ایمنی مسافران تضمین شود و هم کارایی لازم را داشته باشد.

الف: ابعاد کابین آسانسور 4 نفره؛ از حداقل تا فضای مطلوب

کابین آسانسور 4 نفره، فضای اصلی است که کاربران با آن سر و کار دارند. ابعاد کابین آسانسور 4 نفره باید به گونه‌ای باشد که چهار نفر بزرگسال بتوانند به راحتی و بدون ازدحام در آن جای بگیرند. حداقل ابعاد مفید کابین برای این ظرفیت حدود 1000 میلی‌متر عرض و 1000 میلی‌متر عمق است. این ابعاد استاندارد کابین آسانسور 4 نفره به ما این امکان را می‌دهد که فضای کافی برای حرکت محدود و راحت مسافران فراهم کنیم. در پروژه‌هایی که امکان اختصاص فضای بیشتر وجود دارد، می‌توان ابعاد را کمی بزرگ‌تر نیز در نظر گرفت تا راحتی بیشتری برای کاربران فراهم شود.

توجه به ابعاد داخل کابین آسانسور بسیار مهم است؛ زیرا این فضا، تجربه مستقیم کاربر را شکل می‌دهد. یک ابعاد کابین آسانسور چهار نفره که به درستی طراحی شده باشد، حتی اگر در حداقل‌های استاندارد باشد، حس راحتی و اطمینان را به مسافران منتقل می‌کند.

ب: ابعاد چاله آسانسور 4 نفره؛ الزامات فنی و اجرایی

چاله آسانسور، فضایی است که کابین و وزنه تعادل در آن حرکت می‌کنند. ابعاد چاله آسانسور 4 نفره شامل فضای مورد نیاز برای ریل‌ها، سیم بکسل‌ها، ضربه‌گیرها و سایر تجهیزات ایمنی است. ابعاد چاله آسانسور 4 نفره معمولاً حدود 1600 میلی‌متر عرض و 1600 میلی‌متر عمق است. این ابعاد، فضایی را برای حرکت ایمن و استاندارد آسانسور فراهم می‌کند. حداقل ابعاد چاله آسانسور 4 نفره و همچنین ابعاد چاه آسانسور 4 نفره باید با دقت بررسی شود تا از بروز مشکلات فنی در آینده جلوگیری شود. ابعاد چاهک آسانسور 4 نفره که در پایین‌ترین قسمت چاله قرار دارد، نیز باید به گونه‌ای باشد که فضای کافی برای سرویس و نگهداری فراهم کند.

در نظر گرفتن ابعاد استاندارد چاله آسانسور 4 نفره از ابتدا، به معنای پیشگیری از بسیاری از چالش‌های اجرایی است. همانطور که در مقاله جامع ما درباره انواع آسانسور مسکونی توضیح دادیم، نوع آسانسور می‌تواند بر این ابعاد تاثیرگذار باشد، اما اصول کلی ثابت می‌ماند.

ج: ابعاد در آسانسور 4 نفره: گزینه‌ها و تأثیر بر پلان

در آسانسور، نقطه ورود و خروج مسافران است و ابعاد در آسانسور نقش مهمی در راحتی و دسترسی‌پذیری دارد. برای آسانسور 4 نفره، عرض استاندارد در حدود 800 میلی‌متر و ارتفاع 2100 میلی‌متر است. این ابعاد برای عبور و مرور عادی کافی است. انتخاب نوع در (تلسکوپی، سانترال) نیز می‌تواند بر در آسانسور در پلان و فضای مورد نیاز در کنار چاله تاثیر بگذارد. درهای سانترال به فضای بیشتری در طرفین نیاز دارند، در حالی که درهای تلسکوپی فضای کمتری اشغال می‌کنند.

د: پلان آسانسور 4 نفره: نکات جانمایی و طراحی

جانمایی پلان آسانسور 4 نفره در ساختمان، بیش از صرفاً قرار دادن یک مکعب در نقشه است. این جانمایی باید به گونه‌ای باشد که دسترسی آسان را فراهم کند، با جریان ترافیک ساختمان همخوانی داشته باشد و از نظر سازه‌ای نیز بهینه باشد. پلان مساحت ابعاد آسانسور 4 نفره باید به گونه‌ای باشد که فضای انتظار کافی در هر طبقه وجود داشته باشد و از ایجاد نقاط کور یا تنگنا جلوگیری شود. در نظر گرفتن ابعاد آسانسور چهار نفره از همان ابتدا در نقشه ساختمان، به معمار کمک می‌کند تا بهترین موقعیت را برای آن در نظر بگیرد.

انتخاب آسانسور 6 نفره: ابعاد چاله و کابین در پلان مسکونی

آسانسورهای 6 نفره، تعادلی مناسب بین ظرفیت و فضای مورد نیاز ارائه می‌دهند و برای بسیاری از ساختمان‌های مسکونی متوسط و آپارتمان‌ها گزینه‌ای ایده‌آل محسوب می‌شوند. شناخت دقیق ابعاد آسانسور 6 نفره در پلان برای طراحی بهینه و کاربردی ضروری است.

الف: ابعاد کابین آسانسور 6 نفره: بررسی دقیق و استانداردها

هنگام صحبت از ابعاد کابین آسانسور 6 نفره، هدف فراهم آوردن فضایی راحت برای شش نفر است. ابعاد استاندارد کابین آسانسور 6 نفره معمولاً حدود 1100 میلی‌متر عرض و 1400 میلی‌متر عمق است. این ابعاد کابین آسانسور شش نفره به گونه‌ای طراحی شده‌اند که فضای کافی برای حرکت، حتی با مقداری بار دستی، وجود داشته باشد. اهمیت این ابعاد در تجربه کاربری روزمره غیرقابل انکار است؛ کابین نباید حس تنگی و محصور بودن را به مسافران بدهد.

یک اندازه آسانسور ۶ نفره مناسب، نه تنها راحتی را تضمین می‌کند، بلکه به افزایش ارزش و کارایی ساختمان نیز کمک می‌کند. استفاده از کابین اسانسور در پلان با ابعاد صحیح، از ازدحام در ساعات اوج رفت و آمد جلوگیری می‌کند.

ب: ابعاد چاله آسانسور 6 نفره: ضوابط و ملاحظات اجرایی

چاله آسانسور برای یک آسانسور 6 نفره، کمی بزرگ‌تر از مدل 4 نفره است. ابعاد چاله آسانسور 6 نفره معمولاً حدود 1700 میلی‌متر عرض و 1900 میلی‌متر عمق در نظر گرفته می‌شود. این فضا برای جایگذاری وزنه تعادل، ریل‌ها و سایر تجهیزات مکانیکی و الکتریکی ضروری است. ابعاد چاه آسانسور 6 نفره شامل عمق چاهک و ارتفاع بالای سر (overhead) نیز می‌شود که برای ایمنی و حرکت روان کابین حیاتی هستند. حداقل ابعاد چاله آسانسور 6 نفره باید به دقت رعایت شود تا از بروز مشکلات در نصب و نگهداری آسانسور جلوگیری شود.

در نظر گرفتن ابعاد استاندارد آسانسور ۶ نفره و ابعاد چاله آسانسور ۶ نفره از ابتدا، به معنای پیشگیری از بسیاری از چالش‌های اجرایی است. این ابعاد برای آسانسور 6 نفره ابعاد پایه محسوب می‌شوند.

ج: مقایسه ابعاد آسانسور 6 نفره هیدرولیک و کششی

نوع سیستم محرکه آسانسور، تأثیر مستقیمی بر ابعاد آسانسور 6 نفره هیدرولیک دارد. آسانسورهای هیدرولیک معمولاً به چاهک عمیق‌تری نیاز ندارند، اما ممکن است فضای بیشتری برای موتورخانه (در صورت وجود) یا سیلندرها در کنار چاله طلب کنند. در مقابل، آسانسورهای کششی (با موتورخانه یا بدون موتورخانه MRL) ممکن است ابعاد چاهک و ارتفاع بالای سر متفاوتی داشته باشند. این تفاوت‌ها باید در پلان آسانسور هیدرولیک و کششی به دقت لحاظ شوند.

د: پلان آسانسور 6 نفره: بهترین رویکردها در طراحی

طراحی پلان آسانسور 6 نفره نیازمند رویکردی جامع است. علاوه بر ابعاد فنی، باید به ملاحظات زیبایی‌شناختی و کاربری نیز توجه شود. جانمایی آسانسور در مرکز ساختمان یا در نزدیکی پله‌ها می‌تواند به بهینه‌سازی جریان ترافیک کمک کند. در نظر گرفتن ابعاد آسانسور ۶ نفره در کنار سایر فضاهای عمومی، به معماران کمک می‌کند تا بهترین موقعیت را برای آن در نظر بگیرند و از هدر رفت فضا جلوگیری کنند.

ابعاد آسانسور در پلان مسکونی

ابعاد آسانسور 8 نفره: الزامات طراحی در پروژه‌های مسکونی

در ساختمان‌های مسکونی بزرگ‌تر، مجتمع‌های آپارتمانی و پروژه‌هایی با تردد زیاد، ابعاد آسانسور 8 نفره به یک ضرورت تبدیل می‌شود. این آسانسورها ظرفیت بالاتری را ارائه می‌دهند و برای حمل همزمان افراد و وسایل بزرگ‌تر مناسب هستند. درک دقیق ابعاد آسانسور ۸ نفره و ملاحظات طراحی مرتبط با آن، برای موفقیت چنین پروژه‌هایی حیاتی است.

الف: ابعاد کابین آسانسور 8 نفره: بررسی مشخصات و فضای داخلی

کابین آسانسور 8 نفره باید فضایی کافی برای هشت نفر را فراهم آورد. ابعاد کابین آسانسور 8 نفره معمولاً حدود 1100 میلی‌متر عرض و 1600 میلی‌متر عمق است. این ابعاد کابین آسانسور هشت نفره به گونه‌ای طراحی شده‌اند که حتی با وجود چمدان یا کالسکه، فضای کافی برای حرکت راحت مسافران وجود داشته باشد. راحتی و عدم حس تنگی، از ویژگی‌های اصلی یک اندازه استاندارد آسانسور در این ظرفیت است.

توجه به ابعاد کابین آسانسور در پلان برای این ظرفیت، به خصوص برای ساختمان‌های با تردد بالا، از اهمیت ویژه‌ای برخوردار است. ابعاد استاندارد کابین آسانسور برای 8 نفر، تجربه کاربری بهتری را ارائه می‌دهد.

ب: ابعاد چاله آسانسور 8 نفره: از چاهک تا فضای موتورخانه (در صورت وجود)

چاله آسانسور 8 نفره، بزرگ‌ترین چاله در میان ظرفیت‌های رایج مسکونی است. ابعاد چاله آسانسور 8 نفره معمولاً حدود 1700 میلی‌متر عرض و 2100 میلی‌متر عمق در نظر گرفته می‌شود. این ابعاد چاله آسانسور ۸ نفره فضای کافی را برای ریل‌ها، ضربه‌گیرها، وزنه تعادل و سایر اجزا فراهم می‌کند. ابعاد چاهک آسانسور 8 نفره نیز باید عمیق‌تر از آسانسورهای با ظرفیت کمتر باشد تا ایمنی و کارایی آسانسور تضمین شود. ابعاد استاندارد چاله آسانسور 8 نفره برای این ظرفیت حیاتی است.

رعایت ابعاد استاندارد اسانسور ۸ نفره در طراحی چاله، از بروز مشکلات فنی و ایمنی در آینده جلوگیری می‌کند.

ج: مشخصات آسانسور 8 نفره: نکات فنی و عملکردی

علاوه بر ابعاد، مشخصات آسانسور 8 نفره شامل سرعت، نوع موتور، سیستم کنترل و تجهیزات ایمنی نیز می‌شود. با توجه به ظرفیت آسانسور 8 نفره، انتخاب موتور قوی‌تر و سیستم کنترل پیشرفته‌تر، برای عملکرد روان و بهینه ضروری است. این ابعاد آسانسور هشت نفره و مشخصات فنی باید در هماهنگی کامل با هم باشند تا بهترین تجربه کاربری را ارائه دهند.

د: پلان آسانسور 8 نفره: بهینه‌سازی فضا و کاربری

طراحی پلان آسانسور 8 نفره نیازمند توجه ویژه به بهینه‌سازی فضا و کاربری است. با توجه به ابعاد بزرگ‌تر، جانمایی صحیح می‌تواند از هدر رفت فضا جلوگیری کند. ایجاد فضای انتظار مناسب در مقابل آسانسور در هر طبقه و اطمینان از دسترسی آسان، از نکات کلیدی در طراحی ابعاد آسانسور 8 نفره در پلان است.

2. تعیین ابعاد آسانسور در ایران – استانداردها

طراحی و نصب آسانسور در ایران تابع ضوابط و استانداردهای ملی و بین‌المللی است. این استانداردها، چارچوبی برای تضمین ایمنی، کارایی و دسترسی‌پذیری آسانسورها فراهم می‌کنند. آشنایی با این مراجع برای هر معمار و سازنده‌ای که قصد طراحی ابعاد آسانسور در پلان معماری را دارد، ضروری است.

مقررات ملی ساختمان (مبحث 15): ابعاد آسانسور طبق قوانین

در ایران، مقررات ملی ساختمان (مبحث 15) مهم‌ترین سند برای تعیین ضوابط آسانسور است. این مبحث به تفصیل به الزامات طراحی، نصب و نگهداری آسانسورها می‌پردازد و شامل بخش‌هایی در مورد ابعاد آسانسور مقررات ملی ساختمان می‌شود. رعایت این الزامات برای اخذ پایان کار و پروانه ساخت الزامی است. این مقررات، حداقل ابعاد آسانسور طبق مقررات ملی ساختمان را برای ظرفیت‌های مختلف مشخص می‌کنند.

نقش استاندارد EN81 و کتاب نویفرت در طراحی ابعاد آسانسور

علاوه بر مقررات ملی، استانداردهای بین‌المللی مانند EN81 (استاندارد اروپایی آسانسور) نیز به عنوان مرجع در صنعت آسانسور ایران مورد توجه قرار می‌گیرند. کتاب “نویفرت” (Neufert Architects’ Data) نیز یک منبع کلاسیک و معتبر برای معماران در سراسر جهان است که اطلاعات جامعی در مورد ابعاد آسانسور در نویفرت و سایر فضاهای ساختمانی ارائه می‌دهد. بسیاری از طراحان برای طراحی دقیق ابعاد اسانسور نویفرت را مرجع خود قرار می‌دهند.

استاندارد ابعاد آسانسور

برای درک بهتر استاندارد آسانسور ابعاد، می‌توان به جداولی جامع که ابعاد مختلف کابین، چاله و در را بر اساس ظرفیت ارائه می‌دهند، مراجعه کرد. این جداول، یک نمای کلی از اندازه های استاندارد آسانسور را به دست می‌دهند. در زیر یک جدول کلی از ابعاد استاندارد آسانسور بر اساس ظرفیت ارائه شده است:

استاندارد اندازه آسانسور و عرض استاندارد اسانسور

توجه به استاندارد اندازه آسانسور و عرض استاندارد اسانسور نه تنها برای ایمنی، بلکه برای دسترسی‌پذیری نیز مهم است. آسانسور باید به گونه‌ای باشد که افراد کم‌توان و کاربران ویلچر نیز بتوانند به راحتی از آن استفاده کنند. این موضوع در ابعاد آسانسور نقش بسزایی دارد.

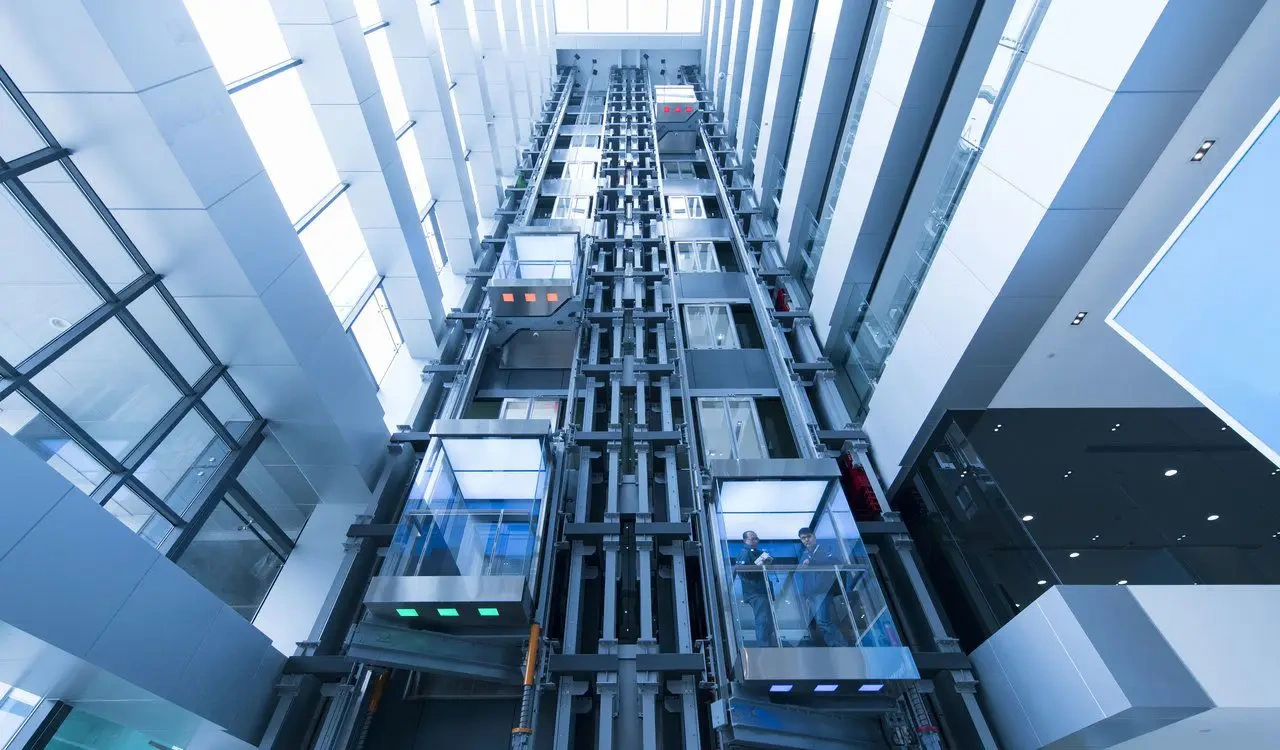

ابعاد آسانسور در پلان تجاری

3. ابعاد آسانسور در پلان‌ تجاری، اداری و خاص

آسانسورها تنها محدود به ساختمان‌های مسکونی نیستند. هر نوع کاربری، الزامات ابعادی خاص خود را برای آسانسورها دارد که باید در آسانسور در پلان مربوطه لحاظ شود.

ابعاد آسانسور در پلان تجاری و اداری: تفاوت‌ها با مسکونی

در ساختمان‌های تجاری و اداری، حجم تردد و نوع بار (مانند حمل کالا یا تجهیزات اداری) به مراتب بیشتر از ساختمان‌های مسکونی است. از این رو، ابعاد آسانسور در پلان تجاری و ابعاد آسانسور اداری معمولاً بزرگ‌تر و ظرفیت آن‌ها بیشتر است. ابعاد آسانسور مجتمع تجاری اغلب شامل آسانسورهای 13 تا 21 نفره یا حتی بزرگ‌تر می‌شود تا بتواند پاسخگوی نیازهای شلوغی و حمل بار باشد. این ابعاد آسانسور تجاری برای اطمینان از کارایی و جریان ترافیک روان، حیاتی هستند.

ابعاد آسانسور عمومی و خدماتی: الزامات ویژه

ابعاد آسانسور عمومی و ابعاد آسانسور خدماتی به گونه‌ای طراحی می‌شوند که بتوانند بارهای سنگین، تخت‌های بیمارستانی یا تجهیزات بزرگ را حمل کنند. ابعاد آسانسور نفربر نیز در اماکن عمومی باید به گونه‌ای باشد که ظرفیت جابجایی تعداد زیادی از افراد را داشته باشد. در این دسته، ابعاد آسانسور بزرگ و ابعاد آسانسور نفر بر با توجه به حجم و ماهیت تردد تعیین می‌شود.

ابعاد آسانسور برای فرهنگسرا و مدرسه: نمونه‌های کاربردی

در مکان‌هایی مانند فرهنگسراها و مدارس، علاوه بر تردد عادی، نیاز به جابجایی افراد کم‌توان یا تجهیزات خاص نیز وجود دارد. بنابراین، ابعاد آسانسور برای فرهنگسرا و ابعاد اسانسور مدرسه باید به گونه‌ای باشد که فضای کافی برای ویلچر و کالسکه را فراهم کند و استانداردهای دسترسی‌پذیری را رعایت نماید.

آسانسورهای خاص: ابعاد آسانسور گرد و آسانسور هیدرولیکی در پلان

علاوه بر آسانسورهای استاندارد، انواع خاصی از آسانسورها نیز وجود دارند که ابعاد و ملاحظات طراحی متفاوتی دارند. ابعاد اسانسور گرد در پلان، به دلیل شکل خاص خود، نیازمند طراحی چاله و کابین متفاوتی است که معمولاً فضای بیشتری را اشغال می‌کند. ابعاد آسانسور هیدرولیکی در پلان نیز ممکن است به دلیل عدم نیاز به موتورخانه در بالا و جایگذاری جک‌ها، متفاوت باشد. ابعاد آسانسور هیدرولیکی و ابعاد آسانسور 4 نفره هیدرولیک باید با توجه به نوع سیستم محرکه و فضای موجود در نظر گرفته شوند.

جانمایی و ملاحظات ابعادی آسانسور در پلان معماری

جانمایی آسانسور در پلان معماری، فراتر از قرار دادن یک باکس عمودی است؛ این فرآیند نیازمند تفکر استراتژیک برای بهینه‌سازی فضا، دسترسی و زیبایی‌شناسی است.

الف: جانمایی باکس آسانسور در پلان: بهترین موقعیت‌ها

موقعیت باکس آسانسور در پلان باید به گونه‌ای باشد که دسترسی از تمام نقاط ساختمان آسان باشد و با سایر فضاهای عمومی مانند راهروها و لابی‌ها هماهنگی داشته باشد. پلان باکس اسانسور باید در محلی قرار گیرد که کمترین مزاحمت را برای فضا ایجاد کند و در عین حال، به عنوان یک نقطه کانونی یا عنصری زیبایی‌شناختی عمل کند. در نظر گرفتن ابعاد باکس آسانسور در پلان از همان ابتدای طراحی، از بروز مشکلات سازه‌ای و معماری جلوگیری می‌کند.

ب: چالش‌های ابعاد کوچکترین آسانسور و راه حل‌ها

در برخی پروژه‌ها، به خصوص در بازسازی‌ها یا ساختمان‌های با محدودیت فضای شدید، نیاز به ابعاد کوچکترین آسانسور وجود دارد. در این موارد، کوچکترین ابعاد کابین آسانسور و حداقل ابعاد آسانسور باید با دقت فراوان بررسی شود. آسانسورهای خانگی یا هوم‌لیفت‌ها (Home Lifts) اغلب با ابعاد آسانسور 3 نفره یا حتی کمتر، راه حلی برای این چالش‌ها هستند. گاهی اوقات، استفاده از آسانسورهای بدون موتورخانه (MRL) یا هیدرولیک می‌تواند به صرفه‌جویی در فضا کمک کند.

ج: ابعاد آسانسور در اتوکد: استفاده از بلوک‌های آماده و طراحی

برای طراحان، استفاده از نرم‌افزارهایی مانند اتوکد برای نمایش ابعاد آسانسور در اتوکد بسیار رایج است. بلوک‌های آماده آسانسور در اتوکد می‌توانند به سرعت در طراحی پلان‌ها مورد استفاده قرار گیرند، اما باید اطمینان حاصل کرد که ابعاد اسانسور در اتوکد با استانداردهای فعلی و نیازهای پروژه مطابقت دارد. این ابزارها به طراحان کمک می‌کنند تا پلان کابین آسانسور را با دقت بالا ترسیم کنند.

د: تأثیر ابعاد آسانسور بر فضای مفید ساختمان و پلان مساحت

هر میلی‌متر از ابعاد آسانسور می‌تواند بر پلان مساحت ابعاد آسانسور 4 نفره و در نهایت بر فضای مفید قابل استفاده ساختمان تأثیر بگذارد. طراحی هوشمندانه، به معنای یافتن تعادل بین ابعاد مورد نیاز آسانسور و حفظ حداکثر فضای مفید برای سایر کاربری‌ها است. این موضوع در ساختمان‌های مسکونی که هر متر مربع ارزش زیادی دارد، حیاتی است.

ر: نکات طراحی و نصب در آسانسور در پلان

طراحی در آسانسور در پلان فقط به عرض و ارتفاع آن محدود نمی‌شود. نوع در (تلسکوپی، سانترال)، محل قرارگیری آن نسبت به دیوارهای چاله و حتی مواد به کار رفته در آن، همگی بر ظاهر و عملکرد کلی آسانسور تأثیر می‌گذارند. رعایت ابعاد در آسانسور برای اطمینان از دسترسی آسان و ایمن ضروری است.

4. عوامل کلیدی مؤثر بر ابعاد آسانسور

ظرفیت آسانسور، تنها یکی از عوامل تعیین‌کننده ابعاد و اندازه آسانسور است. عوامل دیگری نیز وجود دارند که می‌توانند بر اندازه های استاندارد آسانسور و در نهایت، بر استاندارد ابعاد آسانسور تأثیر بگذارند.

ظرفیت و تعداد نفرات؛ تعیین کننده اصلی ابعاد کابین

همانطور که قبلاً اشاره شد، ظرفیت آسانسور 8 نفره یا هر ظرفیت دیگری، تعیین کننده اصلی ابعاد کابین آسانسور است. اما باید توجه داشت که ظرفیت اسمی لزوماً به معنای تعداد دقیق نفرات نیست، بلکه بر اساس وزن استاندارد هر نفر (معمولاً 75 کیلوگرم) محاسبه می‌شود. علاوه بر ظرفیت‌های رایج 4، 6 و 8 نفره، آسانسورهایی با ظرفیت‌های دیگر نیز وجود دارند که هر کدام ابعاد آسانسور 5 نفره در پلان، ابعاد آسانسور 9 نفره، ابعاد آسانسور 13 نفره و ابعاد آسانسور 15 نفره خاص خود را دارند. به عنوان مثال، ابعاد کابین آسانسور 13 نفره معمولاً حدود 1100 میلی‌متر عرض و 2100 میلی‌متر عمق است.

نوع سیستم محرکه (کششی، هیدرولیک، MRL)

سیستم محرکه آسانسور، تأثیر بسزایی بر ابعاد آسانسور ها دارد. پلان آسانسور هیدرولیک به دلیل عدم نیاز به فضای موتورخانه در بالای چاه، می‌تواند در صرفه‌جویی در فضای ارتفاعی ساختمان کمک کند، اما ممکن است نیاز به فضای بیشتری در کنار چاله برای جک‌ها و پاور یونیت داشته باشد. آسانسورهای MRL (Machine Room-Less) یا بدون موتورخانه، با قرار دادن موتور در داخل چاه، نیاز به فضای جداگانه موتورخانه را حذف می‌کنند و این موضوع بر ابعاد آسانسور مون شارژ و فضای کلی مورد نیاز تأثیر می‌گذارد.

سرعت و ارتفاع ساختمان؛ ابعاد چاه و چاهک آسانسور

سرعت آسانسور و ارتفاع ساختمان نیز بر ابعاد چاله آسانسور در پلان تأثیرگذار است. آسانسورهای سریع‌تر و در ساختمان‌های بلندتر، به فضای بیشتری برای ارتفاع بالای سر (overhead) و عمق چاهک نیاز دارند تا ایمنی و عملکرد روان در سرعت‌های بالا تضمین شود. این عوامل بر ابعاد اتاقک اسانسور در پلان نیز اثر می‌گذارد.

ابعاد آسانسور ویلچربر و افراد کم‌توان

برای اطمینان از دسترسی‌پذیری برای همه، ابعاد آسانسور نفربر باید به گونه‌ای باشد که فضای کافی برای عبور و چرخش ویلچر را فراهم کند. این موضوع در طراحی ابعاد آسانسور بسیار مهم است و به ویژه در ساختمان‌های عمومی و تجاری از اهمیت بالایی برخوردار است.

ابعاد شاسی آسانسور و ابعاد جعبه آسانسور

علاوه بر ابعاد کابین و چاله، ابعاد شاسی آسانسور (که کابین بر روی آن سوار می‌شود) و ابعاد جعبه آسانسور (محل قرارگیری قطعات کنترلی) نیز باید در نظر گرفته شوند. این ابعاد هرچند مستقیماً بر فضای داخلی کابین تأثیر نمی‌گذارند، اما در طراحی ابعاد جای آسانسور و فضای مورد نیاز برای نصب و سرویس آسانسور حائز اهمیت هستند.

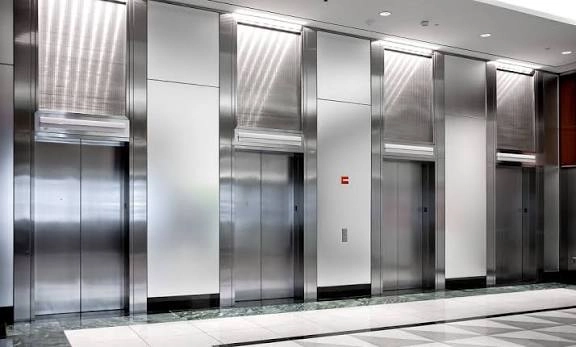

ابعاد پلان آسانسور

5. تأثیر ابعاد آسانسور بر میزان بودجه پروژه

ابعاد آسانسور نه تنها بر طراحی و کاربری ساختمان تأثیر می‌گذارد، بلکه نقش مهمی در بودجه‌بندی پروژه نیز ایفا می‌کند.

تأثیر ابعاد بر قیمت تمام شده آسانسور و نصب

به طور طبیعی، هرچه ابعاد آسانسور بزرگ‌تر باشد، به مواد اولیه بیشتری برای ساخت کابین و سایر اجزا نیاز دارد و موتور قوی‌تری نیز طلب می‌کند. این عوامل مستقیماً بر قیمت تمام شده آسانسور و هزینه نصب آن تأثیر می‌گذارند. به عنوان مثال، یک آسانسور 8 نفره گران‌تر از یک آسانسور 4 نفره خواهد بود. در خرداد 1405، هزینه تقریبی یک آسانسور 4 نفره با کیفیت متوسط برای 4 طبقه، می‌تواند در بازه 350 تا 500 میلیون تومان باشد، در حالی که یک آسانسور 8 نفره با مشخصات مشابه، ممکن است 500 تا 750 میلیون تومان یا بیشتر هزینه داشته باشد. این ارقام کاملاً تقریبی هستند و به نوسانات بازار ارز، برند قطعات و پیچیدگی نصب بستگی دارند.

بهینه‌سازی ابعاد برای کاهش هزینه‌ها

برای کاهش هزینه‌ها بدون به خطر انداختن ایمنی یا کارایی، می‌توان با بهینه‌سازی ابعاد آسانسور در پلان، به صرفه‌جویی دست یافت. انتخاب دقیق ظرفیت مورد نیاز، بدون افراط در ابعاد، می‌تواند به کاهش هزینه‌ها کمک کند. همکاری نزدیک با متخصصین آسانسور در مراحل اولیه طراحی، برای یافتن بهترین تعادل بین ابعاد و بودجه، ضروری است.

طراحی ابعاد آسانسور در پلان مسکونی

معماران و مهندسان برای طراحی دقیق ابعاد آسانسور از ابزارهای مختلفی بهره می‌برند. کتاب نویفرت به عنوان یک مرجع کلاسیک، اطلاعات ابعادی گسترده‌ای را ارائه می‌دهد که در طراحی اولیه ابعاد اسانسور نویفرت بسیار مفید است. نرم‌افزارهای CAD مانند اتوکد نیز با فراهم آوردن امکان ترسیم دقیق و استفاده از بلوک‌های آماده، فرآیند طراحی ابعاد آسانسور اتوکد را تسهیل می‌کنند. همچنین، مشاوره‌های تخصصی با شرکت‌های آسانسور، برای اطمینان از رعایت آخرین استانداردها و ضوابط، ضروری است.

سوالات متداول

1. کوچکترین ابعاد آسانسور در پلان چقدر است؟

برای آسانسورهای نفربر استاندارد، کوچکترین ابعاد آسانسور که بتواند یک نفر (یا یک ویلچر) را جابجا کند، معمولاً حدود 800×800 میلی‌متر برای کابین و 1400×1400 میلی‌متر برای چاله است. اما این ابعاد برای آسانسورهای خانگی (هوم‌لیفت) می‌تواند حتی کوچک‌تر هم باشد. ابعاد اسانسور پلان باید با کاربری و ظرفیت مورد نیاز ساختمان هماهنگ باشد.

2. ابعاد آسانسور برای سه طبقه چه تفاوتی دارد؟

ابعاد اسانسور برای سه طبقه از نظر ابعاد کابین و چاله، تفاوت اساسی با آسانسورهای با تعداد طبقات بیشتر ندارد. ابعاد اصلی بر اساس ظرفیت (تعداد نفرات) و نوع سیستم محرکه تعیین می‌شود. تفاوت اصلی در تعداد توقف‌ها و طول مسیر حرکت آسانسور است که بر سرعت و توان موتور تأثیر می‌گذارد.

3. ابعاد آسانسور مستطیل شکل چگونه محاسبه می‌شود؟

ابعاد اسانسور مستطیل شکل نیز بر اساس ظرفیت و فضای مورد نیاز برای حرکت ایمن کابین و وزنه تعادل محاسبه می‌شود. در این حالت، طول و عرض کابین متفاوت است (مثلاً 1100×1400 میلی‌متر برای 6 نفره) و ابعاد چاله نیز به تبع آن مستطیل شکل خواهد بود. طول و عرض آسانسور در پلان و طول و عرض کابین آسانسور باید با دقت در نظر گرفته شود.

4. جدول ابعاد استاندارد کابین آسانسور شامل چه مواردی است؟

جدول ابعاد استاندارد کابین آسانسور معمولاً شامل ابعاد مفید عرض و عمق کابین بر حسب میلی‌متر برای ظرفیت‌های مختلف (مثلاً 4، 6، 8، 13 نفره) است. گاهی اوقات ارتفاع کابین و ابعاد در نیز در این جداول آورده می‌شود. این جداول به طراحان کمک می‌کنند تا به سرعت ابعاد استاندارد کابین آسانسور را برای پروژه خود بیابند.

5. ابعاد جای آسانسور و ابعاد فضای آسانسور به چه معناست؟

ابعاد جای آسانسور و ابعاد فضای آسانسور هر دو به فضای کلی مورد نیاز برای نصب آسانسور اشاره دارند که شامل ابعاد چاله (شفت)، فضای موتورخانه (در صورت وجود) و فضای لابی در مقابل آسانسور می‌شود. ابعاد اسانسور اپارتمان باید به گونه‌ای باشد که این فضاها به درستی جانمایی شوند.

6. حداقل ابعاد آسانسور 4 نفره و 6 نفره چقدر است؟

حداقل ابعاد آسانسور 4 نفره برای کابین حدود 1000×1000 میلی‌متر و برای چاله 1600×1600 میلی‌متر است. برای حداقل ابعاد آسانسور 6 نفره، کابین حدود 1100×1400 میلی‌متر و چاله 1700×1900 میلی‌متر است. این ابعاد ابعاد مفید کابین آسانسور را شامل می‌شود.

7. طول و عرض آسانسور در پلان و طول و عرض کابین آسانسور چه تفاوتی دارد؟

طول و عرض آسانسور در پلان به ابعاد کلی فضای اشغال شده توسط چاله آسانسور در نقشه ساختمان اشاره دارد. در حالی که طول و عرض کابین آسانسور صرفاً به ابعاد داخلی یا مفید فضای قابل استفاده توسط مسافران در داخل کابین مربوط می‌شود. ابعاد چاله همیشه بزرگ‌تر از ابعاد کابین است.

8. ابعاد چاهک آسانسور 4 نفره و 8 نفره چقدر است؟

ابعاد چاهک آسانسور 4 نفره معمولاً عمقی در حدود 1400 میلی‌متر از کف پایین‌ترین طبقه دارد. برای ابعاد چاهک آسانسور 8 نفره، این عمق ممکن است به 1600 میلی‌متر یا بیشتر نیز برسد، بسته به سرعت و نوع آسانسور. حداقل ابعاد کابین آسانسور و چاهک باید مطابق با استانداردها باشد.

9. ابعاد آسانسور نفربر و ابعاد آسانسور آپارتمان چقدر است؟

ابعاد آسانسور نفربر بسته به ظرفیت آن (از 4 نفر تا 21 نفر و بیشتر) متفاوت است. ابعاد آسانسور آپارتمان نیز معمولاً در محدوده 4 تا 8 نفره قرار می‌گیرد که ابعاد آن‌ها در جداول بالا آورده شده است. این ابعاد برای ابعاد آسانسور 4 طبقه نیز کاربرد دارد.

نتیجه گیری

انتخاب و تعیین ابعاد آسانسور در پلان مسکونی یک تصمیم استراتژیک است که ابعاد فنی، زیبایی‌شناختی، کاربری و اقتصادی پروژه را در بر می‌گیرد. از ابعاد استاندارد آسانسور 4 نفره گرفته تا ابعاد آسانسور 13 نفره، هر انتخابی نیازمند بررسی دقیق و هماهنگی با ضوابط مقررات ملی ساختمان و استانداردهای بین‌المللی است. با در نظر گرفتن تمام این جزئیات، می‌توان آسانسوری را طراحی و نصب کرد که نه تنها نیازهای فعلی ساختمان را برآورده کند، بلکه برای سالیان متمادی، ایمنی، راحتی و کارایی را برای ساکنان به ارمغان آورد. همانطور که در مقاله نکات ایمنی آسانسور اشاره شد، ایمنی همواره در اولویت قرار دارد و ابعاد صحیح، اولین گام در جهت آن است.
