نصب آسانسور هیدرولیک یکی از مراحل حیاتی در ساخت و ساز ساختمان‌ها به شمار می‌آید. این نوع آسانسورها به دلیل کارایی بالا، هزینه نگهداری مناسب و قابلیت نصب در فضاهای محدود، به محبوبیت زیادی دست یافته‌اند. در این محتوا، به بررسی اجزای مختلف آسانسور هیدرولیک، مراحل نصب آن، مدت زمان مورد نیاز برای راه‌اندازی، نیاز به آهن‌کشی، عوامل مؤثر بر قیمت نصب، و سوالات متداول در این زمینه خواهیم پرداخت. همچنین، در این محتوا ویدئوهایی از مراحل نصب و اجرا نیز ارائه خواهد شد تا فرآیند نصب به‌صورت واضح‌تر نمایش داده شود.

اجزای آسانسور هیدرولیکی

• جک هیدرولیکی
• موتور
• پاور یونیت
• شیرهای کنترل
• شیرهای اطمینان
• کاراسلینگ
• تابلو فرمان
• درب هیدرولیک
• لوله انتقال روغن
• ریل کابین
• ضربه گیر

مراحل نصب آسانسور هیدرولیک

1. نصب ریل‌ها

نصب ریل‌های آسانسور یکی از مراحل کلیدی در فرایند نصب آسانسور هیدرولیک است. ریل‌ها به عنوان مسیر حرکت کابین عمل می‌کنند و باید با دقت و در تراز مناسب نصب شوند. برای این کار، ابتدا باید محل نصب ریل‌ها مشخص شود و سپس با استفاده از ابزارهای دقیق، نقاط نصب علامت‌گذاری شوند. پس از آن، ریل‌ها با استفاده از پیچ و مهره‌های مناسب به دیوار یا اسکلت ساختمان متصل می‌شوند. اطمینان از تراز بودن ریل‌ها بسیار مهم است، زیرا هر گونه انحراف می‌تواند باعث عملکرد نادرست آسانسور شود.

حتما مشاهده کنید: در اسانسور

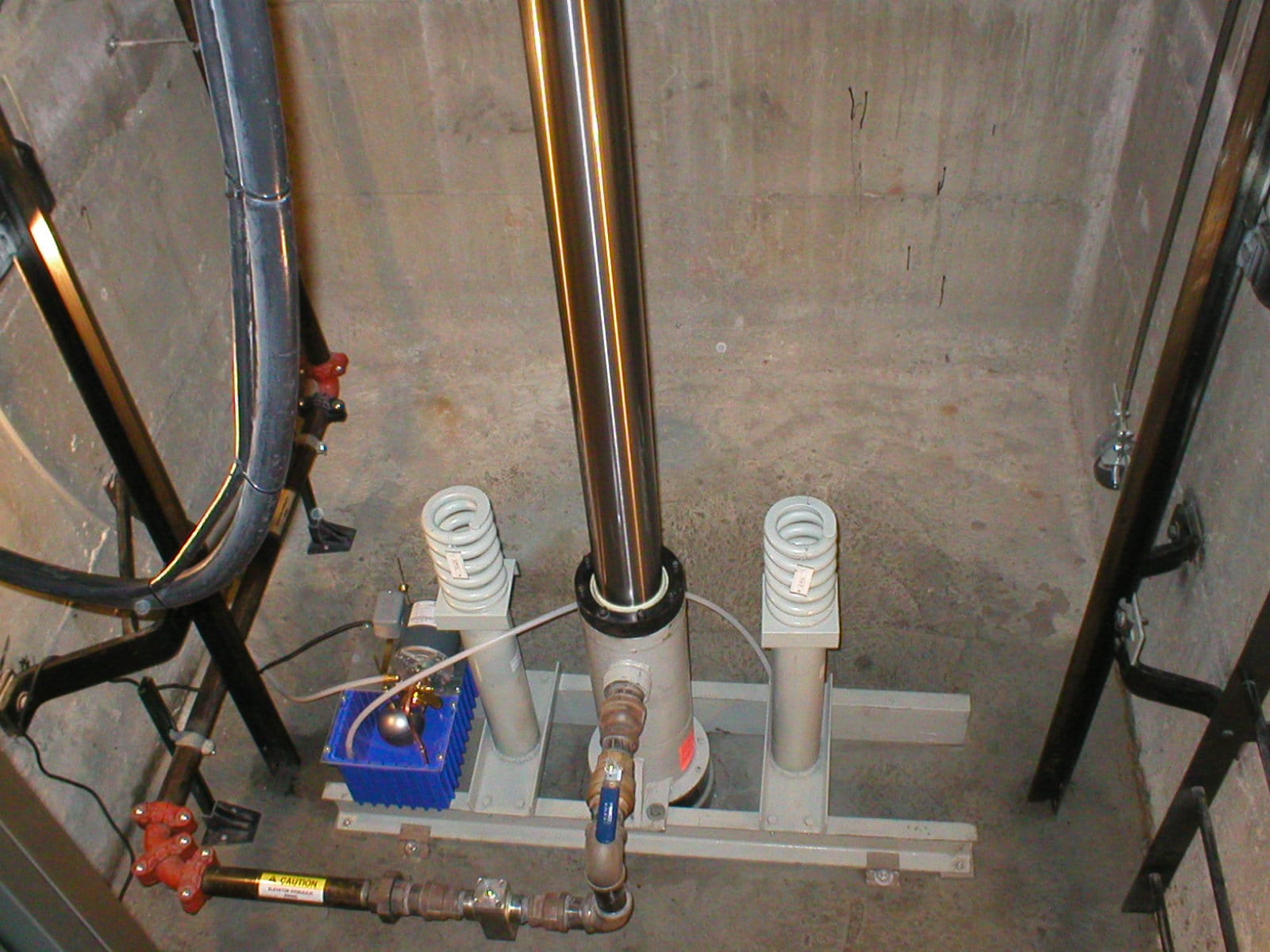

2.نصب جک

جک هیدرولیک اصلی‌ترین جزء سیستم آسانسور هیدرولیک است که مسئول بالا و پایین بردن کابین می‌باشد. نصب جک باید با دقت انجام شود. معمولاً جک در یک چاهک عمیق نصب می‌شود و باید به‌گونه‌ای قرار گیرد که خطای حرکتی نداشته باشد. قبل از نصب، باید اطمینان حاصل شود که جک به درستی با سیستم هیدرولیک و پاوریونیت مرتبط شده و تمام اتصالات به خوبی محکم شده‌اند.

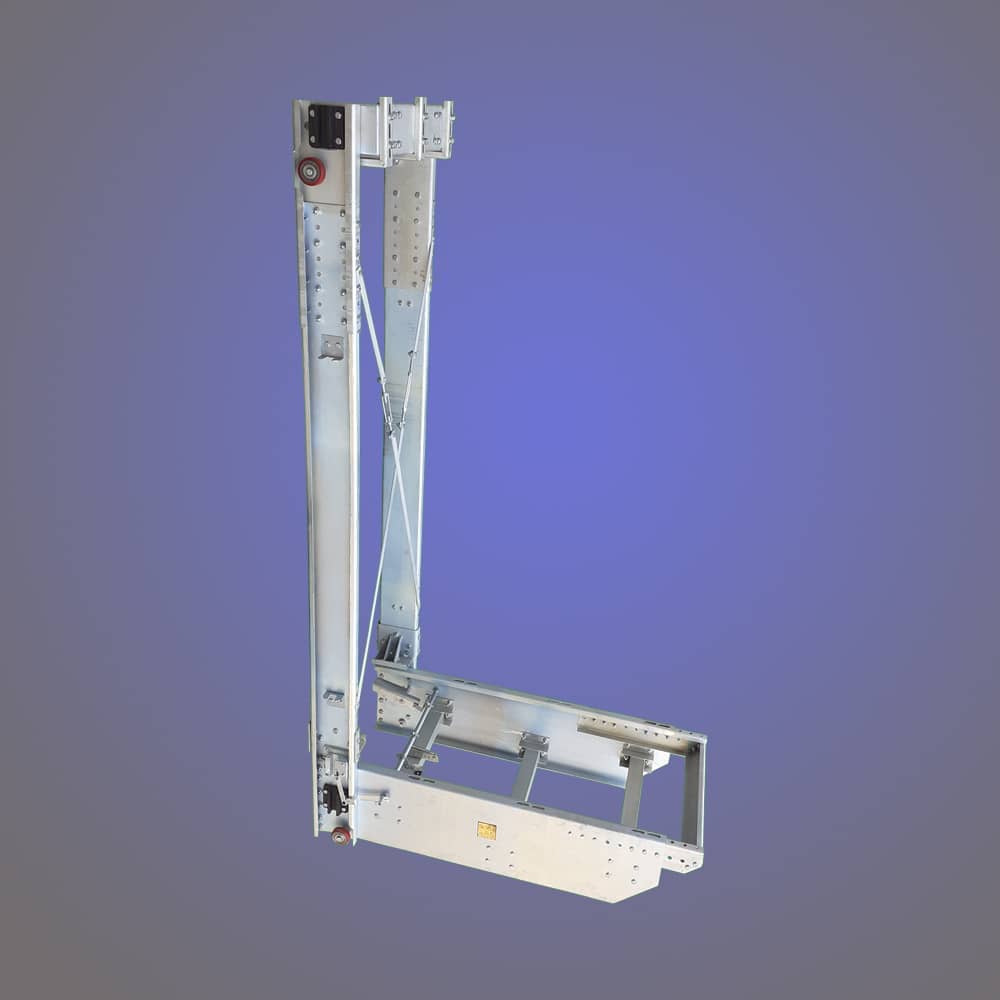

3.نصب کارسلینگ

کارسلینگ یا کابین آسانسور، قسمت اصلی است که مسافران در آن قرار می‌گیرند. نصب کارسلینگ باید به شکلی انجام شود که به راحتی بر روی ریل‌ها حرکت کند. پس از نصب آن، باید اطمینان حاصل شود که هیچ گونه مانعی در مسیر حرکت آن وجود ندارد. همچنین، سیستم‌های ایمنی همچون سنسورهای حرکتی و سنسورهای جلوگیری از سقوط نیز باید در این مرحله نصب گردند تا ایمنی کابین تضمین شود.

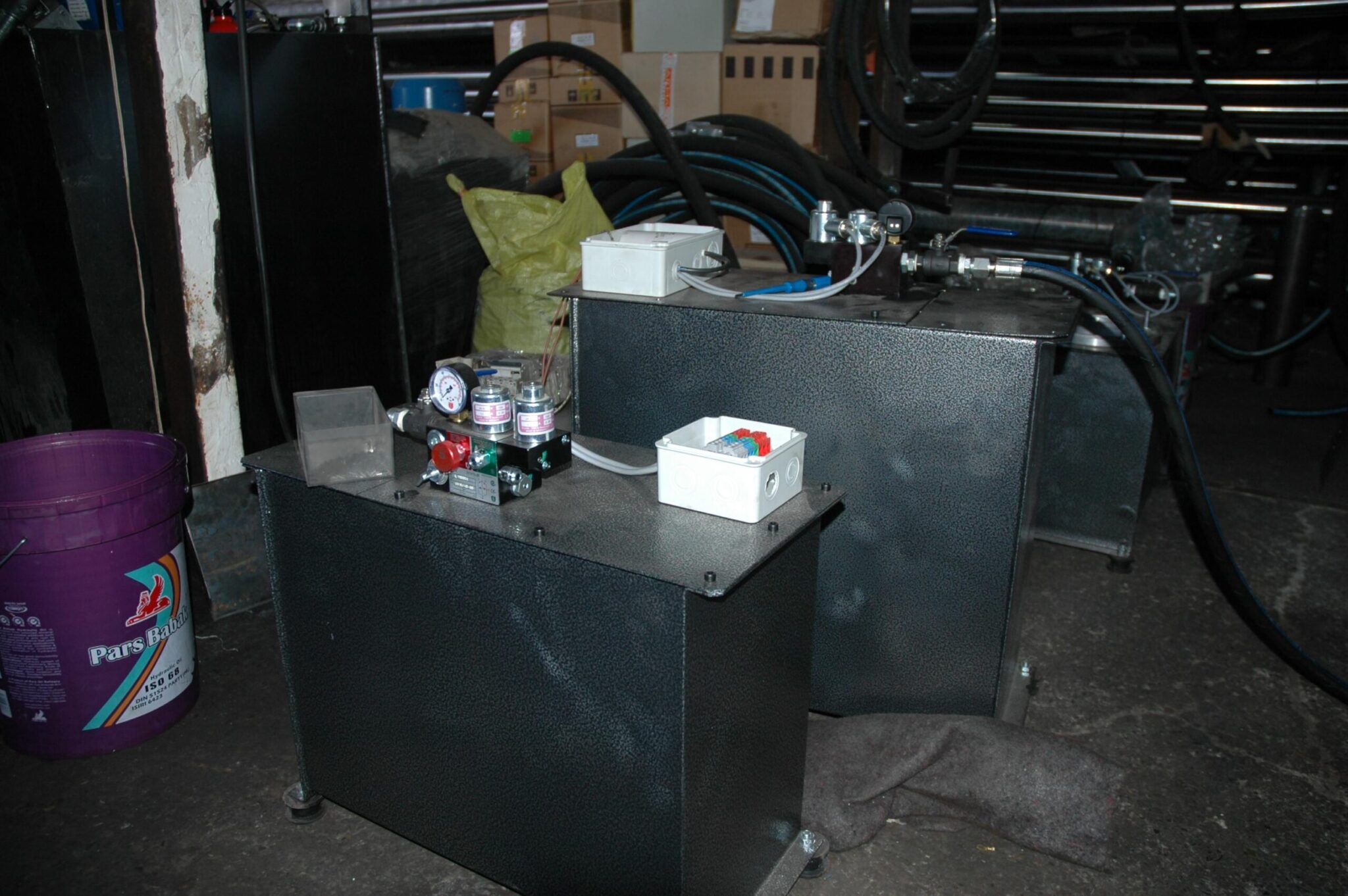

4.نصب پاوریونیت

پاوریونیت، قلب سیستم هیدرولیک است و وظیفه تامین فشار هیدرولیک مورد نیاز برای حرکت جک را بر عهده دارد. نصب پاوریونیت باید در محل مناسب و با دسترسی آسان برای تعمیر و نگهداری انجام شود. همچنین، نیاز است که تمام شلنگ‌ها و اتصالات به درستی نصب و محکم شوند تا از نشتی روغن جلوگیری شود. پس از نصب، باید پاوریونیت تست شود تا اطمینان حاصل گردد که به درستی کار کرده و فشار مناسب را تامین می‌کند.

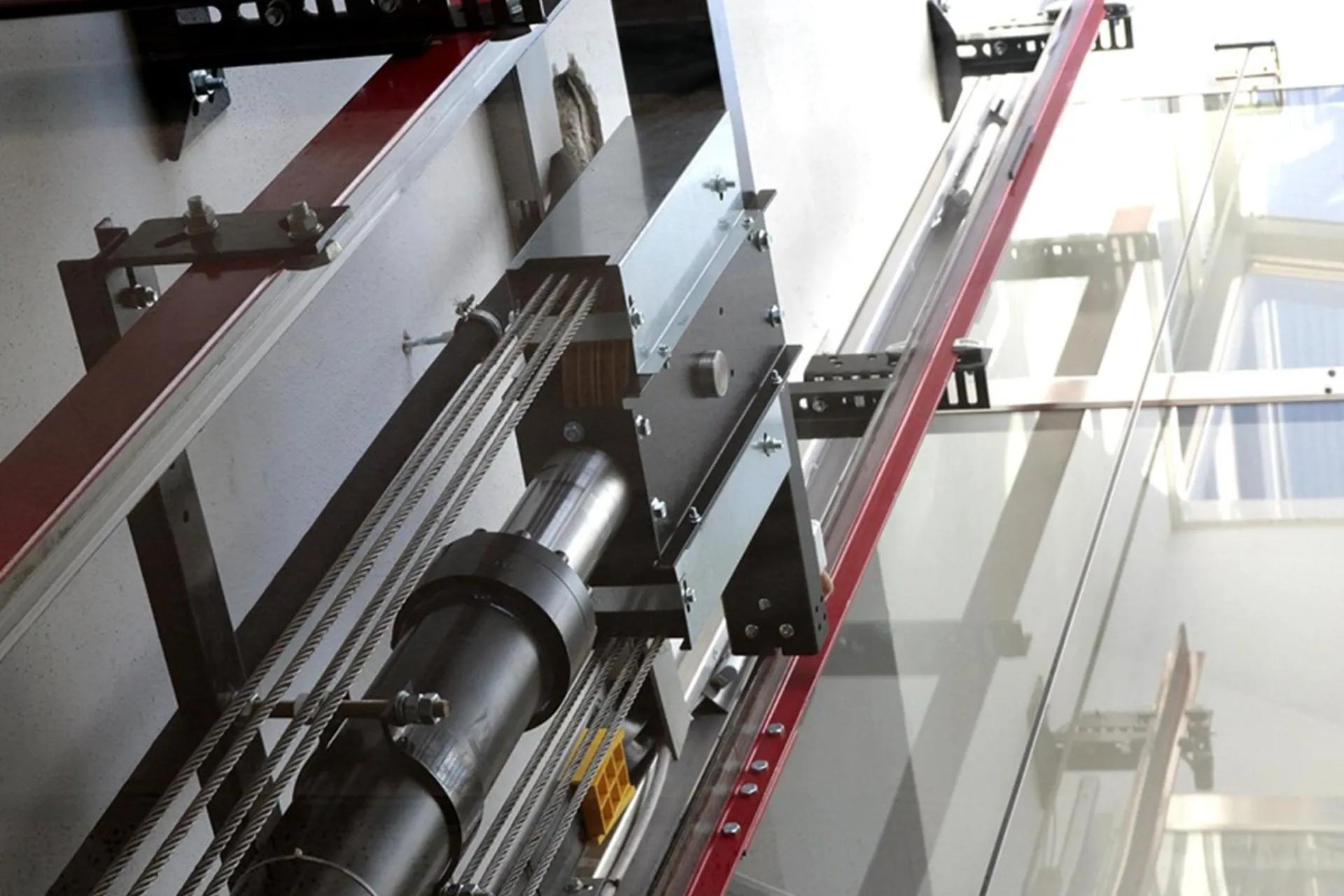

5.اتصال شلنگ‌ها

اتصال شلنگ‌ها یکی از مراحل حساس در نصب آسانسور هیدرولیک است. شلنگ‌ها باید به دقت نصب شوند تا از نشتی روغن جلوگیری شود. این شلنگ‌ها معمولاً از جنس مقاوم در برابر فشار بالا ساخته می‌شوند و باید به‌گونه‌ای قرار گیرند که در هنگام حرکت کابین تحت فشار قرار نگیرند. بررسی دقیق اتصالات و اطمینان از عدم نشتی روغن از اهمیت بالایی برخوردار است.

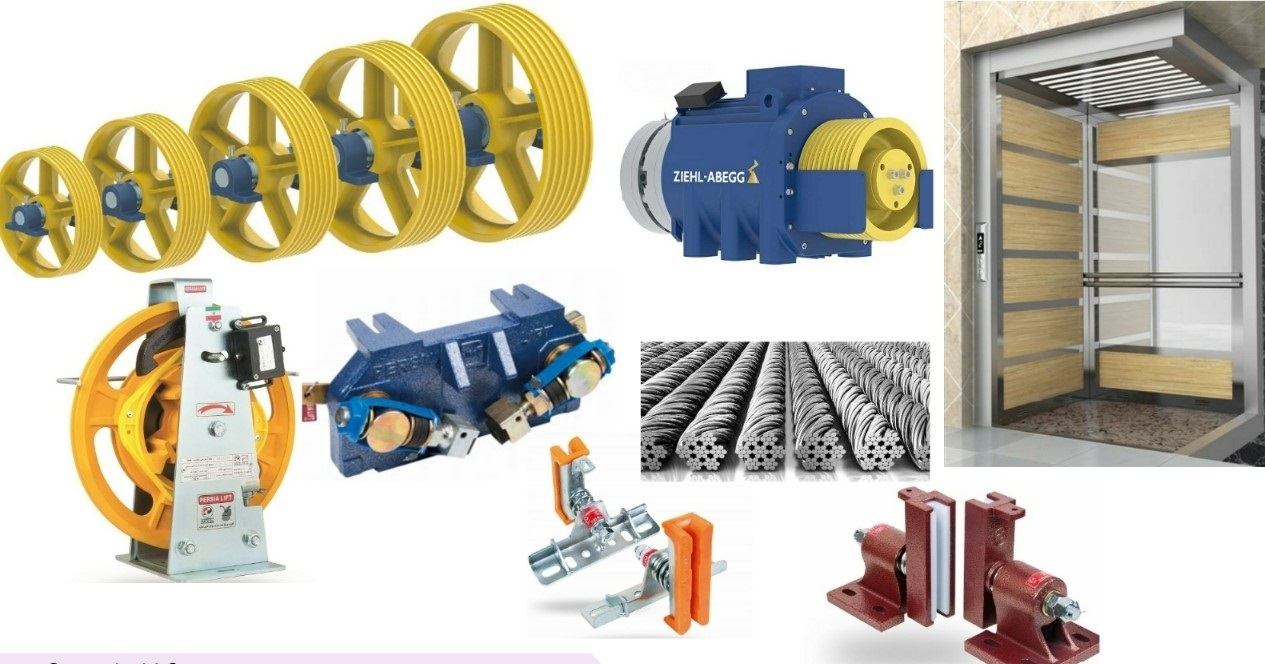

6.نصب سایر قطعات مکانیکی

در این مرحله، سایر قطعات مکانیکی مانند درب‌ها، سیستم‌های قفل و همچنین مکانیزم‌های ایمنی نصب می‌شوند. این قطعات باید به درستی و با دقت نصب شوند تا عملکرد صحیح سیستم آسانسور تضمین شود. همچنین، باید اطمینان حاصل شود که درب‌ها به درستی کار می‌کنند و هیچ گونه مانع در باز و بسته شدن آن‌ها وجود ندارد.

7. سیم‌کشی‌ها و نصب سنسورهای چاه

سیم‌کشی‌ها باید با دقت انجام شوند و تمام اتصالات برقی باید به درستی نصب گردند. همچنین، سنسورهای چاه باید در نقاط مشخصی نصب شوند تا عملکرد ایمن آسانسور را تضمین کنند. این سنسورها معمولاً به سیستم ایمنی آسانسور متصل می‌شوند و در صورت وجود هرگونه مشکل، سیستم را خاموش می‌کنند.

حتما مشاهده کنید: گاورنر چیست

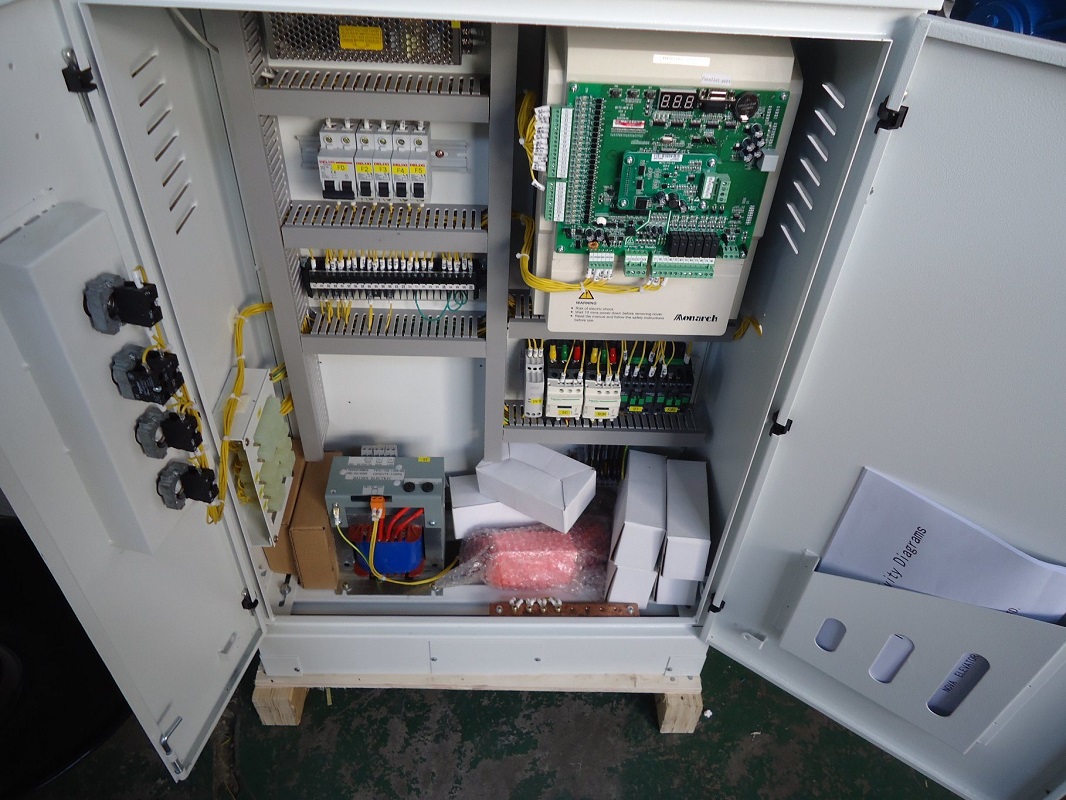

8.نصب تابلو فرمان

نصب تابلو فرمان یکی از مراحل پایانی در نصب آسانسور هیدرولیک است. تابلو فرمان وظیفه کنترل سیستم آسانسور را بر عهده دارد و باید در مکانی مناسب و قابل دسترسی نصب شود. تمام اتصالات برقی باید به درستی انجام شده و تابلو فرمان باید تست شود تا اطمینان حاصل شود که به درستی کار می‌کند.

9. بررسی نهایی و تست

پس از تکمیل نصب تمامی اجزاء، مرحله بررسی نهایی و تست سیستم آغاز می‌شود. در این مرحله، باید تمام سیستم‌ها و تجهیزات به دقت بررسی شوند تا اطمینان حاصل شود که همه چیز به درستی کار می‌کند. این تست شامل بررسی حرکت کابین، عملکرد سنسورهای ایمنی و بررسی نشت روغن از سیستم هیدرولیک می‌باشد.

در ادامه ویدئو مراحل نصب و اجرا را قرار داده‌ایم:

راه اندازی آسانسور هیدرولیک چه مدت زمان می خواهد

راه‌اندازی یک آسانسور هیدرولیک فرآیندی چند مرحله‌ای و زمان‌بر است که معمولاً بین 6 تا 12 هفته به طول می‌انجامد. ابتدا، در مرحله طراحی و برنامه‌ریزی، متخصصان به تدوین نقشه‌ها و تأمین تجهیزات می‌پردازند که این مرحله ممکن است 2 تا 4 هفته زمان ببرد. سپس حفاری چاه آسانسور آغاز می‌شود که بسته به عمق و شرایط زمین، این فرآیند ممکن است 1 تا 3 هفته به طول انجامد. پس از آن، نصب تجهیزات هیدرولیک شامل سیلندر، پمپ و سیستم‌های کنترلی صورت می‌گیرد که به طور معمول 2 تا 4 هفته زمان نیاز دارد.

در مرحله بعد، نصب کابین و سیستم‌های ایمنی انجام می‌شود و این فرآیند خود 1 تا 2 هفته زمان می‌برد. در نهایت، با کامل شدن نصب، آزمایش‌های نهایی انجام شده و سیستم راه‌اندازی می‌شود که این مرحله معمولاً 1 تا 2 هفته دیگر به طول می‌انجامد. به طور کلی، مدت زمان کلی راه‌اندازی این نوع آسانسور تحت تأثیر عوامل متعددی از جمله شرایط پروژه و تأمین تجهیزات قرار دارد.

آسانسور هیدرولیک نیاز به آهن کشی دارد؟

آسانسور هیدرولیک به عنوان یکی از اجزای کلیدی در ساختمان‌ها، نیازمند فرآیند آهن کشی است که به استحکام و ایمنی آن کمک شایانی می‌کند. این مرحله حیاتی در طراحی و نصب آسانسور، به‌ویژه در ساختمان‌های با اسکلت فلزی و بتنی، باید با دقت و دانش فنی بالا انجام گیرد. در ساختمان‌های اسکلت فلزی، نصب آهن کشی به دلیل وجود ستون‌های فلزی به آسانی و با سرعت بیشتری انجام می‌شود و هزینه کمتری را به همراه دارد. از سوی دیگر، در ساختارهای بتنی، آهن کشی مقاومت و استحکام بیشتری را فراهم می‌کند و آزادی عمل بیشتری در طراحی به مهندسان می‌دهد، هرچند که هزینه آن بالاتر است.

چه عواملی بر قیمت نصب آسانسور هیدرولیک تاثیر می گذارد

1.ارتفاع و تعداد طبقات

• نیاز به جک و موتور قوی‌تر
• پیچیدگی بیشتر سیستم کنترل و سیم‌کشی

2.ظرفیت حمل

• کابین با ظرفیت بالاتر به تجهیزات قوی‌تری نیاز دارد

3.سرعت آسانسور

• سرعت بالاتر نیازمند تجهیزات پیشرفته‌تر

4.برند تجهیزات

• برندهای معتبر و باکیفیت هزینه بیشتری به همراه دارند

5.هزینه‌های اضافی

• مجوزها، عوارض سالیانه، بیمه مسئولیت و هزینه‌های اجرای آسانسور هیدرولیکی

6.شرایط زمین

• سختی حفر چاه عمیق و میزان گودی زمین

7.تجهیزات جانبی

• سیستم‌های صوتی، تهویه، ایمنی، برق اضطراری و زیباسازی

سوالات متداول

1- قیمت هر طبقه در نصب آسانسورهیدرولیک چه مقدار است؟

هزینه نصب آسانسور هیدرولیک به ازای هر طبقه معمولاً بین ۱۰ تا ۲۰ میلیون تومان متغیر است و به عوامل مختلفی بستگی دارد. عواملی نظیر ارتفاع ساختمان، ظرفیت آسانسور، نوع کابین، شرایط زمین و تجهیزات اضافی می‌توانند بر قیمت تأثیرگذار باشند. همچنین، برند و شرکت ارائه‌دهنده خدمات نیز نقش مهمی در تعیین هزینه دارد. علاوه بر این، هزینه‌های مربوط به سیستم‌های ایمنی و امکانات اضافی باید مد نظر قرار گیرد.

2- اجرت نصاب آسانسور هیدرولیک چقدر است؟

اجرت نصاب آسانسور هیدرولیک به تجربه و تخصص نصاب، شرایط پروژه و مدت زمان نصب بستگی دارد. به‌طور معمول، این هزینه می‌تواند بین ۵ تا ۱۵ درصد از کل هزینه نصب باشد.
