آسانسورها جزو یکی از ضروری ترین سیستم های حمل و نقل در ساختمان های مدرن هستند. در واقع، وجود این دستگاه های پیچیده در برج ها، مراکز تجاری و مسکونی، بیمارستان ها و بسیاری از مکان های دیگر نه تنها موجب سهولت در جابه جایی افراد می شود، بلکه در بهبود کیفیت زندگی شهری نیز نقش بسزایی دارند. اما در پشت این حرکت های روان و بی صدا، قطعه ای مهم و اساسی وجود دارد که کمتر به آن توجه می شود: ریل آسانسور. این قطعه فلزی، نه تنها حرکت دقیق کابین را هدایت می کند بلکه ایمنی و کارکرد سیستم آسانسور را نیز تضمین می نماید. در این محتوا، قصد داریم به طور جامع به پاسخ سوال “ریل آسانسور چیست؟” بپردازیم و به بررسی کاربردها، انواع، مواد سازنده، فرآیند تولید و نکات مربوط به نصب و نگهداری آن بپردازیم.

ریل آسانسور چیست؟

ریل آسانسور یکی از اجزای حیاتی و کلیدی در سیستم های بالابری است که به شکل فلزی و معمولاً با مقطع T شکل طراحی می شود. این ریل ها به صورت عمودی در داخل چاه آسانسور نصب می شوند و وظیفه اصلی آن ها هدایت حرکت کابین و وزنه تعادل است. در واقع، ریل های آسانسور همانند ریل های قطار عمل کرده و مسیر حرکت دقیق و ایمن کابین آسانسور را فراهم می آورند. این ریل ها از لحاظ طراحی و استحکام باید به گونه ای باشند که علاوه بر هدایت صحیح حرکت، مقاومت لازم در برابر سایش و فشارهای مختلف را داشته باشند.

اهمیت ریل آسانسور در سیستم های بالابری

ریل های آسانسور جزء اساسی ترین اجزای سیستم های بالابری هستند و نقش حیاتی در عملکرد صحیح و ایمنی سیستم دارند. بدون ریل، امکان حرکت ایمن کابین آسانسور وجود نخواهد داشت و سیستم به طور کلی از کار می افتد. بنابراین، انتخاب صحیح ریل و نصب درست آن، عامل اصلی در تضمین عملکرد روان و ایمن آسانسور است. علاوه بر این، ریل ها باید مقاومت کافی در برابر نیروهای کششی، سایش و فشارهای ناشی از حرکت کابین داشته باشند تا عمر مفید سیستم افزایش یابد.

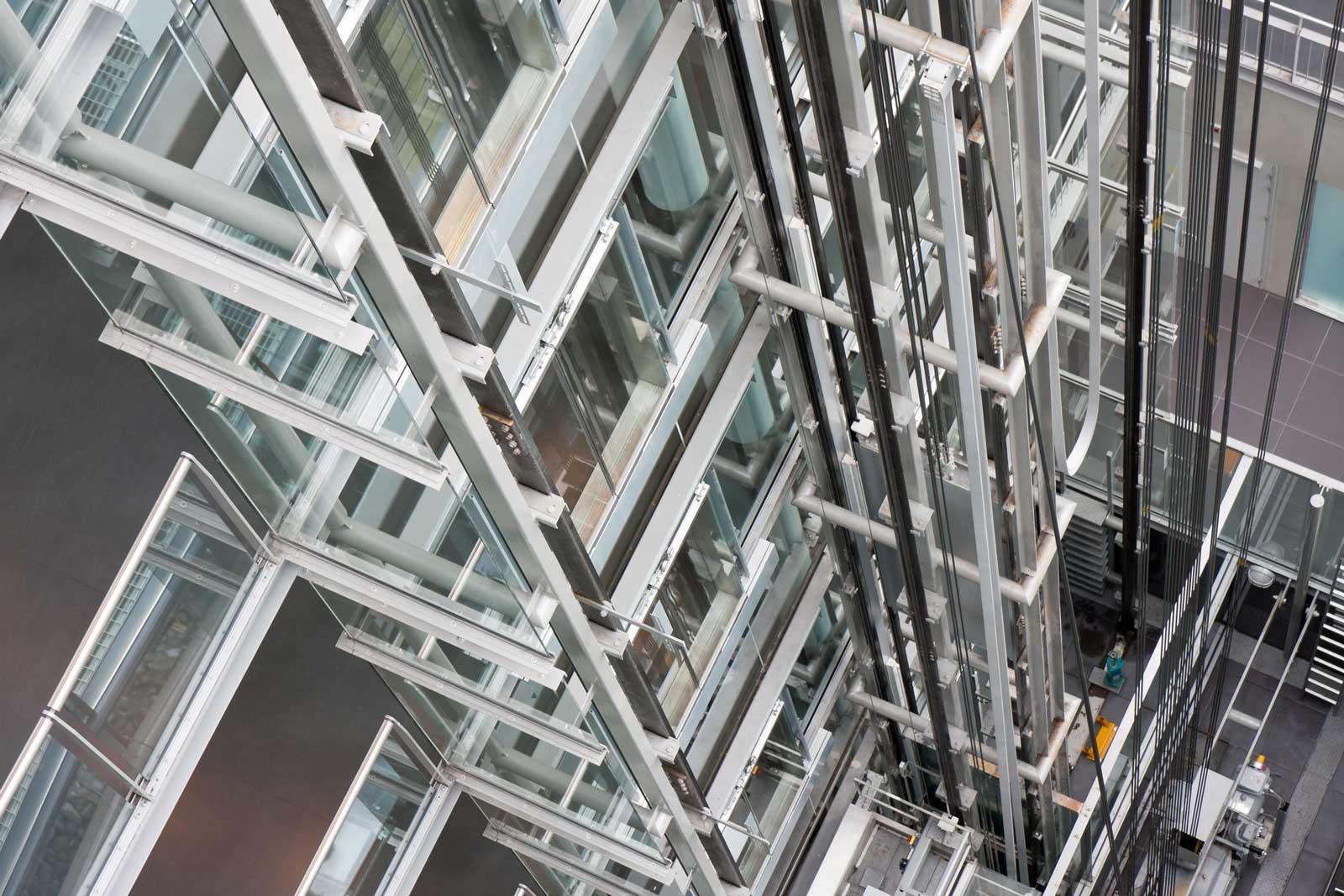

ریل آسانسور چیست

کاربردهای ریل آسانسور

ریل های آسانسور در انواع مختلفی از آسانسورها کاربرد دارند. این قطعات فلزی در انواع سیستم های بالابری، از جمله آسانسورهای مسافری، باری، هیدرولیک و کششی، مورد استفاده قرار می گیرند. در هر یک از این سیستم ها، ریل های آسانسور وظیفه دارند حرکت کابین و وزنه تعادل را هدایت کنند. به عنوان مثال، در آسانسورهای باری که برای حمل بارهای سنگین طراحی شده اند، ریل ها باید مقاومت بالاتری داشته باشند تا توانایی تحمل بارهای سنگین را داشته باشند. همچنین در آسانسورهای هیدرولیک و کششی، ریل ها باید به دقت نصب شوند تا حرکت کابین به درستی و بدون انحراف انجام گیرد.

انواع ریل آسانسور

ریل های آسانسور بر اساس استانداردهای بین المللی و نیازهای خاص هر پروژه، به انواع مختلفی تقسیم می شوند. برخی از انواع رایج ریل های آسانسور عبارتند از:

1. ریل T5: این نوع ریل برای ارتفاع چاه کمتر از ۲۰ متر و سرعت های پایین تر مناسب است. این ریل ها در آسانسورهای با ظرفیت کم و کاربردهای عمومی استفاده می شوند.
2. ریل T9: این نوع ریل مناسب برای ارتفاع چاه تا ۳۰ متر و سرعت های متوسط است و معمولاً در ساختمان های با ارتفاع متوسط مورد استفاده قرار می گیرد.
3. ریل T16: این ریل ها برای ارتفاع چاه بین ۳۰ تا ۵۰ متر و سرعت های بالا مناسب هستند. این نوع ریل ها بیشتر در ساختمان های بلند و پروژه های خاص کاربرد دارند.
4. ریل T125: ریل هایی که برای ارتفاع های بیش از ۵۰ متر و سرعت های بسیار بالا طراحی شده اند. این ریل ها در پروژه های خاص با سرعت های بالا مانند آسمان خراش ها استفاده می شوند.

جنس و مواد سازنده ریل آسانسور

ریل های آسانسور عمدتاً از فولاد با کیفیت بالا ساخته می شوند. این فولاد می تواند به صورت کشش سرد یا ماشین کاری شده تولید شود.

• ریل های کشش سرد (A): این ریل ها معمولاً برای سرعت های پایین تر و ارتفاع های کمتر مناسب هستند. ریل های کشش سرد نسبت به ریل های ماشین کاری شده هزینه کمتری دارند، اما مقاومت آن ها در برابر سایش کمتر است.
• ریل های ماشین کاری شده (B): این ریل ها برای سرعت های بالا و پروژه های با ارتفاع بیشتر طراحی می شوند. ریل های ماشین کاری شده دقت بالاتری دارند و مقاومت بهتری در برابر سایش و فشارهای بالا دارند، اما هزینه تولید آن ها بیشتر است.

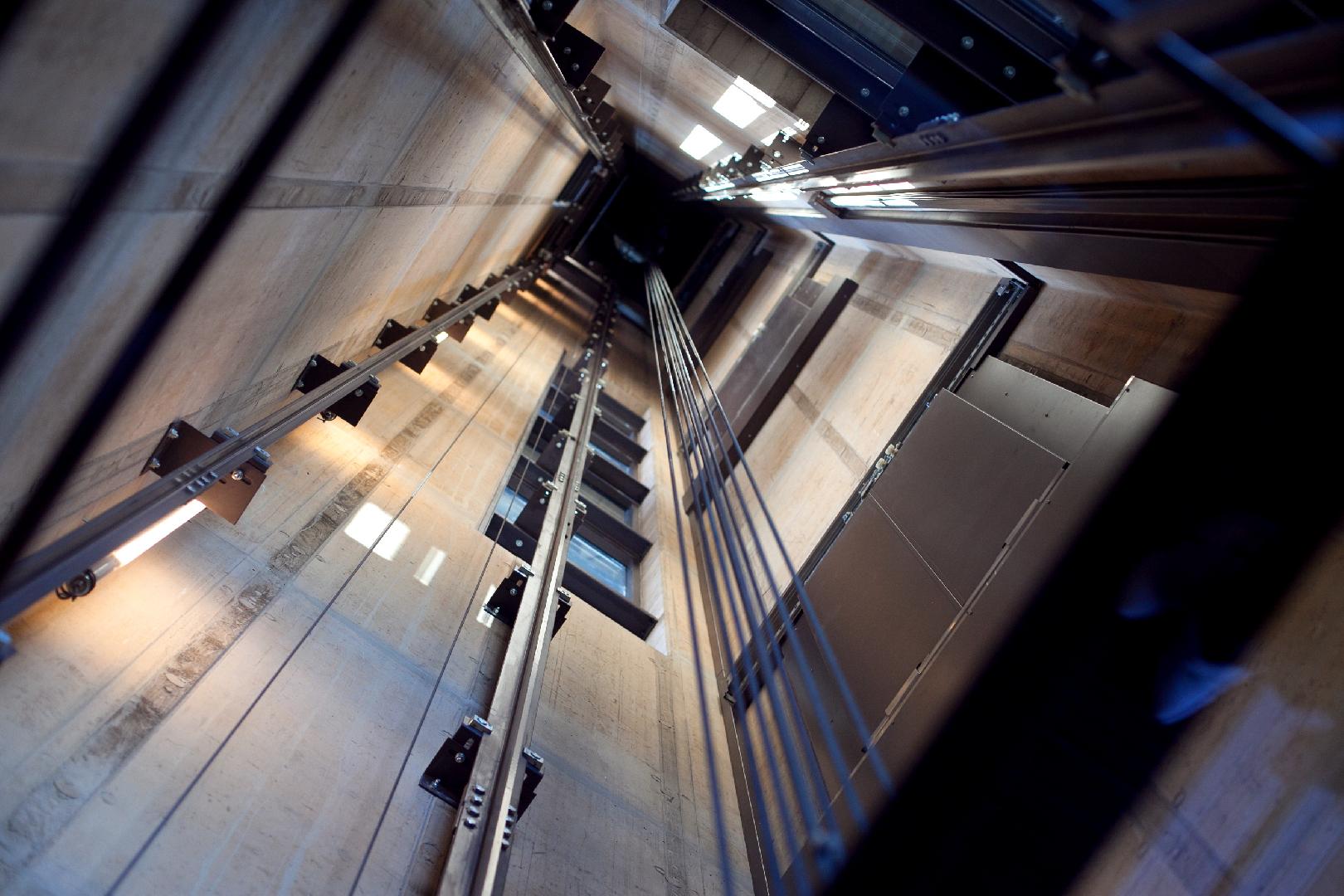

انواع ریل آسانسور

استانداردهای ریل آسانسور

استانداردهای بین المللی برای تولید ریل های آسانسور تضمین کننده ایمنی، کارایی و عملکرد درست سیستم های بالابری هستند. یکی از مهم ترین استانداردها، ISO 7465 است که شامل مشخصات فنی، ابعاد، مقاومت کششی و سایر ویژگی های ریل های آسانسور می باشد. رعایت این استانداردها در تولید ریل ها موجب اطمینان از عملکرد ایمن و طول عمر بیشتر سیستم آسانسور می شود.

فرآیند تولید ریل آسانسور

تولید ریل های آسانسور شامل چند مرحله است:

1. نورد گرم یا سرد: در این مرحله، فولاد به شکل ریل های طولانی درمی آید.
2. کشش سرد یا ماشین کاری: در این مرحله، فولاد یا کشیده شده یا با استفاده از ماشین های دقیق تراشیده می شود.
3. پرداخت سطح و کنترل کیفیت: سطح ریل ها پس از تولید پرداخت می شود تا از مقاومت بالای آن ها در برابر سایش و خوردگی اطمینان حاصل شود.

نصب و نگهداری ریل آسانسور

نصب صحیح ریل های آسانسور برای عملکرد بهینه سیستم ضروری است. ریل ها باید به صورت شاقولی و موازی در چاه آسانسور نصب شوند تا حرکت کابین به طور صحیح و بدون انحراف صورت گیرد. نگهداری دوره ای ریل ها شامل بررسی سایش، روغن کاری و اطمینان از عدم وجود انحراف است که برای حفظ عملکرد بهینه سیستم ضروری می باشد.

مزایا و معایب انواع ریل آسانسور

در جدول زیر، مزایا و معایب انواع ریل های آسانسور آورده شده است:

چالش ها و مشکلات رایج ریل آسانسور

برخی از مشکلات رایج در ریل های آسانسور شامل سایش بیش از حد، انحراف از شاقول، روغن کاری ناکافی و نصب نادرست است. این مشکلات می توانند منجر به حرکت ناصاف کابین، افزایش مصرف انرژی و کاهش عمر مفید سیستم شوند.

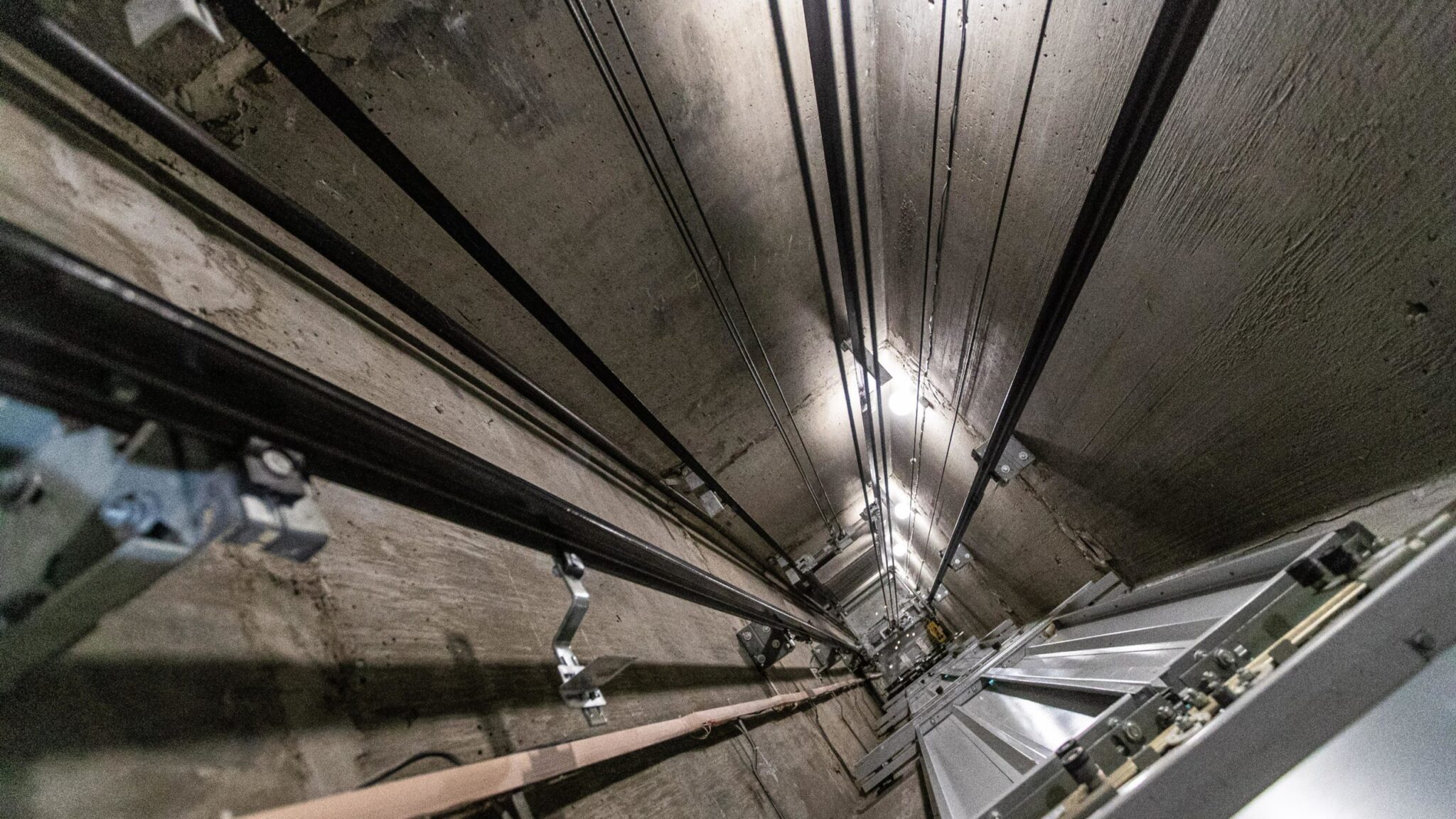

انواع ریل آسانسور

فناوری های جدید در ریل های آسانسور

با پیشرفت فناوری، ریل های جدید با ویژگی هایی مانند مقاومت بیشتر، سایش کمتر و نصب آسان تر تولید شده اند. استفاده از مواد ترکیبی و پوشش های مقاوم در برابر خوردگی، از جمله نوآوری های جدید در این زمینه است.

نکات مهم در انتخاب ریل آسانسور

هنگام انتخاب ریل های آسانسور، عوامل مختلفی باید مد نظر قرار گیرد:

• ارتفاع چاه و تعداد توقف ها
• سرعت حرکت
• ظرفیت بار
• شرایط محیطی

برندهای معتبر ریل آسانسور

برندهای معتبر مانند مارازی (ایتالیا)، چیلیک (ترکیه) و آدالیفت (ترکیه) در تولید ریل های آسانسور شناخته شده هستند. انتخاب برند مناسب بستگی به نیازهای پروژه و بودجه موجود دارد.

تأثیر ریل آسانسور بر قیمت کلی پروژه

کیفیت ریل های انتخابی می تواند تأثیر زیادی بر هزینه های کلی پروژه داشته باشد. ریل های با کیفیت بالا، با وجود هزینه اولیه بیشتر، می توانند هزینه های نگهداری را کاهش داده و عمر مفید سیستم را افزایش دهند.

نکات ایمنی مرتبط با ریل آسانسور

برای تضمین ایمنی سیستم، نصب صحیح ریل ها، بازرسی دوره ای و استفاده از قطعات استاندارد مانند براکت ها و کفشک ها ضروری است.

• استفاده از ریل ‌های استاندارد و باکیفیت: ریل ‌ها باید از فولاد مرغوب و مطابق با استانداردهای بین ‌المللی تولید شوند. برای مثال، ریل ‌های T9 برای ساختمان ‌های با ارتفاع متوسط و ریل‌ های T16 برای ساختمان‌ های بلندتر مناسب هستند.
• نصب صحیح و دقیق ریل‌ ها: ریل‌ ها باید به‌طور شاقولی و موازی در چاه آسانسور نصب شوند. هرگونه انحراف یا انحنای ریل‌ ها می ‌تواند باعث اختلال در حرکت کابین و افزایش خطرات ایمنی شود.
• استفاده از براکت‌ ها و لقمه‌ های استاندارد: براکت‌ ها و لقمه‌ ها باید به ‌طور محکم و با استفاده از پیچ ‌های مناسب، ریل‌ ها را به سازه چاه متصل کنند. استفاده از قطعات غیراستاندارد می ‌تواند منجر به شل شدن ریل ‌ها و بروز مشکلات ایمنی شود.
• بازرسی و نگهداری منظم: ریل‌ ها باید به ‌طور دوره ‌ای بازرسی شوند تا از وجود هرگونه خوردگی، ترک یا آسیب دیدگی اطمینان حاصل شود. در صورت مشاهده هرگونه مشکل، باید اقدامات تعمیراتی فوری انجام شود.
• رعایت استانداردهای ایمنی ملی و بین ‌المللی: رعایت استانداردهای ملی مانند ISIRI 6303 و استانداردهای بین ‌المللی مانند EN 81 در طراحی، نصب و نگهداری ریل ‌ها الزامی است. این استانداردها به ‌منظور تضمین ایمنی کاربران و عملکرد بهینه آسانسور تدوین شده‌ اند.

انواع ریل آسانسور

نتیجه گیری

در نهایت، ریل آسانسور جزء اجزای کلیدی هر سیستم بالابری است که علاوه بر هدایت صحیح حرکت کابین، نقش اساسی در ایمنی، راحتی و کارایی سیستم دارد. انتخاب ریل مناسب با توجه به نیازهای پروژه و رعایت استانداردهای فنی از اهمیت بالایی برخوردار است. برای پروژه‌ های نصب آسانسور، مشاوره با شرکت‌ های معتبر مانند کیهان گستر مانا می ‌تواند کمک زیادی در انتخاب و نصب صحیح ریل‌ های آسانسور به شما کند و اطمینان حاصل کند که سیستم آسانسور شما ایمن و بهینه عمل می‌کند.

سوالات متداول درباره ریل‌ های آسانسور

1. ریل ‌های آسانسور چه نقشی در عملکرد سیستم دارند؟

ریل ‌های آسانسور وظیفه هدایت دقیق حرکت کابین را دارند و به سیستم کمک می‌ کنند تا حرکت روان و ایمن باشد.

2. چه نوع ریل‌ هایی برای ساختمان ‌های بلندتر مناسب هستند؟

برای ساختمان‌ های بلندتر، ریل ‌های T16 و T125 مناسب هستند زیرا این ریل ‌ها برای سرعت‌ های بالا و ارتفاع ‌های بیشتر طراحی شده ‌اند.

3. چگونه می ‌توان از سلامت ریل ‌های آسانسور اطمینان حاصل کرد؟

ریل ‌ها باید به‌ طور دوره‌ ای بازرسی شوند تا از سایش، خوردگی یا انحراف آن‌ ها جلوگیری شود. نگهداری منظم و روغن‌ کاری ریل ‌ها ضروری است.

4. آیا استفاده از ریل‌ های غیراستاندارد مشکلی ایجاد می‌ کند؟

بله، استفاده از ریل‌ های غیراستاندارد می ‌تواند منجر به اختلال در حرکت کابین، افزایش خطرات ایمنی و کاهش عمر مفید سیستم آسانسور شود.
