آیا تا به حال به این فکر کرده‌اید که چه مکانیزمی تضمین‌کننده توقف مطمئن و بدون لغزش کابین در هر طبقه است؟ پاسخ در قلب موتور آسانسور نهفته است: سیستم ترمز. تنظیم فک ترمز موتور آسانسور فرآیندی حیاتی و تخصصی است که برای اطمینان از عملکرد ایمن، دقیق و بهینه آسانسور انجام می‌شود. این فرآیند شامل کالیبراسیون دقیق فاصله هوایی (Air Gap) بین لنت‌ها و دیسک ترمز و همچنین تنظیم کشش فنرهاست تا نیروی اصطکاک لازم برای توقفی نرم، مطمئن و در زمان مشخص را فراهم کند و از هرگونه حرکت ناخواسته یا لغزش کابین جلوگیری به عمل آورد. این تنظیمات نه تنها ایمنی سرنشینان را تضمین می‌کند، بلکه نقش کلیدی در افزایش طول عمر قطعات و کاهش هزینه‌های نگهداری نیز دارد.

1. تنظیم فک ترمز موتور آسانسور

تصور کنید در حال استفاده از آسانسور هستید و کابین پس از رسیدن به طبقه مقصد، کمی لغزش دارد یا با ضربه متوقف می‌شود. این سناریو نه تنها ناخوشایند است، بلکه زنگ خطری جدی برای ایمنی به شمار می‌رود. تنظیم ترمز موتور آسانسور فراتر از یک سرویس روتین است؛ این یک ضرورت حیاتی است که مستقیماً با جان مسافران و سلامت تجهیزات آسانسور در ارتباط است. نقش ترمز در ایمنی مسافران و جلوگیری از حوادث غیرقابل انکار است. یک ترمز کالیبره نشده می‌تواند منجر به توقف‌های ناگهانی، لغزش کابین پس از توقف (که به آن “خزیدن” یا Creeping می‌گویند) و حتی در بدترین حالت، سقوط آزاد کابین شود.

علاوه بر ایمنی، تنظیم صحیح ترمز تأثیر مستقیمی بر طول عمر موتور و قطعات دارد. زمانی که ترمز به درستی تنظیم نشده باشد، فشار غیریکنواختی بر روی لنت‌ها و دیسک ترمز وارد می‌شود. این فشار نامتوازن، سایش زودهنگام لنت‌ها، افزایش دمای موتور و حتی آسیب به یاتاقان‌ها و سایر اجزای مکانیکی را در پی دارد. در نتیجه، نیاز به تعویض قطعات پرهزینه در فواصل زمانی کوتاه‌تر افزایش می‌یابد. در مقابل، یک ترمز خوب تنظیم شده، سایش را به حداقل می‌رساند و عمر مفید کل سیستم را به شکل چشمگیری افزایش می‌دهد. پیامدهای ناشی از تنظیم نادرست ترمز تنها به خطرات جانی و سایش زودهنگام محدود نمی‌شود. عملکرد نامطلوب آسانسور، توقف‌های خشن و ایجاد صداهای غیرعادی نیز از جمله نشانه‌های یک ترمز نامنظم است. این مشکلات نه تنها تجربه کاربری را کاهش می‌دهند، بلکه می‌توانند باعث استرس و نگرانی برای مسافران شوند. به همین دلیل، درک عمیق مکانیزم ترمز و اصول تنظیم آن، برای هر تکنسین آسانسور ضروری است.

اصول اولیه تنظیم ترمز موتور آسانسور

درک اصول اولیه ترمز موتور آسانسور، نقطه شروع هر گونه تنظیم و نگهداری موثر است. سیستم ترمز در آسانسورهای کششی معمولاً از نوع الکترومغناطیسی-مکانیکی است. به این معنی که نیروی اولیه برای آزاد کردن ترمز، الکتریکی (توسط بوبین) و نیروی اصلی برای درگیر کردن ترمز و توقف، مکانیکی (توسط فنرها) است. هدف اصلی تنظیم ترمز، ایجاد یک نقطه تعادل دقیق است: نیروی کافی برای توقف مطمئن و در عین حال، آزاد شدن سریع و کامل فک‌ها هنگام حرکت آسانسور. این تعادل ظریف، کلید عملکرد روان، ایمن و کارآمد است و در ادامه به جزئیات اجزای تشکیل‌دهنده این سیستم حیاتی خواهیم پرداخت.

تنظیم فک ترمز موتور آسانسور

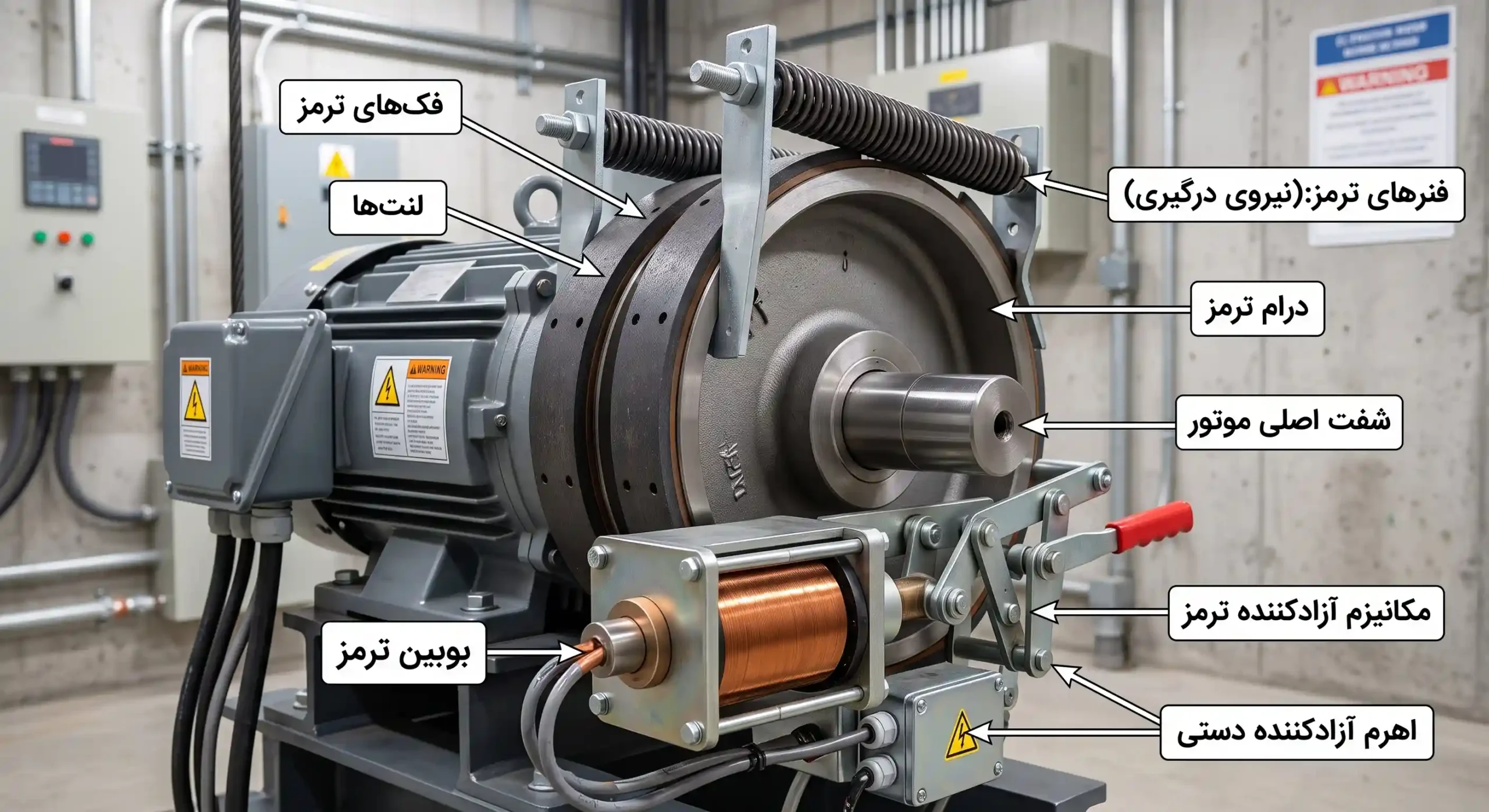

2. اجزای کلیدی فک ترمز موتور آسانسور

برای انجام یک تنظیم دقیق و موفق، ابتدا باید با اجزای اصلی سیستم ترمز و نقش هر یک به خوبی آشنا شویم. هر قطعه در این سیستم، وظیفه مشخصی دارد که در کنار هم، ایمنی آسانسور را تضمین می‌کنند.

الف: فک‌های ترمز و لنت‌ها: قلب سیستم توقف

فک‌های ترمز، بازوهای مکانیکی هستند که لنت‌های ترمز بر روی آن‌ها نصب می‌شوند. این لنت‌ها، همانند لنت‌های خودرو، مسئول ایجاد اصطکاک لازم برای توقف دیسک ترمز و در نتیجه، توقف موتور و کابین آسانسور هستند. لنت‌های ترمز در گذشته اغلب از مواد حاوی آزبست ساخته می‌شدند که به دلیل خطرات سلامتی، امروزه استفاده از آن‌ها ممنوع است. انواع لنت‌های ترمز مدرن شامل لنت‌های غیرآزبستی (NAO)، سرامیکی و نیمه‌فلزی هستند. لنت‌های سرامیکی به دلیل دوام بالا، تولید صدای کمتر و مقاومت در برابر حرارت، گزینه‌ای محبوب به شمار می‌روند، در حالی که لنت‌های نیمه‌فلزی قدرت اصطکاک بالایی دارند اما ممکن است صدای بیشتری تولید کنند. مکانیزم درگیری و اصطکاک به این صورت است که فنرها فک‌ها را به سمت دیسک ترمز فشار می‌دهند و لنت‌ها با ایجاد اصطکاک، دیسک را متوقف می‌کنند. علائم سایش لنت‌ها شامل کاهش ضخامت (کمتر از حد مجاز که معمولاً در دفترچه راهنما ذکر شده)، ایجاد شیار روی سطح لنت، و کاهش کارایی ترمز است. زمان تعویض لنت‌ها باید پیش از رسیدن به حداقل ضخامت مجاز و بر اساس برنامه نگهداری دوره‌ای انجام شود.

ب: فنرهای ترمز: نیروی محرکه درگیری

فنرهای ترمز، قهرمانان گمنام سیستم توقف هستند. این فنرها هستند که نیروی لازم برای فشار دادن فک‌ها و لنت‌ها به سمت دیسک ترمز را تامین می‌کنند. در اکثر موتورهای آسانسور، از فنرهای فشاری استفاده می‌شود که با آزاد شدن بوبین (قطع برق)، فک‌ها را به هم نزدیک می‌کنند. اما در برخی مدل‌های قدیمی‌تر یا خاص، ممکن است فنرهای کششی نیز به کار روند. اهمیت نیروی ثابت فنرها در حفظ فاصله هوایی بسیار زیاد است. اگر فنرها ضعیف شوند یا قدرت خود را از دست بدهند، نیروی کافی برای درگیر شدن کامل ترمز وجود نخواهد داشت و این امر مستقیماً بر روی فاصله هوایی و در نهایت، ایمنی آسانسور تأثیر می‌گذارد. علائم ضعف یا شکستگی فنر شامل توقف‌های نرم یا لغزش کابین، و در موارد شدیدتر، عدم توقف کامل آسانسور است. در چنین مواردی، تعویض فنرها ضروری است.

ج: بوبین ترمز و مکانیزم آزادکننده

بوبین ترمز که گاهی به آن سلونوئید ترمز نیز گفته می‌شود، یک سیم‌پیچ الکتریکی است که نقش کنترل‌کننده اصلی را ایفا می‌کند. هنگامی که آسانسور قرار است حرکت کند، جریان الکتریکی از بوبین عبور کرده و یک میدان مغناطیسی ایجاد می‌کند. این میدان مغناطیسی، اهرم‌های مکانیکی را جذب کرده و فنرها را فشرده می‌کند، در نتیجه فک‌های ترمز از دیسک جدا شده و موتور آزاد می‌شود تا بتواند آسانسور را به حرکت درآورد. نحوه عملکرد در مدارهای AC و DC کمی متفاوت است؛ در سیستم‌های DC، بوبین معمولاً عملکردی نرم‌تر و پایدارتر دارد، در حالی که در سیستم‌های AC، ممکن است نیاز به مکانیزم‌های خاص برای کاهش لرزش و صدا باشد. مشکلات رایج بوبین شامل سوختن سیم‌پیچ، گیر کردن هسته آهنی، یا قطعی در سیم‌کشی است که هر یک می‌تواند منجر به عدم آزاد شدن ترمز و در نتیجه، عدم حرکت آسانسور شود. عیب‌یابی اولیه بوبین با بررسی مقاومت سیم‌پیچ (با مولتی‌متر) و بررسی اتصالات الکتریکی آغاز می‌شود.

3. استاندارد فاصله هوایی و فنرها برای تنظیم ترمز آسانسور

اگر بخواهیم یک پارامتر را به عنوان مهمترین عامل در تنظیم ترمز آسانسور معرفی کنیم، آن قطعاً فاصله هوایی یا Air Gap خواهد بود. این فاصله میکرونی، تعیین‌کننده بسیاری از جنبه‌های عملکردی ترمز است.

الف: اهمیت حیاتی فاصله هوایی: چرا این پارامتر تعیین‌کننده است؟

فاصله هوایی به فضای بسیار کوچکی گفته می‌شود که بین سطح لنت ترمز و سطح دیسک ترمز، در حالت آزاد بودن ترمز (زمانی که بوبین فعال است و آسانسور در حال حرکت است)، وجود دارد. این فاصله، کلید زمان پاسخگویی ترمز و توقف نرم آسانسور است. اگر فاصله هوایی بیش از حد زیاد باشد، زمان لازم برای درگیر شدن ترمز افزایش می‌یابد و ممکن است آسانسور با لغزش متوقف شود یا حتی به طبقه بالایی یا پایینی برود. از سوی دیگر، اگر فاصله هوایی بیش از حد کم باشد، ممکن است لنت‌ها به طور کامل از دیسک جدا نشوند و در طول حرکت آسانسور، اصطکاک جزئی ایجاد کنند. این اصطکاک مداوم، نه تنها باعث سایش زودهنگام لنت‌ها و تولید گرما می‌شود، بلکه می‌تواند به موتور آسانسور نیز فشار وارد کند و مصرف انرژی را افزایش دهد. به همین دلیل، تنظیم دقیق فاصله هوایی، یک عامل حیاتی برای ایمنی و کارایی پایدار آسانسور است.

ب: روش اندازه‌گیری دقیق فاصله هوایی

اندازه‌گیری فاصله هوایی نیاز به دقت بالایی دارد و معمولاً با استفاده از ابزاری به نام فیلر گیج (Feeler Gauge) انجام می‌شود. فیلر گیج مجموعه‌ای از تیغه‌های فلزی با ضخامت‌های مختلف و دقیق است. برای اندازه‌گیری گام به گام، ابتدا باید آسانسور را در حالت توقف کامل و ترمز آزاد (بوبین فعال) قرار داد. سپس، با انتخاب تیغه‌های مناسب از فیلر گیج، ضخامت‌هایی را امتحان می‌کنیم که دقیقاً بین لنت و دیسک قرار گیرند، نه خیلی شل و نه خیلی سفت. این کار باید در چند نقطه مختلف از محیط لنت انجام شود تا از یکنواختی فاصله اطمینان حاصل شود. نکات مهم در اندازه‌گیری برای دقت حداکثری شامل تمیز بودن کامل سطوح، انجام اندازه‌گیری در دمای محیط استاندارد و اطمینان از عدم وجود هرگونه لقی در فک‌های ترمز است.

ج: تلرانس‌های مجاز؛ تفاوت در مدل‌های موتور و توصیه‌های سازنده

استانداردهای رایج بین‌المللی مانند EN 81، تلرانس‌های مشخصی را برای فاصله هوایی ترمز آسانسور تعریف می‌کنند. با این حال، مقدار دقیق و ایده‌آل فاصله هوایی می‌تواند بسته به نوع و مدل موتور آسانسور (گیربکس‌دار یا بدون گیربکس) و توصیه‌های سازنده متفاوت باشد. به عنوان مثال، موتورهای بدون گیربکس (Gearless) که معمولاً با سرعت‌های بالاتری کار می‌کنند، ممکن است نیاز به فواصل هوایی دقیق‌تر و کوچکتری داشته باشند تا زمان پاسخگویی ترمز به حداقل برسد. در جدول زیر، مقایسه‌ای از فواصل هوایی استاندارد برای دو نوع رایج موتور آسانسور ارائه شده است. البته، همواره تاکید می‌شود که مراجعه به دفترچه راهنمای فنی موتور آسانسور مربوطه، حرف آخر را می‌زند، چرا که سازنده با توجه به طراحی خاص موتور، دقیق‌ترین مقادیر را ارائه می‌دهد.

تنظیم فک ترمز موتور آسانسور [استاندارد فاصله هوایی و فنرها]

4. مراحل گام به گام تنظیم فک ترمز موتور آسانسور

تنظیم فک ترمز آسانسور یک فرآیند دقیق و چند مرحله‌ای است که نیازمند صبر، دقت و رعایت کامل پروتکل‌های ایمنی است. در ادامه، این مراحل را به صورت گام به گام بررسی می‌کنیم.

الف: فهرست ابزار و تجهیزات مورد نیاز

پیش از هر کاری، اطمینان از در دسترس بودن ابزارهای مناسب، کلید یک تنظیم موفق است. این ابزارها شامل موارد زیر هستند:

• آچارها: شامل آچار بکس، آچار فرانسه، و مجموعه آچارهای آلن با سایزهای مختلف برای باز و بسته کردن پیچ‌های تنظیم.
• فیلر گیج (Feeler Gauge): برای اندازه‌گیری دقیق فاصله هوایی.
• مولتی‌متر: برای بررسی اتصالات الکتریکی و مقاومت بوبین (در صورت نیاز به عیب‌یابی).
• پمپ باد و اسپری تمیزکننده (در صورت نیاز): برای تمیز کردن دیسک و لنت‌ها از گرد و غبار و آلودگی.
• پارچه تمیز و بدون پرز.
• تجهیزات ایمنی فردی: دستکش کار مقاوم، عینک ایمنی، کفش ایمنی.

ب: پروتکل‌های ایمنی پیش از شروع کار

ایمنی در کار با آسانسور، اولویت شماره یک است. هرگز ایمنی را فدا نکنید. پیش از شروع به کار، حتماً مراحل زیر را انجام دهید:

• قطع کامل برق اصلی آسانسور: از طریق تابلوی کنترل موتورخانه، کلید اصلی برق را قطع کرده و اطمینان حاصل کنید که آسانسور هیچ حرکتی نخواهد داشت. بهتر است تابلو را قفل کرده و کلید آن را نزد خود نگه دارید.
• قفل کردن کابین در طبقه مشخص: کابین را در یک طبقه میانی یا پایین‌ترین طبقه قفل کنید تا از حرکت ناخواسته آن جلوگیری شود.
• بررسی محیط کار و حذف موانع: مطمئن شوید که محیط اطراف موتور و ترمز عاری از هرگونه ابزار، روغن یا موانع دیگر است که ممکن است باعث سقوط یا لغزش شوند.
• اعلام به سایر افراد: به مسئولین ساختمان و سایر افراد اطلاع دهید که آسانسور در حال سرویس است و از آن استفاده نکنند.

ج: بازرسی اولیه و تمیزکاری

پس از رعایت نکات ایمنی، نوبت به بازرسی اولیه و تمیزکاری می‌رسد. ابتدا، سطح دیسک ترمز و لنت‌ها را به دقت بررسی کنید. هرگونه آلودگی، گرد و غبار، روغن یا براده‌های فلزی باید به طور کامل تمیز شوند. می‌توانید از اسپری تمیزکننده مخصوص ترمز و یک پارچه تمیز استفاده کنید. بررسی بصری لنت‌ها و فنرها برای سایش بیش از حد، ترک‌خوردگی یا هرگونه آسیب فیزیکی نیز در این مرحله ضروری است. اگر لنت‌ها به شدت ساییده شده‌اند یا فنرها شکسته یا ضعیف به نظر می‌رسند، باید قبل از تنظیم، تعویض شوند.

د: تنظیم اولیه فنرها

فنرهای ترمز معمولاً دارای پیچ‌های تنظیم هستند که نیروی فشاری آن‌ها را کنترل می‌کند. برای تنظیم اولیه، پیچ‌های تنظیم فنر را به گونه‌ای بچرخانید که یک نیروی پیش‌بار (Preload) مناسب ایجاد شود. این نیروی پیش‌بار تضمین می‌کند که فنرها قدرت کافی برای درگیر کردن ترمز را دارند. اهمیت تنظیم متقارن هر دو فنر بسیار زیاد است. اگر یکی از فنرها سفت‌تر از دیگری باشد، فشار نامتوازنی بر روی دیسک ترمز وارد شده و منجر به سایش نابرابر لنت‌ها و عملکرد نامطلوب ترمز می‌شود. معمولاً در دفترچه راهنمای موتور، تعداد دورهای مشخص برای تنظیم اولیه فنرها ذکر شده است.

ر: تنظیم دقیق فاصله هوایی؛ استفاده از فیلر گیج

این مرحله، قلب فرآیند تنظیم است. با استفاده از فیلر گیج، فاصله هوایی را در نقاط مختلف بین لنت و دیسک اندازه‌گیری کنید. برای تنظیم پیچ‌های فاصله هوایی (که معمولاً پیچ‌هایی با مهره قفل‌کننده هستند)، ابتدا مهره قفل‌کننده را شل کرده و سپس پیچ تنظیم را به آرامی بچرخانید. با چرخاندن پیچ به داخل، فاصله هوایی کم می‌شود و با چرخاندن به بیرون، فاصله هوایی افزایش می‌یابد. این کار را با دقت انجام دهید و به صورت مداوم با فیلر گیج اندازه‌گیری کنید تا به تلرانس استاندارد و توصیه شده توسط سازنده برسید. نکات تخصصی برای دستیابی به دقت میکرونی شامل اندازه‌گیری در حداقل سه نقطه (بالا، وسط، پایین) از هر لنت و اطمینان از یکنواختی فاصله در تمام نقاط است. همچنین، پس از هر بار تنظیم، مهره قفل‌کننده را محکم کنید تا تنظیمات ثابت بمانند.

ط: تست عملکرد و بررسی نهایی

پس از انجام تنظیمات، نوبت به تست عملکرد می‌رسد. ابتدا برق آسانسور را وصل کرده و آسانسور را بدون بار در چند طبقه حرکت دهید. به توقف آسانسور دقت کنید: آیا توقف‌ها نرم و بدون لغزش هستند؟ آیا صدای غیرعادی (مانند جیغ، تق‌تق یا سوت) از ترمز شنیده می‌شود؟ سپس، در صورت امکان و با رعایت کامل ایمنی، تست عملکرد ترمز را با بار (مثلاً با چند نفر در کابین) نیز انجام دهید. دمای محفظه ترمز را پس از چند بار حرکت بررسی کنید؛ افزایش دمای غیرعادی می‌تواند نشانه‌ای از اصطکاک ناخواسته یا تنظیم نادرست باشد. در نهایت، مقادیر دقیق تنظیم شده (فاصله هوایی و تنظیم فنرها) را به همراه تاریخ سرویس در دفترچه نگهداری آسانسور ثبت کنید. این اطلاعات برای سرویس‌های بعدی بسیار ارزشمند خواهند بود.

5. عیب‌یابی و تعمیر ترمز موتور آسانسور

حتی با بهترین نگهداری، گاهی اوقات ترمز آسانسور دچار مشکل می‌شود. توانایی در تشخیص و تعمیر ترمز موتور آسانسور از مهارت‌های اساسی هر تکنسین است.

الف: نشانه‌های خرابی و نیاز به تعمیر ترمز موتور آسانسور؛ زنگ خطرها

آسانسور معمولاً پیش از خرابی کامل، نشانه‌هایی از مشکل در سیستم ترمز را بروز می‌دهد. شناخت این زنگ خطرها می‌تواند از حوادث جدی جلوگیری کند:

• لغزش کابین پس از توقف (Creeping): کابین پس از رسیدن به طبقه و باز شدن درب‌ها، کمی به سمت بالا یا پایین حرکت می‌کند.
• توقف‌های ناگهانی یا خشن: آسانسور به جای توقفی نرم، با ضربه و تکان شدید متوقف می‌شود.
• صداهای غیرعادی (جیغ، تق‌تق، سوت) از ترمز: این صداها معمولاً نشان‌دهنده سایش لنت‌ها، آلودگی دیسک یا مشکل در فنرها هستند.
• افزایش دمای غیرعادی در محفظه ترمز: نشانه‌ای از اصطکاک مداوم و بیش از حد لنت‌ها با دیسک است.
• عدم حرکت آسانسور یا حرکت با مشکل: ممکن است ترمز به طور کامل آزاد نشود.

ب: مشکلات رایج ترمز و راهکارهای تعمیر

• سایش بیش از حد لنت‌ها: علل: استفاده طولانی‌مدت، تنظیم نادرست فاصله هوایی (خیلی کم)، کیفیت پایین لنت‌ها، آلودگی دیسک ترمز.روش تعویض صحیح: پس از قطع برق و ایمن‌سازی آسانسور، فک‌های ترمز را باز کرده و لنت‌های قدیمی را خارج کنید. دیسک ترمز را به دقت تمیز کنید. لنت‌های جدید را که مطابق با مشخصات سازنده هستند، نصب کنید. به یاد داشته باشید که در مقاله انتخاب بهترین لنت ترمز آسانسور: هر آنچه باید بدانید به جزئیات بیشتری درباره انتخاب و تعویض لنت‌ها پرداخته‌ایم. پس از نصب، حتماً تنظیم فاصله هوایی و فنرها را مجدداً انجام دهید.
• ضعف یا شکستگی فنرها: با بازرسی بصری یا اندازه‌گیری نیروی فنر (در صورت امکان). فنرهای شکسته به وضوح قابل مشاهده‌اند. فنرهای ضعیف باعث کاهش قدرت ترمز می‌شوند. فنرهای معیوب را با فنرهای جدید و مطابق با مشخصات کارخانه تعویض کنید. پس از تعویض، تنظیم اولیه فنرها و سپس تنظیم فاصله هوایی ضروری است.
• خرابی بوبین ترمز: با استفاده از مولتی‌متر، مقاومت سیم‌پیچ بوبین را اندازه‌گیری کنید. مقاومت غیرعادی (صفر یا بی‌نهایت) نشان‌دهنده خرابی است. سیم‌کشی بوبین را از نظر قطعی یا شل بودن اتصالات بررسی کنید. در صورت خرابی بوبین، باید آن را با یک بوبین جدید و اورجینال جایگزین کنید. این کار معمولاً نیاز به دقت در اتصالات الکتریکی و مکانیکی دارد.
• کثیفی یا آلودگی دیسک ترمز: استفاده از اسپری تمیزکننده ترمز و پارچه بدون پرز برای حذف روغن، گرد و غبار یا براده‌های فلزی. هرگز از مواد ساینده یا حلال‌های قوی که ممکن است به سطح دیسک آسیب بزنند، استفاده نکنید.
• گیر کردن فک‌ها یا مکانیزم آزادکننده: بررسی تجمع گرد و غبار، خوردگی، یا عدم روانکاری مناسب را انجام دهید. سپس، قطعات متحرک مکانیزم آزادکننده را با یک روانکار مناسب و غیرچرب (مانند اسپری سیلیکون) تمیز و روانکاری کنید. اطمینان حاصل کنید که فک‌ها به راحتی و بدون گیر کردن حرکت می‌کنند. تنظیمات مکانیکی را بررسی و در صورت لزوم، مجدداً تنظیم کنید.

ج: تحلیل یک مشکل واقعی و راه حل آن

فرض کنید آسانسوری در یک ساختمان اداری پس از توقف در طبقات، دچار لغزش خفیف (Creeping) می‌شود و گاهی اوقات نیز توقف‌های آن کمی خشن است. تکنسین پس از بررسی اولیه، متوجه می‌شود که فاصله هوایی در یکی از فک‌های ترمز بیش از حد مجاز (حدود 0.6 میلی‌متر به جای 0.3 میلی‌متر استاندارد) است و فنر مربوطه نیز کمی ضعیف به نظر می‌رسد. همچنین، لنت‌های ترمز علائم سایش نامتقارن را نشان می‌دهند.
راه حل:
ابتدا برق آسانسور قطع و ایمن‌سازی انجام شد. سپس، لنت‌های ترمز که به دلیل سایش نامتقارن کارایی خود را از دست داده بودند، با لنت‌های جدید و با کیفیت جایگزین شدند. فنر ضعیف نیز با یک فنر نو و مطابق استاندارد تعویض گردید. در ادامه، تکنسین با دقت، پیچ تنظیم فنر و سپس پیچ تنظیم فاصله هوایی را در فک مربوطه، تنظیم کرد تا فاصله هوایی به 0.3 میلی‌متر کاهش یابد. این تنظیم با استفاده از فیلر گیج و چندین بار اندازه‌گیری برای اطمینان از دقت انجام شد. پس از اتمام تنظیمات، آسانسور تحت تست‌های بدون بار و با بار قرار گرفت و مشاهده شد که لغزش کاملاً برطرف شده و توقف‌ها به نرمی و دقت انجام می‌شوند. این مثال نشان می‌دهد که گاهی اوقات، مشکلات متعدد با یکدیگر در ارتباط هستند و نیاز به یک رویکرد جامع برای عیب‌یابی و تعمیر دارند.

6. نگهداری ترمز موتور آسانسور – افزایش طول عمر و کاهش ریسک

همانطور که در مقاله جامع ما درباره راهنمای جامع نگهداری موتور آسانسور: افزایش طول عمر و بهره‌وری اشاره شد، نگهداری پیشگیرانه، کلید افزایش طول عمر و کاهش ریسک خرابی‌های ناگهانی است. این اصل در مورد ترمز آسانسور نیز صدق می‌کند.

الف: برنامه بازرسی‌های دوره‌ای ترمز موتور آسانسور: استانداردهای نگهداری

یک برنامه بازرسی منظم و دوره‌ای، تضمین‌کننده عملکرد صحیح ترمز در بلندمدت است. این بازرسی‌ها باید شامل چک لیست‌های هفتگی، ماهانه و سالانه باشند. در بازرسی‌های هفتگی، می‌توان به بررسی بصری صداهای غیرعادی و لغزش کابین پس از توقف پرداخت. بازرسی‌های ماهانه شامل بررسی فاصله هوایی (با فیلر گیج)، بررسی وضعیت لنت‌ها و فنرها، و تمیزکاری اولیه است. بازرسی‌های سالانه نیز شامل بررسی کامل‌تر اجزای الکتریکی بوبین، روانکاری مکانیزم‌ها (در صورت نیاز) و ثبت دقیق تمامی مشاهدات و اقدامات انجام شده در گزارشات بازرسی و نگهداری است. اهمیت ثبت گزارشات نه تنها برای پیگیری وضعیت آسانسور در طول زمان است، بلکه در صورت بروز مشکل، به عیب‌یابی سریع‌تر کمک می‌کند.

نکات کلیدی برای حفظ عملکرد بهینه ترمز

• حفظ نظافت محیط موتورخانه و ترمز: گرد و غبار، روغن و رطوبت می‌توانند به مرور زمان بر عملکرد ترمز تأثیر منفی بگذارند.
• بررسی منظم اتصالات الکتریکی بوبین: اطمینان از محکم بودن و عدم خوردگی اتصالات، از مشکلات احتمالی در عملکرد بوبین جلوگیری می‌کند.
• آموزش پرسنل نگهداری: آموزش صحیح پرسنل برای تشخیص علائم اولیه خرابی و اطلاع‌رسانی به موقع به تکنسین متخصص، می‌تواند از بروز مشکلات جدی‌تر پیشگیری کند.

ب: اهمیت تعویض به موقع قطعات مصرفی

لنت‌ها و فنرهای ترمز، قطعات مصرفی هستند و دارای عمر مفید مشخصی می‌باشند. عمر مفید لنت‌ها بسته به میزان استفاده از آسانسور، کیفیت لنت و شرایط محیطی، متفاوت است اما معمولاً بین 3 تا 5 سال تخمین زده می‌شود. فنرها نیز با گذشت زمان ممکن است قدرت خود را از دست بدهند. برنامه‌ریزی برای تعویض این قطعات پیش از خرابی کامل آن‌ها، از توقف‌های ناگهانی آسانسور و هزینه‌های تعمیرات اضطراری جلوگیری می‌کند. این رویکرد پیشگیرانه، نه تنها ایمنی را افزایش می‌دهد، بلکه هزینه‌های کلی نگهداری را نیز در بلندمدت کاهش می‌دهد.

ج: هزینه‌های تنظیم و تعمیر ترمز موتور آسانسور

موضوع هزینه‌ها همواره یکی از دغدغه‌های اصلی مدیران ساختمان و مالکان آسانسور است. شفافیت در تعرفه‌ها به برنامه‌ریزی بهتر و اعتماد متقابل کمک می‌کند.

عوامل موثر بر قیمت تنظیم و تعمیر ترمز آسانسور

• نوع و مدل موتور آسانسور: موتورهای گیربکس‌دار و بدون گیربکس، به دلیل تفاوت در پیچیدگی و دسترسی به قطعات، ممکن است هزینه‌های متفاوتی داشته باشند.
• شدت خرابی و نیاز به تعویض قطعات: یک تنظیم ساده فاصله هوایی ارزان‌تر از تعویض کامل لنت‌ها، فنرها یا بوبین است.
• هزینه قطعات یدکی: قیمت لنت، فنر و بوبین بسته به برند و کیفیت، متغیر است.
• دستمزد تکنسین و زمان صرف شده: تجربه و تخصص تکنسین و همچنین مدت زمان لازم برای انجام کار، بر دستمزد تأثیر می‌گذارد.
• موقعیت جغرافیایی و فوریت خدمات: در برخی مناطق، دستمزدها بالاتر است و خدمات اضطراری معمولاً شامل هزینه اضافی می‌شوند.

تعرفه‌های تقریبی برای خدمات مختلف (مهر 1405)

با توجه به نوسانات بازار و تفاوت‌های منطقه‌ای، ارائه قیمت‌های دقیق دشوار است، اما می‌توان تعرفه‌های تقریبی را برای درک بهتر ارائه داد. این ارقام صرفاً جهت اطلاع‌رسانی بوده و ممکن است در زمان مراجعه شما تغییر کرده باشند:

• هزینه تنظیم اولیه فک ترمز (بدون نیاز به تعویض قطعه): بین 800,000 تا 1,500,000 تومان
• هزینه تعویض لنت ترمز (شامل اجرت و قطعه، برای یک جفت لنت استاندارد): بین 2,000,000 تا 4,500,000 تومان
• هزینه تعمیر یا تعویض بوبین ترتند و برای دریافت قیمت دقیق، حتماً با شرکت‌های معتبر سرویس و نگهداری آسانسور تماس بگیرید و پیش فاکتور دریافت کنید.

اهمیت دریافت فاکتور رسمی و ضمانت خدمات

همواره توصیه می‌شود که برای تمامی خدمات مربوط به آسانسور، از جمله تنظیم و تعمیر ترمز، فاکتور رسمی و مکتوب دریافت کنید. این فاکتور باید شامل جزئیات خدمات انجام شده، قطعات تعویض شده و هزینه‌های مربوطه باشد. همچنین، از شرکت ارائه‌دهنده خدمات، ضمانت کتبی برای کار انجام شده و قطعات تعویضی دریافت کنید. این ضمانت، نه تنها نشان‌دهنده کیفیت کار است، بلکه در صورت بروز مشکلات احتمالی در آینده، حق پاسخگویی و پیگیری را برای شما محفوظ می‌دارد.

سوالات متداول

1. هر چند وقت یکبار باید ترمز آسانسور تنظیم شود؟

توصیه می‌شود که ترمز آسانسور حداقل سالی یک بار و در هر سرویس و نگهداری دوره‌ای جامع توسط تکنسین متخصص بررسی و در صورت نیاز تنظیم شود. البته، در آسانسورهای پرتردد یا در صورت مشاهده هرگونه علائم غیرعادی، باید فواصل بازرسی کوتاه‌تر باشد.

2. آیا می‌توان تنظیم ترمز آسانسور را خودمان انجام دهیم؟

خیر، به هیچ وجه توصیه نمی‌شود که افراد غیرمتخصص اقدام به تنظیم ترمز آسانسور کنند. این کار نیازمند دانش فنی عمیق، ابزارهای تخصصی و رعایت پروتکل‌های ایمنی بسیار دقیق است. تنظیم نادرست ترمز می‌تواند منجر به حوادث بسیار خطرناک و حتی مرگبار شود. همیشه از تکنسین‌های مجرب و دارای مجوز کمک بگیرید.

3. تفاوت ترمز AC و DC در آسانسور چیست و چه تأثیری بر تنظیم دارد؟

ترمزهای AC (جریان متناوب) و DC (جریان مستقیم) در نوع تغذیه بوبین ترمز تفاوت دارند. ترمزهای DC معمولاً عملکرد نرم‌تر و دقیق‌تری دارند و کمتر دچار لرزش می‌شوند، در حالی که ترمزهای AC ممکن است نیاز به مکانیزم‌های خاصی برای کاهش نویز و ارتعاش داشته باشند. در عمل، فرآیند تنظیم مکانیکی (فاصله هوایی و فنرها) در هر دو نوع مشابه است، اما عیب‌یابی بخش الکتریکی بوبین ممکن است تفاوت‌هایی داشته باشد.

4. علت صدای غیرعادی از ترمز آسانسور چیست و چگونه آن را برطرف کنیم؟

صداهای غیرعادی مانند جیغ، سوت یا تق‌تق از ترمز آسانسور می‌تواند نشانه‌هایی از سایش بیش از حد لنت‌ها، آلودگی دیسک ترمز، ضعف یا شکستگی فنرها، یا گیر کردن مکانیزم فک‌ها باشد. برای برطرف کردن آن، باید توسط تکنسین متخصص بررسی شود تا علت دقیق تشخیص داده شده و قطعات معیوب تعویض یا تنظیمات لازم انجام گیرد.

5. چگونه می‌توان عمر مفید لنت‌های ترمز را افزایش داد؟

برای افزایش عمر مفید لنت‌های ترمز، تنظیم صحیح فاصله هوایی، تمیز نگه داشتن دیسک ترمز از هرگونه آلودگی (روغن، گرد و غبار)، استفاده از لنت‌های با کیفیت و مطابق با استاندارد، و انجام بازرسی‌های دوره‌ای منظم برای اطمینان از عملکرد صحیح سیستم ترمز ضروری است.

6. آیا تنظیم نادرست ترمز می‌تواند منجر به سقوط آسانسور شود؟

بله، تنظیم نادرست ترمز یکی از عوامل اصلی و بسیار خطرناکی است که می‌تواند منجر به حوادث جدی از جمله لغزش کنترل‌نشده کابین یا در موارد شدید، سقوط آسانسور شود. ترمز یکی از مهمترین سیستم‌های ایمنی در آسانسور است و هرگونه سهل‌انگاری در تنظیم یا نگهداری آن می‌تواند عواقب جبران‌ناپذیری داشته باشد. تنظیم دقیق فک ترمز موتور آسانسور یکی از حیاتی‌ترین پارامترها در تضمین ایمنی مسافران و عملکرد نرم سیستم است.

نتیجه گیری

استاندارد فاصله هوایی (Air Gap): این فاصله باید با استفاده از آچار فیلر و دقیقاً مطابق کاتالوگ شرکت سازنده موتور (معمولاً بین ۰.۱ تا ۰.۳ میلی‌متر) تنظیم شود. رعایت این تلورانس بسیار کم تضمین می‌کند که مگنت‌ها در زمان وصل شدن جریان، توانایی جذب کامل فک‌ها را داشته باشند. فاصله بیش از حد باعث باز نشدن کامل ترمز و فاصله کمتر از حد باعث درگیری مداوم لنت، داغ شدن موتور و سوختن سیم‌پیچ می‌شود.

تنظیم و کالیبراسیون فنرها: میزان فشردگی فنرهای ترمز باید به اندازه‌ای باشد که نیروی بازدارنده (گشتاور ترمزی) کافی برای نگه داشتن ایمن کابین با ظرفیت نامی کامل (و تست‌های استاندارد با ۱۲۵٪ بار) را تامین کند.

تقارن عملکرد: مهم‌ترین اصل در تنظیم فنرها و فک‌ها، متقارن بودن آن‌هاست. فشار فنرها و فاصله هوایی در هر دو سمت (چپ و راست) باید کاملاً یکسان باشد تا توقف آسانسور نرم انجام گیرد و از شوک‌های فیزیکی به کابین یا سایش یک‌طرفه و نامتقارن لنت‌ها جلوگیری شود.

رعایت همزمان این پارامترها، نه‌تنها استهلاک مکانیکی سیستم محرکه و گیربکس را به حداقل می‌رساند، بلکه ضامن توقفی ایمن، دقیق (Leveling) و بدون لرزش در سر طبقات است. کنترل دقیق این فواصل با ابزار مناسب و بازبینی آن‌ها در سرویس‌های دوره‌ای، یک الزام غیرقابل‌‌چشم‌پوشی در نگهداری آسانسور محسوب می‌شود
