فلکه هرزگرد نیز از این قاعده مستثنی نیست و به عنوان یکی از اجزای کلیدی در سیستم تعلیق و حرکت آسانسور، وظیفه هدایت و تنظیم سیم بکسل‌ها را بر عهده دارد. با گذشت زمان و تحت تأثیر فشارهای مداوم، این قطعه نیز دچار فرسودگی و سایش می‌شود. زمان تعویض فلکه هرزگرد آسانسور زمانی فرا می‌رسد که نشانه‌های واضحی از خوردگی، ترک‌خوردگی، تغییر شکل شیارها یا سایش عمیق در سطح آن مشاهده شود. علاوه بر این، شنیدن صداهای غیرعادی مانند جیرجیر یا سوت کشیدن، لرزش کابین هنگام حرکت و هرگونه ناهماهنگی در سرعت یا حرکت روان آسانسور، همگی هشدارهایی جدی برای نیاز به بازرسی و احتمالاً تعویض این قطعه حیاتی هستند. به طور کلی، عمر مفید یک فلکه هرزگرد با کیفیت مناسب، بین ۱۰ تا ۱۵ سال تخمین زده می‌شود، اما این زمان می‌تواند بسته به کیفیت قطعه، شدت استفاده، نگهداری و شرایط محیطی، کوتاه‌تر یا بلندتر باشد.

1. فلکه هرزگرد آسانسور چیست؟ اجزا و انواع آن

تصور کنید آسانسور قلب تپنده‌ای دارد و سیم بکسل‌ها شریان‌های اصلی آن هستند که کابین را به حرکت درمی‌آورند. در این میان، هرزگرد آسانسور را می‌توان به دریچه‌ای تشبیه کرد که جریان حرکت را تنظیم و هدایت می‌کند. این قطعه که اغلب در بالای چاه آسانسور یا در موتورخانه قرار می‌گیرد، وظیفه دارد تا مسیر حرکت سیم بکسل‌ها را کنترل کرده و از انحراف یا سایش غیرضروری آن‌ها جلوگیری کند. بدون یک فلکه هرزگرد سالم و باکیفیت، سیم بکسل‌ها نمی‌توانند به درستی در مسیر خود حرکت کنند و این موضوع، ایمنی و کارایی آسانسور را به شدت تحت تأثیر قرار می‌دهد.

الف: اجزای فلکه هرزگرد آسانسور

فلکه هرزگرد در نگاه اول شاید یک قطعه ساده به نظر برسد، اما ساختار آن برای تحمل وزن و فشار زیاد طراحی شده است. هسته اصلی آن، یک دیسک فلزی (معمولاً از چدن یا فولاد آلیاژی) است که شیارهایی برای عبور سیم بکسل‌ها دارد. این شیارها باید کاملاً متناسب با قطر سیم بکسل‌ها باشند تا هم از لیز خوردن آن‌ها جلوگیری کنند و هم سایش غیریکنواخت را به حداقل برسانند. فلکه بر روی یک محور (شفت) سوار شده و توسط بلبرینگ‌ها یا بوش‌هایی با اصطکاک کم، به راحتی می‌چرخد. کیفیت مواد به کار رفته در ساخت، دقت ابعادی شیارها و مرغوبیت بلبرینگ‌ها، همگی در طول عمر و عملکرد صحیح فلکه هرزگرد نقش کلیدی دارند. وجود هرگونه ناهماهنگی در این اجزا، می‌تواند منجر به افزایش اصطکاک، سایش زودرس و در نهایت، خرابی قطعه شود.

ب: انواع فلکه هرزگرد آسانسور

فلکه‌های هرزگرد در آسانسورها بر اساس نوع آسانسور، ظرفیت، سرعت و طراحی سیستم تعلیق، انواع مختلفی دارند. شناخت این تفاوت‌ها برای انتخاب صحیح و تعویض مناسب حیاتی است:

• فلکه‌های هرزگرد موتورخانه (Machine Room Idler Sheaves): این نوع در آسانسورهای دارای موتورخانه، معمولاً در بالای چاه آسانسور یا روی دال موتورخانه نصب می‌شوند و وظیفه هدایت سیم بکسل‌ها را از موتور کششی به کابین و وزنه تعادل بر عهده دارند. تعداد و اندازه آن‌ها بستگی به نوع سیستم سیم بکسل‌کشی (مثلاً 1:1، 2:1 و …) دارد.
• فلکه‌های هرزگرد بدون موتورخانه (MRL Idler Sheaves): در آسانسورهای MRL (Machine Room Less) که موتور کششی در بالای چاه آسانسور نصب می‌شود، فلکه‌های هرزگرد نقش پیچیده‌تری در هدایت سیم بکسل‌ها ایفا می‌کنند و اغلب تعداد آن‌ها بیشتر است تا مسیر سیم بکسل‌ها را بهینه کنند. طراحی این فلکه‌ها باید بسیار فشرده و کارآمد باشد.
• فلکه‌های هرزگرد کششی (Traction Idler Sheaves): در برخی سیستم‌ها، فلکه هرزگرد علاوه بر هدایت، در ایجاد کشش لازم برای حرکت سیم بکسل‌ها نیز مشارکت دارد، هرچند وظیفه اصلی کشش بر عهده فلکه کششی (درایو موتور) است.

انتخاب نوع صحیح فلکه هرزگرد و اطمینان از مطابقت آن با مشخصات فنی آسانسور، گام اول در تضمین عملکرد طولانی‌مدت و ایمن سیستم است.

ج: عملکرد فلکه هرزگرد آسانسور

عملکرد فلکه هرزگرد در آسانسورها به ظاهر ساده، اما در باطن بسیار مهم است. در یک سیستم آسانسور کششی، سیم بکسل‌ها از روی فلکه کششی موتور عبور کرده و به کابین و وزنه تعادل متصل می‌شوند. فلکه هرزگرد در این مسیر قرار می‌گیرد تا سیم بکسل‌ها را در زاویه و مسیر صحیح هدایت کند و توزیع بار را متعادل سازد. به عنوان مثال، در سیستمی که سیم بکسل از موتور به سمت بالا می‌رود، سپس از روی یک فلکه هرزگرد در بالای چاه عبور کرده و به سمت پایین به کابین و وزنه تعادل می‌رسد، هرزگرد نقش “چرخ راهنما” را ایفا می‌کند. این چرخش روان و بدون اصطکاک اضافی، تضمین‌کننده حرکت نرم و پایدار کابین است. هرگونه مقاومت در چرخش فلکه هرزگرد، به معنای افزایش بار بر روی موتور، سایش بیشتر سیم بکسل‌ها و در نهایت، کاهش راندمان کلی آسانسور خواهد بود.

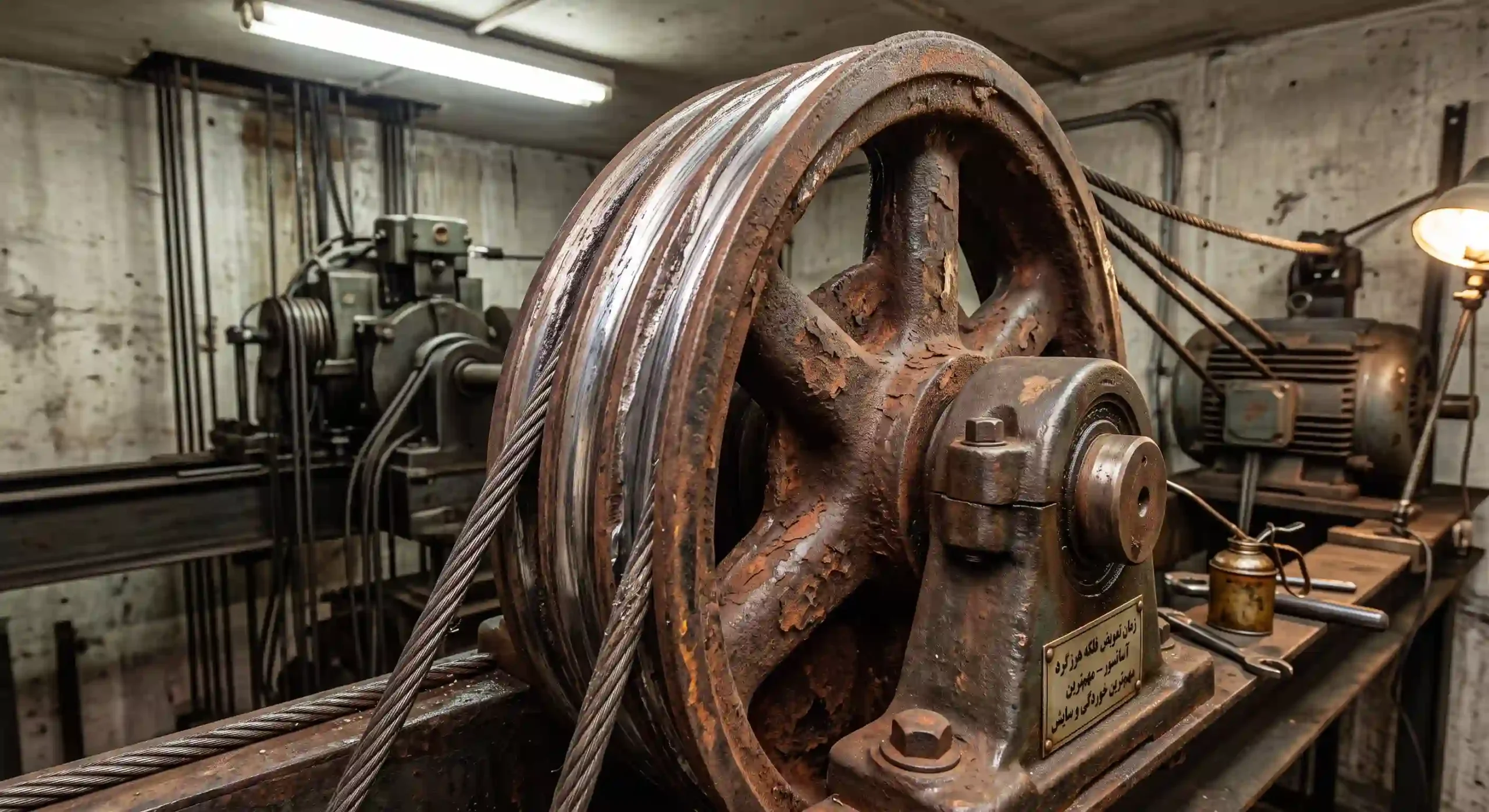

هرزگرد آسانسور

2. تعویض هرزگرد آسانسور – خطرات پنهان فرسودگی و سایش

نادیده گرفتن فرسودگی فلکه هرزگرد آسانسور، مانند نادیده گرفتن یک بیماری خاموش است که به مرور زمان سیستم را از پا درمی‌آورد. این سهل‌انگاری نه تنها می‌تواند هزینه‌های گزافی را در آینده به بار آورد، بلکه مهم‌تر از آن، ایمنی جان مسافران را به خطر می‌اندازد. فلکه هرزگرد فرسوده، نه تنها به خودی خود یک نقص محسوب می‌شود، بلکه می‌تواند زنجیره‌ای از مشکلات را در سایر اجزای آسانسور ایجاد کند.

الف: پیامدهای ایمنی عدم تعویض هرزگرد آسانسور

وقتی فلکه هرزگرد دچار سایش، ترک‌خوردگی یا تغییر شکل می‌شود، شیارهای آن دیگر نمی‌توانند سیم بکسل‌ها را به درستی نگه دارند. این امر می‌تواند منجر به لیز خوردن سیم بکسل‌ها از روی فلکه، سایش بیش از حد سیم بکسل‌ها و در نهایت، پارگی آن‌ها شود. تصور کنید کابینی در حال حرکت است و ناگهان سیم بکسل‌ها دچار مشکل می‌شوند؛ نتیجه می‌تواند سقوط آزاد کابین یا گیر افتادن ناگهانی آن بین طبقات باشد که هر دو سناریو، کابوس هر مسافر و مسئول ساختمان است. لرزش‌های غیرعادی ناشی از هرزگرد فرسوده نیز می‌تواند به مرور زمان به سایر قطعات مکانیکی آسیب رسانده و پایداری کلی سیستم را کاهش دهد. ایمنی، خط قرمز صنعت آسانسور است و تعویض به موقع قطعات فرسوده، اولین گام در حفظ این خط قرمز است.

ب: تأثیر بر عملکرد آسانسور؛ لرزش، صدا و کاهش راندمان

فراتر از خطرات ایمنی، یک فلکه هرزگرد فرسوده به طور مستقیم بر کیفیت سواری و راندمان آسانسور تأثیر می‌گذارد. اولین نشانه‌هایی که اغلب کاربران متوجه می‌شوند، شامل افزایش صداهای غیرعادی (مانند جیرجیر، سوت کشیدن یا تق‌تق)، لرزش کابین در حین حرکت و حتی حرکت‌های نامنظم و غیرروان است. این مشکلات نه تنها تجربه ناخوشایندی برای مسافران ایجاد می‌کنند، بلکه نشان‌دهنده افزایش اصطکاک و فشار بر روی موتور آسانسور هستند. موتور برای غلبه بر این اصطکاک اضافی، باید انرژی بیشتری مصرف کند که این به معنای افزایش مصرف برق و کاهش راندمان کلی سیستم است. در بلندمدت، این فشار اضافی می‌تواند منجر به خرابی زودهنگام موتور و سایر قطعات گران‌قیمت شود.

ج: هزینه‌های پنهان نگهداری نامناسب

بسیاری از مدیران ساختمان ممکن است تعویض فلکه هرزگرد را یک هزینه غیرضروری یا قابل تعویق تلقی کنند، اما این تفکر کاملاً اشتباه است. هزینه‌های پنهان ناشی از نگهداری نامناسب و تعویض دیرهنگام، به مراتب بیشتر از هزینه تعویض به موقع است. یک فلکه هرزگرد فرسوده می‌تواند باعث سایش سریع‌تر سیم بکسل‌ها شود که خود تعویض آن‌ها بسیار پرهزینه‌تر و زمان‌برتر است. همچنین، فشار وارده به موتور می‌تواند منجر به سوختن آن یا خرابی گیربکس شود که باز هم هزینه‌های تعمیر یا تعویض سرسام‌آوری دارد. علاوه بر این، توقفات ناخواسته آسانسور به دلیل خرابی‌های ناشی از هرزگرد فرسوده، می‌تواند باعث نارضایتی ساکنان، از دست رفتن زمان و حتی نیاز به تخلیه اضطراری مسافران شود که همگی هزینه‌های عملیاتی و اعتباری قابل توجهی را به همراه دارند. در مقالات پیشین ما در مورد اهمیت نگهداری پیشگیرانه آسانسور به تفصیل صحبت کرده‌ایم که مطالعه آن می‌تواند دید جامع‌تری به شما بدهد.

3. زمان تعویض فلکه هرزگرد آسانسور – مهم‌ترین علائم خوردگی و سایش

تشخیص زمان تعویض فلکه هرزگرد آسانسور نیازمند چشمانی تیزبین و گوش‌هایی شنوا است. تکنسین‌های متخصص آسانسور با تجربه فراوان، به خوبی می‌دانند که چه نشانه‌هایی از فرسودگی این قطعه خبر می‌دهند. اما حتی به عنوان یک مدیر ساختمان یا مسئول نگهداری، آشنایی با این علائم می‌تواند به شما کمک کند تا در مراحل اولیه مشکل را شناسایی کرده و برای بازرسی تخصصی اقدام کنید.

الف: بررسی نشانه‌های دیداری؛ ترک، شیار، خوردگی و تغییر شکل

بازرسی بصری منظم، اولین و مهم‌ترین گام در تشخیص فرسودگی فلکه هرزگرد است. این نشانه‌ها معمولاً به وضوح قابل مشاهده هستند:

• ترک‌خوردگی (Cracks): وجود هرگونه ترک، حتی ترک‌های مویی، بر روی بدنه فلکه یا در لبه شیارها، نشانه‌ای جدی از ضعف ساختاری و نیاز فوری به تعویض است. ترک می‌تواند تحت فشار گسترش یابد و منجر به شکست ناگهانی شود.
• سایش شیارها (Groove Wear): شیارهای فلکه باید شکلی U یا V شکل (بسته به نوع آسانسور) داشته باشند و عمق و پهنای یکنواختی داشته باشند. اگر شیارها به دلیل سایش، عمیق‌تر، پهن‌تر یا نامتقارن شده باشند، یا به شکل “زیربرش” (undercut) درآمده باشند، سیم بکسل به درستی در آن‌ها قرار نمی‌گیرد و دچار سایش بیشتر یا لیز خوردن می‌شود.
• خوردگی و زنگ‌زدگی (Corrosion and Rust): وجود زنگ‌زدگی شدید یا خوردگی در سطح فلکه، به خصوص در محیط‌های مرطوب، می‌تواند به تدریج باعث کاهش استحکام و ایجاد پستی و بلندی‌هایی شود که به سیم بکسل آسیب می‌رساند.
• تغییر شکل (Deformation): در موارد شدید، ممکن است فلکه دچار تغییر شکل ظاهری مانند کج شدن یا تاب برداشتن شود که معمولاً در اثر ضربه یا فشار بیش از حد رخ می‌دهد و عملکرد آن را کاملاً مختل می‌کند.

مثال‌ واقعی از فلکه‌های فرسوده و پیامدهای آن

در یکی از پروژه‌های اخیر بازرسی، با فلکه هرزگردی مواجه شدیم که شیارهای آن به قدری ساییده شده بود که قطر سیم بکسل از حد مجاز فراتر رفته و سیم بکسل به جای قرار گرفتن در شیار، عملاً روی لبه‌های تیز فلکه حرکت می‌کرد. نتیجه؟ سه رشته از هشت رشته سیم بکسل آسانسور دچار پارگی شده بودند و آسانسور در آستانه یک حادثه بزرگ قرار داشت. در مثالی دیگر، ترک‌های مویی در فلکه هرزگرد یک آسانسور قدیمی باعث شد که پس از چند سال، فلکه به طور کامل از هم بپاشد و کابین به صورت اضطراری متوقف شود. این موارد نشان می‌دهند که کوچکترین ناهنجاری ظاهری را نباید دست کم گرفت.

ب: بررسی علائم شنیداری؛ صداهای غیرعادی و ناهنجار

گوش دادن دقیق به صداهای آسانسور می‌تواند سرنخ‌های مهمی از سلامت فلکه هرزگرد به شما بدهد. در حالت عادی، حرکت آسانسور باید نسبتاً آرام و بدون صداهای ناهنجار باشد. اما اگر صداهای زیر را شنیدید، احتمالاً مشکلی وجود دارد:

• جیرجیر (Squeaking): اغلب ناشی از اصطکاک زیاد بلبرینگ‌ها به دلیل کمبود روغن‌کاری یا خرابی آن‌ها است.
• سوت کشیدن (Whistling): می‌تواند نشانه‌ای از سایش غیرعادی سیم بکسل‌ها در شیارها یا نامناسب بودن شیارها باشد.
• تق‌تق یا کوبش (Clunking/Thumping): معمولاً به دلیل لقی در بلبرینگ‌ها، شفت یا حتی شکستگی جزئی در فلکه رخ می‌دهد.
• صدای غژغژ (Grinding): نشان‌دهنده سایش شدید و فلز به فلز شدن قطعات داخلی بلبرینگ یا تماس نامناسب با اجزای دیگر است.

این صداها نه تنها آزاردهنده هستند، بلکه هشداری جدی برای خرابی قریب‌الوقوع فلکه هرزگرد و سایر اجزای مرتبط به شمار می‌روند.

ج: بررسی نشانه‌های عملیاتی؛ لرزش کابین، حرکت نامنظم و کاهش سرعت

علاوه بر نشانه‌های دیداری و شنیداری، عملکرد کلی آسانسور نیز می‌تواند وجود مشکل در فلکه هرزگرد را آشکار کند:

• لرزش کابین (Cabin Vibration): اگر کابین آسانسور در حین حرکت، به خصوص در سرعت‌های بالا، دچار لرزش‌های غیرعادی شود، ممکن است ناشی از نامتعادلی فلکه هرزگرد، خرابی بلبرینگ‌ها یا سایش ناهمگون شیارها باشد.
• حرکت نامنظم و غیرروان (Irregular/Jerky Movement): اگر آسانسور به جای حرکت نرم و پیوسته، با تکانه‌های کوچک یا تغییرات ناگهانی در سرعت حرکت می‌کند، می‌تواند نشانه‌ای از مشکلات در کشش سیم بکسل‌ها به دلیل فلکه هرزگرد فرسوده باشد.
• کاهش سرعت (Reduced Speed): افزایش اصطکاک در فلکه هرزگرد، بار اضافی بر روی موتور وارد می‌کند و می‌تواند منجر به کاهش سرعت کلی آسانسور، به خصوص در هنگام حمل بارهای سنگین، شود.

د: عمر مفید استاندارد فلکه هرزگرد چقدر است؟

به طور کلی، عمر مفید یک فلکه هرزگرد آسانسور با کیفیت مناسب، بین ۱۰ تا ۱۵ سال تخمین زده می‌شود. با این حال، این یک عدد ثابت نیست و عوامل متعددی بر آن تأثیر می‌گذارند. بر اساس گزارش‌های صنعتی و تجربیات میدانی، فلکه‌هایی که در آسانسورهای پرتردد (مانند مراکز خرید یا ساختمان‌های اداری شلوغ) استفاده می‌شوند، ممکن است عمر کوتاه‌تری داشته باشند (حتی کمتر از ۸ سال). در مقابل، آسانسورهای کم تردد مسکونی ممکن است تا ۲۰ سال نیز بدون نیاز به تعویض فلکه هرزگرد کار کنند، البته به شرط نگهداری منظم و شرایط محیطی مناسب. مهم‌تر از سن، وضعیت ظاهری و عملکردی قطعه است. اگر فلکه هرزگردی ۱۲ سال عمر کرده اما هیچ یک از علائم فرسودگی را نشان نمی‌دهد و در بازرسی‌ها سالم تشخیص داده می‌شود، نیازی به تعویض فوری نیست. اما اگر فلکه‌ای ۵ ساله، علائم سایش شدید را نشان دهد، باید بلافاصله تعویض شود.

ر: بازرسی‌ دوره‌ای فلکه هرزگرد

هیچ چیز به اندازه بازرسی‌های دوره‌ای و منظم توسط تکنسین‌های مجاز، در تشخیص زودهنگام مشکلات فلکه هرزگرد مؤثر نیست. یک برنامه بازرسی استاندارد باید شامل بررسی بصری دقیق شیارها و بدنه فلکه، بررسی وضعیت بلبرینگ‌ها (از نظر لقی و صدا)، اندازه‌گیری عمق شیارها و مقایسه آن با استانداردهای کارخانه، و همچنین بررسی کشش و وضعیت سیم بکسل‌ها باشد. این بازرسی‌ها معمولاً در قالب قراردادهای نگهداری سالانه یا فصلی انجام می‌شوند و به عنوان “چشم سوم” عمل می‌کنند که مشکلات پنهان را قبل از تبدیل شدن به بحران، شناسایی می‌کنند. ضرب‌المثل قدیمی “پیشگیری بهتر از درمان است” در مورد نگهداری آسانسور، کاملاً مصداق دارد.

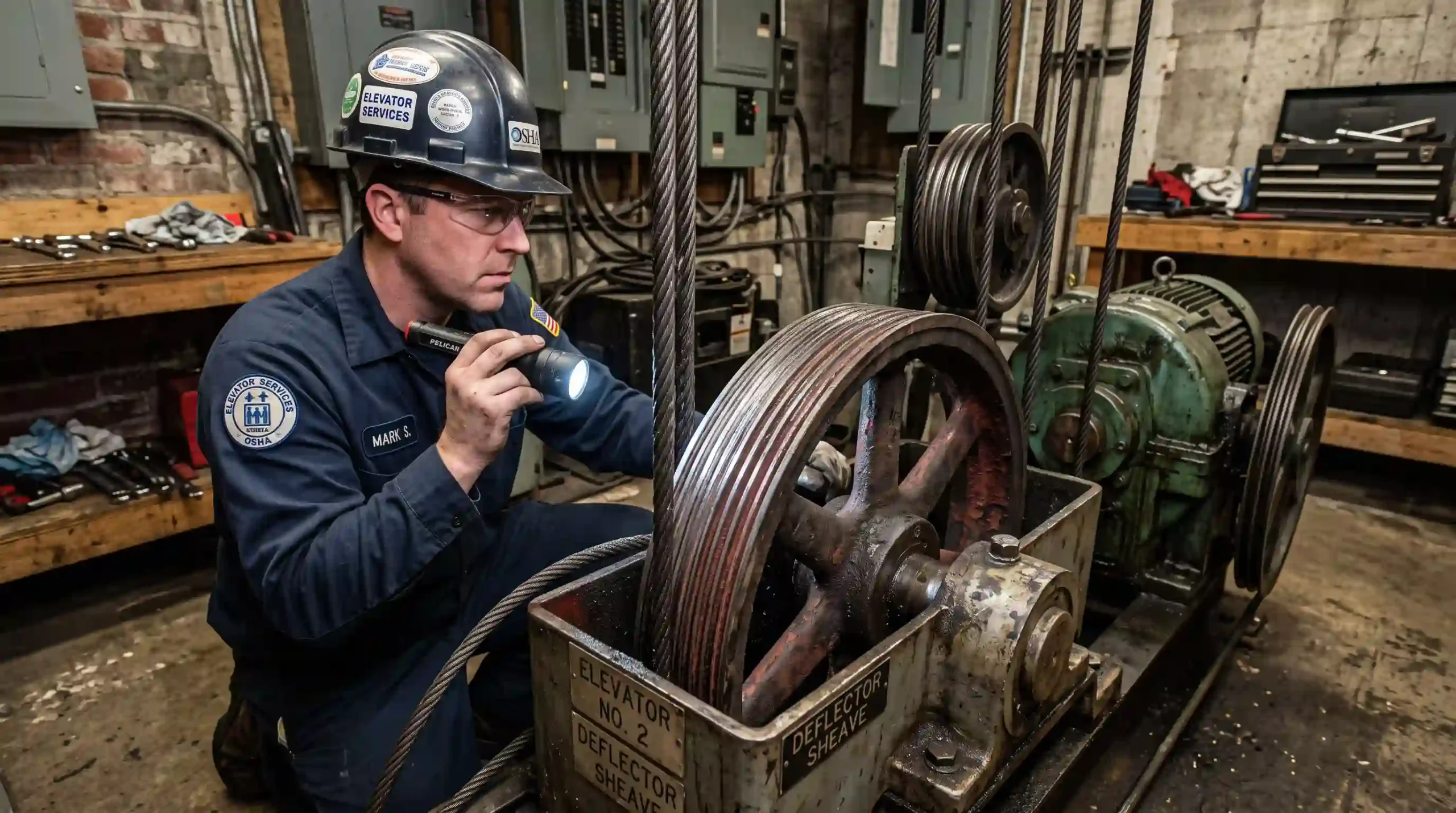

زمان تعویض فلکه هرزگرد آسانسور

4. مهمترین علائم خوردگی و سایش فلکه هرزگرد آسانسور

برای درک کامل زمان تعویض فلکه هرزگرد آسانسور، باید به ریشه‌های مشکل یعنی دلایل خوردگی و سایش آن نیز بپردازیم. این عوامل، مانند کرم‌های چوب در یک سازه چوبی، به تدریج سلامت فلکه را از بین می‌برند و عمر آن را به شدت کاهش می‌دهند.

الف: نصب و تنظیمات نادرست

بسیاری از مشکلات فلکه هرزگرد از همان ابتدای نصب نشأت می‌گیرد. اگر فلکه هرزگرد به درستی تراز نشده باشد، یا زاویه آن نسبت به سیم بکسل‌ها نامناسب باشد، سیم بکسل‌ها به جای اینکه در مرکز شیار حرکت کنند، به یک طرف شیار فشار می‌آورند. این فشار نامتقارن، باعث سایش غیریکنواخت و سریع شیارها می‌شود. همچنین، عدم تنظیم صحیح کشش سیم بکسل‌ها در حین نصب می‌تواند منجر به بارگذاری بیش از حد بر روی فلکه و تسریع فرسودگی آن شود. به عنوان مثال، در یک آسانسور که فلکه هرزگرد آن در حین نصب کمی کج نصب شده بود، پس از تنها ۳ سال، شیارهای یک طرف فلکه به شدت ساییده شده بودند در حالی که طرف دیگر تقریباً سالم مانده بود.

ب: کیفیت پایین مواد اولیه و ساخت

همانند هر قطعه مکانیکی دیگری، کیفیت مواد اولیه و فرآیند ساخت فلکه هرزگرد تأثیر مستقیمی بر طول عمر آن دارد. فلکه‌هایی که از آلیاژهای ضعیف یا با فرآیندهای ریخته‌گری نامناسب تولید می‌شوند، مقاومت کمتری در برابر سایش، ترک‌خوردگی و خستگی فلز دارند. شیارهای آن‌ها ممکن است به سرعت تغییر شکل دهند و بلبرینگ‌های بی‌کیفیت نیز زودتر از موعد خراب شوند. در بازار ایران، متاسفانه برخی قطعات بی‌کیفیت با قیمت پایین‌تر عرضه می‌شوند که در کوتاه‌مدت هزینه کمتری دارند، اما در بلندمدت با خرابی‌های مکرر و نیاز به تعویض زودهنگام، هزینه‌های بسیار بیشتری را تحمیل می‌کنند. سرمایه‌گذاری در قطعات باکیفیت و استاندارد، همیشه یک تصمیم اقتصادی هوشمندانه است.

ج: نگهداری ضعیف و عدم روغن‌کاری مناسب

فلکه هرزگرد نیز مانند سایر قطعات متحرک، برای عملکرد روان و بهینه نیازمند نگهداری منظم است. عدم روغن‌کاری مناسب بلبرینگ‌ها، باعث افزایش اصطکاک و گرمای بیش از حد می‌شود که به سرعت به بلبرینگ‌ها آسیب می‌رساند و چرخش فلکه را مختل می‌کند. همچنین، تجمع گرد و غبار، ذرات فلز و سایر آلاینده‌ها در شیارها می‌تواند به عنوان یک عامل ساینده عمل کرده و سایش سیم بکسل و شیارها را تسریع کند. تمیزکاری منظم و استفاده از روان‌کننده‌های مناسب و توصیه‌شده توسط سازنده، نقش حیاتی در افزایش طول عمر فلکه هرزگرد دارد.

د: شرایط محیطی و عوامل خارجی

محیطی که آسانسور در آن کار می‌کند نیز می‌تواند بر عمر فلکه هرزگرد تأثیر بگذارد. در مناطق با رطوبت بالا، خطر زنگ‌زدگی و خوردگی فلکه افزایش می‌یابد. در محیط‌های پرگرد و غبار، ذرات معلق می‌توانند به داخل بلبرینگ‌ها نفوذ کرده و باعث سایش داخلی شوند. نوسانات شدید دما نیز می‌تواند باعث انبساط و انقباض مواد شده و به مرور زمان به ساختار فلکه آسیب برساند. محافظت از موتورخانه و چاه آسانسور در برابر این عوامل محیطی، می‌تواند به حفظ سلامت فلکه هرزگرد کمک کند.

ر: استفاده بیش از حد و بارگذاری نامناسب

آسانسورها برای ظرفیت مشخصی طراحی شده‌اند. استفاده بیش از حد از آسانسور (تعداد سفرهای بسیار زیاد در روز) یا بارگذاری مداوم آن با وزنی بیش از ظرفیت مجاز، فشار مضاعفی بر تمام اجزای سیستم، از جمله فلکه هرزگرد، وارد می‌کند. این فشار اضافی باعث خستگی سریع‌تر فلز، سایش عمیق‌تر شیارها و خرابی زودهنگام بلبرینگ‌ها می‌شود. رعایت ظرفیت مجاز و خودداری از اضافه بار، نه تنها عمر فلکه هرزگرد، بلکه عمر کلی آسانسور را به شدت افزایش می‌دهد.

5. نحوه تعویض فلکه هرزگرد آسانسور – مراحل اجرایی و ملاحظات ایمنی

تعویض فلکه هرزگرد آسانسور یک فرآیند تخصصی و حساس است که باید صرفاً توسط تکنسین‌های مجرب و دارای صلاحیت انجام شود. این کار نه تنها به دانش فنی بالا نیاز دارد، بلکه رعایت دقیق پروتکل‌های ایمنی در آن از اهمیت بالایی برخوردار است. هرگونه اشتباه در نحوه تعویض فلکه هرزگرد آسانسور می‌تواند پیامدهای جبران‌ناپذیری به همراه داشته باشد.

الف: برنامه‌ریزی و آماده‌سازی تعویض فلکه هرزگرد آسانسور

پیش از شروع هر کاری، برنامه‌ریزی دقیق حرف اول را می‌زند. ابتدا باید زمان مناسبی برای توقف آسانسور در نظر گرفته شود تا کمترین اختلال برای ساکنین ایجاد شود. سپس، مراحل زیر باید به دقت انجام شوند:

• اعلام توقف آسانسور: با نصب تابلوهای هشدار در طبقات، کاربران را از توقف آسانسور مطلع کنید.
• قطع کامل برق: مهم‌ترین گام ایمنی است. برق اصلی آسانسور از موتورخانه قطع و اطمینان حاصل شود که هیچ کس قادر به وصل مجدد آن نیست (استفاده از قفل ایمنی).
• تأمین قطعات یدکی: فلکه هرزگرد جدید باید دقیقاً مطابق با مشخصات فنی آسانسور (قطر، تعداد شیار، عمق شیار، نوع بلبرینگ) باشد. استفاده از قطعه نامناسب می‌تواند به کل سیستم آسیب برساند.
• تأمین ابزار و تجهیزات: لیستی از تمام ابزارهای مورد نیاز (مانند آچار، انبر، جک، سیم بکسل‌گیر، ابزار اندازه‌گیری) تهیه و اطمینان حاصل شود که همگی در دسترس و سالم هستند.
• تثبیت کابین و وزنه تعادل: قبل از دستکاری سیم بکسل‌ها، کابین و وزنه تعادل باید در موقعیت ایمن و ثابت قرار گیرند و با استفاده از مهارکننده‌های مناسب (مانند گیره‌های سیم بکسل)، از حرکت ناخواسته آن‌ها جلوگیری شود.

ب: ابزار و تجهیزات مورد نیاز

برای تعویض فلکه هرزگرد، تکنسین‌ها به مجموعه‌ای از ابزارهای تخصصی نیاز دارند:

• آچار بکس و رینگی در سایزهای مختلف
• جک هیدرولیک یا مکانیکی برای بلند کردن فلکه
• سیم بکسل‌گیر (Rope Grips) برای مهار سیم بکسل‌ها
• نشانگر لیزری یا تراز برای تراز کردن فلکه جدید
• کولیس یا میکرومتر برای اندازه‌گیری دقیق شیارها
• گریس و گریس‌پمپ برای روغن‌کاری بلبرینگ‌ها
• چکش و ابزارهای ضربه‌ای (در صورت نیاز)
• لوازم حفاظت فردی (کلاه ایمنی، دستکش، کفش ایمنی)

ج: مراحل گام به گام تعویض فلکه هرزگرد آسانسور

فرآیند تعویض به شرح زیر است:

• مهار سیم بکسل‌ها: پس از تثبیت کابین و وزنه، سیم بکسل‌ها را با استفاده از سیم بکسل‌گیرها در نقطه‌ای امن مهار کنید تا از شل شدن کامل آن‌ها جلوگیری شود.
• شل کردن کشش: کشش سیم بکسل‌ها را از طریق سیستم تنظیم کشش (معمولاً در بخش وزنه تعادل) به آرامی شل کنید تا فلکه هرزگرد آزاد شود.
• باز کردن فلکه قدیمی: پیچ‌ها و اتصالات نگهدارنده فلکه هرزگرد را باز کرده و فلکه قدیمی را با احتیاط از روی شفت جدا کنید. در صورت نیاز از جک برای بلند کردن یا حمایت از فلکه استفاده کنید.
• بازرسی شفت و بلبرینگ‌ها: شفت (محور) را از نظر هرگونه آسیب، خوردگی یا خمش بررسی کنید. بلبرینگ‌های جدید (اگر همراه فلکه نیستند) باید روی شفت نصب شوند.
• نصب فلکه جدید: فلکه هرزگرد جدید را با دقت روی شفت قرار داده و اطمینان حاصل کنید که به درستی جا افتاده است. پیچ‌ها و اتصالات را محکم کنید.
• تنظیم کشش سیم بکسل‌ها: کشش سیم بکسل‌ها را به آرامی و با دقت تنظیم کنید. این مرحله بسیار حساس است و باید توسط تکنسین ماهر انجام شود تا کشش در تمام سیم بکسل‌ها یکنواخت باشد.
• تراز کردن فلکه: با استفاده از تراز لیزری یا ابزارهای دقیق، اطمینان حاصل کنید که فلکه هرزگرد کاملاً تراز و در یک راستا با فلکه کششی موتور و سیم بکسل‌ها قرار دارد.

د: نکات ایمنی حیاتی در حین تعویض فلکه هرزگرد آسانسور

ایمنی در این عملیات حرف اول و آخر را می‌زند:

• هرگز بدون قطع کامل برق کار نکنید.
• همیشه از تجهیزات حفاظت فردی (PPE) مناسب استفاده کنید.
• مطمئن شوید که کابین و وزنه تعادل به درستی مهار شده‌اند.
• از ابزارهای مناسب و در شرایط خوب استفاده کنید.
• به هیچ وجه عجله نکنید و تمام مراحل را با دقت انجام دهید.
• همیشه یک همکار برای کمک و نظارت بر ایمنی داشته باشید.
• پس از اتمام کار، تمام ابزارها را جمع‌آوری و منطقه را پاکسازی کنید.

ر: تنظیمات پس از تعویض: اطمینان از عملکرد صحیح و بهینه آسانسور

پس از نصب فلکه جدید، کار هنوز تمام نشده است. تنظیمات نهایی و تست‌های عملکردی ضروری است:

• بازرسی نهایی: تمام اتصالات، پیچ‌ها و مهره‌ها را مجدداً بررسی و محکم کنید.
• تنظیم کشش سیم بکسل‌ها: اطمینان حاصل کنید که کشش تمام سیم بکسل‌ها یکسان و در محدوده مجاز است.
• روغن‌کاری: بلبرینگ‌های فلکه جدید را با گریس مناسب روغن‌کاری کنید.
• تست عملکردی: برق آسانسور را وصل کرده و چندین بار آسانسور را در تمام طبقات به صورت خالی و سپس با بار آزمایش کنید. به صداها، لرزش‌ها و روانی حرکت دقت کنید.
• تنظیمات نهایی: در صورت نیاز، تنظیمات دقیق‌تری روی سیستم کنترل آسانسور یا تراز فلکه انجام دهید تا عملکرد بهینه حاصل شود.

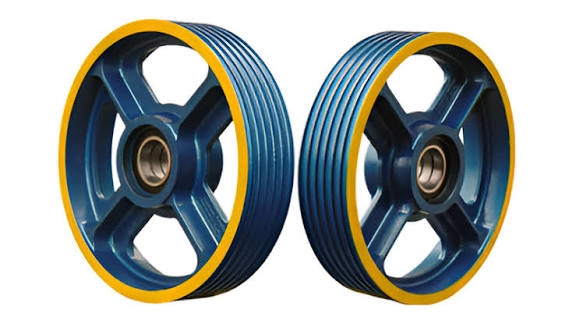

هزینه تعویض فلکه هرزگرد آسانسور

6. هزینه تعویض فلکه هرزگرد آسانسور – برآورد قیمت و عوامل مؤثر

درک هزینه تعویض فلکه هرزگرد آسانسور برای هر مدیر ساختمان یا مجتمع بسیار مهم است تا بتواند بودجه‌بندی مناسبی داشته باشد. این هزینه تنها شامل قیمت قطعه نمی‌شود، بلکه مجموعه‌ای از عوامل را در بر می‌گیرد که در ادامه به تفصیل بررسی خواهیم کرد.

الف: مؤلفه‌های اصلی هزینه؛ دستمزد تکنسین، قیمت قطعه و خدمات جانبی

هزینه کلی تعویض فلکه هرزگرد معمولاً از سه مؤلفه اصلی تشکیل می‌شود:

الف: عوامل تأثیرگذار بر قیمت نهایی؛ نوع آسانسور، برند فلکه، پیچیدگی کار و موقعیت جغرافیایی

چندین عامل می‌توانند بر قیمت نهایی تعویض تأثیر بگذارند:

• نوع آسانسور: آسانسورهای کششی بدون موتورخانه (MRL) ممکن است به دلیل دسترسی سخت‌تر و پیچیدگی بیشتر در سیستم سیم بکسل‌کشی، هزینه دستمزد بالاتری داشته باشند.
• برند و کیفیت فلکه: فلکه‌های تولید شده توسط برندهای معتبر و با کیفیت بالا، گران‌تر هستند اما طول عمر و کارایی بهتری دارند.
• تعداد فلکه‌های تعویضی: اگر نیاز به تعویض چند فلکه باشد، هزینه کلی افزایش می‌یابد، اما ممکن است دستمزد تکنسین برای هر فلکه به صورت جزئی کاهش یابد.
• پیچیدگی کار: در برخی موارد، به دلیل فضای محدود یا مشکلات جانبی، فرآیند تعویض پیچیده‌تر و زمان‌برتر می‌شود که بر دستمزد تأثیر می‌گذارد.
• موقعیت جغرافیایی: هزینه‌ها در شهرهای بزرگ و پایتخت معمولاً بالاتر از شهرهای کوچک‌تر است.
• شرکت ارائه‌دهنده خدمات: شرکت‌های معتبر با تیم‌های تخصصی و بیمه مسئولیت، ممکن است تعرفه‌های بالاتری داشته باشند، اما خدمات مطمئن‌تری ارائه می‌دهند.

ب: برآورد میانگین هزینه تعویض در سال خرداد 1405

با در نظر گرفتن تمام مؤلفه‌ها و عوامل تأثیرگذار، برآورد میانگین هزینه تعویض فلکه هرزگرد آسانسور (برای یک فلکه) در بازار ایران، بین 3,500,000 تا 15,000,000 تومان متغیر است. این ارقام شامل قیمت قطعه، دستمزد نصب و خدمات جانبی معمول می‌شود. برای آسانسورهای خاص یا در شرایط بسیار پیچیده، این هزینه می‌تواند بالاتر نیز برود. توصیه می‌شود همیشه از چند شرکت معتبر استعلام قیمت بگیرید و جزئیات خدمات ارائه شده را به دقت مقایسه کنید.

ج: مقایسه هزینه تعمیر در مقابل تعویض فلکه هرزگرد آسانسور

یکی از سوالات رایج این است که آیا می‌توان فلکه هرزگرد را تعمیر کرد یا حتماً باید تعویض شود؟ در اکثر موارد، تعمیر فلکه هرزگرد به خصوص در مورد سایش شیارها یا ترک‌خوردگی عمیق، توصیه نمی‌شود. دلیل آن این است که تعمیرات معمولاً موقتی هستند و نمی‌توانند استحکام و ایمنی اولیه قطعه را بازگردانند. به عنوان مثال، بازسازی شیارها ممکن است باعث تغییر در متریال و سختی سطح شود که به سیم بکسل‌ها آسیب می‌رساند. در بلندمدت، فلکه تعمیر شده به سرعت مجدداً دچار خرابی می‌شود و هزینه‌های اضافی را به همراه دارد. از نظر اقتصادی و ایمنی، تعویض کامل فلکه هرزگرد با یک قطعه نو و استاندارد، همیشه بهترین و مقرون‌به‌صرفه‌ترین راه حل در بلندمدت است. هزینه اولیه تعویض ممکن است بیشتر به نظر برسد، اما با جلوگیری از حوادث احتمالی، کاهش هزینه‌های نگهداری و افزایش عمر مفید آسانسور، در نهایت به نفع شما خواهد بود.

7. نگهداری صحیح از فلکه هرزگرد آسانسور

همانطور که می‌دانیم، پیشگیری همیشه بهتر از درمان است. با رعایت اصول نگهداری صحیح، می‌توانیم به طور قابل توجهی عمر مفید فلکه هرزگرد آسانسور را افزایش دهیم و از هزینه‌های بالای تعویض زودهنگام و تعمیرات اضطراری جلوگیری کنیم.

الف: برنامه‌ریزی بازرسی‌های منظم: چک‌لیست بازرسی‌ دوره‌ای

اساسی‌ترین راهکار برای افزایش طول عمر فلکه هرزگرد، برنامه‌ریزی برای بازرسی‌های منظم و دوره‌ای توسط تکنسین‌های متخصص است. یک چک‌لیست بازرسی جامع باید شامل موارد زیر باشد:

• بازرسی بصری شیارها: بررسی دقیق شیارها از نظر سایش، ترک‌خوردگی، تغییر شکل یا وجود هرگونه مواد خارجی.
• اندازه‌گیری عمق شیارها: مقایسه عمق و پهنای شیارها با استانداردهای کارخانه. هرگونه انحراف بیش از حد مجاز، نشان‌دهنده نیاز به تعویض است.
• بررسی بلبرینگ‌ها: گوش دادن به صداهای غیرعادی (جیرجیر، غژغژ)، بررسی لقی شفت و اطمینان از چرخش روان فلکه.
• کنترل روغن‌کاری: بررسی وضعیت گریس در بلبرینگ‌ها و اطمینان از عدم نشتی.
• بازرسی سیم بکسل‌ها: بررسی وضعیت سیم بکسل‌ها از نظر سایش، پارگی، زنگ‌زدگی و کشش یکنواخت، زیرا سلامت سیم بکسل‌ها مستقیماً بر فلکه هرزگرد تأثیر می‌گذارد.
• تراز بودن فلکه: اطمینان از اینکه فلکه هرزگرد در یک راستا با فلکه کششی موتور و سیم بکسل‌ها قرار دارد.

ب: اهمیت روغن‌کاری و تمیزکاری

بلبرینگ‌های فلکه هرزگرد برای عملکرد صحیح و کاهش اصطکاک، نیازمند روغن‌کاری منظم با گریس مناسب هستند. نوع گریس و فواصل زمانی روغن‌کاری باید مطابق با توصیه‌های سازنده باشد. روغن‌کاری ناکافی یا استفاده از گریس نامناسب، باعث افزایش اصطکاک، تولید گرما و خرابی سریع بلبرینگ‌ها می‌شود. علاوه بر روغن‌کاری، تمیزکاری منظم شیارها از گرد و غبار، ذرات فلزی و سایر آلاینده‌ها نیز حیاتی است. این ذرات می‌توانند به عنوان مواد ساینده عمل کرده و سایش شیارها و سیم بکسل‌ها را تسریع کنند. یک فلکه تمیز و روان، عمر بسیار طولانی‌تری خواهد داشت.

ج: پایش و تنظیم کشش سیم بکسل

کشش یکنواخت سیم بکسل‌ها بر روی فلکه هرزگرد، برای توزیع متوازن بار و جلوگیری از سایش غیریکنواخت شیارها ضروری است. اگر کشش در یکی از سیم بکسل‌ها بیشتر یا کمتر از بقیه باشد، فلکه تحت فشار نامتقارن قرار می‌گیرد و شیارها به صورت ناهمگون ساییده می‌شوند. تکنسین‌های آسانسور باید به صورت دوره‌ای با استفاده از ابزارهای مخصوص (مانند کشش‌سنج سیم بکسل)، کشش هر سیم بکسل را بررسی و در صورت نیاز، آن را تنظیم کنند. این کار نه تنها عمر فلکه هرزگرد را افزایش می‌دهد، بلکه به سلامت کلی سیم بکسل‌ها نیز کمک می‌کند.

8. استانداردها و مقررات زمان تعویض فلکه هرزگرد آسانسور

صنعت آسانسور، صنعتی است که با جان انسان‌ها سر و کار دارد، بنابراین تدوین و رعایت استانداردها و مقررات دقیق در آن از اهمیت بالایی برخوردار است. فلکه هرزگرد نیز به عنوان یک قطعه ایمنی‌محور، مشمول این استانداردهاست.

الف: استانداردهای ملی و بین‌المللی (مانند استاندارد 6303 ایران)

در ایران، استاندارد ملی ایران به شماره 6303 (ISIRI 6303) که برگرفته از استانداردهای اروپایی EN 81 است، به طور جامع به طراحی، ساخت، نصب و نگهداری آسانسورها می‌پردازد. این استاندارد شامل الزامات دقیقی برای فلکه‌های هرزگرد نیز می‌شود، از جمله:

• جنس و خواص مکانیکی: مشخصات مربوط به مقاومت کششی، سختی و ترکیب شیمیایی مواد مورد استفاده در ساخت فلکه.
• ابعاد و تلرانس‌ها: الزامات دقیق برای قطر فلکه، ابعاد و شکل شیارها، و تلرانس‌های مجاز برای جلوگیری از سایش سیم بکسل.
• روش‌های آزمون: تست‌های لازم برای اطمینان از کیفیت و دوام فلکه، مانند تست خستگی یا تست بار.
• علامت‌گذاری: لزوم درج اطلاعاتی مانند نام سازنده، ظرفیت و تاریخ ساخت بر روی فلکه.

رعایت این استانداردها نه تنها تضمین‌کننده کیفیت و ایمنی فلکه هرزگرد است، بلکه از نظر قانونی نیز الزامی است و در صورت بروز حادثه، عدم رعایت آن‌ها می‌تواند عواقب جدی برای مسئولین ساختمان و شرکت نگهداری داشته باشد.

ب: نقش تکنسین‌های مجاز و شرکت‌های معتبر

همانطور که بارها اشاره شد، تعویض و نگهداری فلکه هرزگرد آسانسور باید صرفاً توسط تکنسین‌های دارای گواهینامه معتبر و شرکت‌های مجاز آسانسور انجام شود. این تکنسین‌ها نه تنها دانش فنی لازم را دارند، بلکه با آخرین استانداردها و پروتکل‌های ایمنی آشنا هستند. یک شرکت معتبر، قطعات یدکی باکیفیت و استاندارد را تأمین می‌کند، از ابزارهای مناسب استفاده می‌نماید و مسئولیت کار خود را بر عهده می‌گیرد. همکاری با چنین شرکت‌هایی، بهترین تضمین برای ایمنی، طول عمر و عملکرد بهینه آسانسور شماست.

سوالات متداول

1. آیا می‌توان فلکه هرزگرد را تعمیر کرد یا حتماً باید تعویض شود؟

در اکثر موارد، به خصوص برای سایش شیارها یا ترک‌خوردگی، تعمیر فلکه هرزگرد توصیه نمی‌شود. تعمیرات معمولاً موقتی هستند و نمی‌توانند استحکام و ایمنی اولیه قطعه را بازگردانند. از نظر ایمنی و اقتصادی در بلندمدت، تعویض کامل فلکه با یک قطعه نو و استاندارد، بهترین راه حل است.

2. چگونه می‌توان عمر مفید فلکه هرزگرد را افزایش داد؟

عمر مفید فلکه هرزگرد با بازرسی‌های منظم، روغن‌کاری به موقع بلبرینگ‌ها، تمیزکاری شیارها از گرد و غبار، تنظیم صحیح و یکنواخت کشش سیم بکسل‌ها، و عدم استفاده بیش از حد از آسانسور (اضافه بار) به طور قابل توجهی افزایش می‌یابد.

3. فلکه هرزگرد آسانسور از چه جنسی ساخته می‌شود؟

فلکه‌های هرزگرد معمولاً از چدن خاکستری، چدن نشکن (داکتیل) یا فولاد آلیاژی ساخته می‌شوند. انتخاب جنس بستگی به ظرفیت و نوع آسانسور و همچنین استانداردهای سازنده دارد. کیفیت مواد اولیه در طول عمر قطعه بسیار مؤثر است.

4. آیا صدای جیرجیر از هرزگرد همیشه نشانه خرابی است؟

صدای جیرجیر از هرزگرد معمولاً نشانه‌ای از اصطکاک زیاد در بلبرینگ‌ها به دلیل کمبود روغن‌کاری یا خرابی آن‌ها است. این صدا هشدار جدی است و باید بلافاصله توسط تکنسین بررسی شود تا از آسیب‌های جدی‌تر جلوگیری شود.

5. تفاوت فلکه هرزگرد و فلکه کششی آسانسور چیست؟

فلکه کششی (traction sheave) مستقیماً به موتور آسانسور متصل است و نیروی محرکه موتور را از طریق اصطکاک به سیم بکسل‌ها منتقل می‌کند تا کابین حرکت کند. فلکه هرزگرد (idler sheave) اما به موتور متصل نیست و صرفاً برای هدایت سیم بکسل‌ها در مسیر صحیح و ایجاد زاویه مناسب برای کشش به کار می‌رود و هیچ نیروی محرکه‌ای تولید نمی‌کند.

6. چه زمانی باید برای بازرسی هرزگرد آسانسور با متخصص تماس گرفت؟

اگر هر یک از علائم زیر را مشاهده کردید: صداهای غیرعادی (جیرجیر، سوت، تق‌تق)، لرزش کابین، حرکت نامنظم، ترک‌خوردگی یا سایش عمیق در شیارهای فلکه، یا اگر آسانسور به سن ۱۰ سالگی رسیده است و بازرسی تخصصی انجام نشده، باید فوراً با یک شرکت نگهداری آسانسور معتبر تماس بگیرید.

نتیجه‌گیری

در پایان، باید تأکید کرد که فلکه هرزگرد آسانسور، قطعه‌ای کوچک اما با نقشی عظیم در ایمنی و کارایی سیستم است. نادیده گرفتن علائم فرسودگی آن، نه تنها می‌تواند به هزینه‌های گزاف تعمیرات و توقفات ناخواسته منجر شود، بلکه مهم‌تر از آن، خطرات جانی جبران‌ناپذیری را به همراه دارد. زمان تعویض فلکه هرزگرد آسانسور، یک تصمیم فنی است که باید بر اساس بازرسی‌های دقیق، علائم مشهود و توصیه‌های متخصصین گرفته شود.

به عنوان مسئولین ساختمان یا مدیران مجتمع، وظیفه ماست که با برنامه‌ریزی برای بازرسی‌های منظم، استفاده از قطعات یدکی با کیفیت و همکاری با شرکت‌های نگهداری معتبر، سلامت و ایمنی آسانسورهای خود را تضمین کنیم. این سرمایه‌گذاری در نگهداری پیشگیرانه، نه تنها از جان انسان‌ها محافظت می‌کند، بلکه به طور هوشمندانه، طول عمر آسانسور را افزایش داده و در بلندمدت هزینه‌های شما را کاهش خواهد داد. پس، به هشدارهای آسانسور خود گوش دهید و تعویض به موقع فلکه هرزگرد را جدی بگیرید تا آینده‌ای ایمن و بدون دغدغه برای آسانسور خود رقم بزنید. همین امروز با متخصصین ما مشورت کنید و برنامه بازرسی آسانسور خود را به‌روزرسانی نمایید.
