در دنیای پر سرعت و عمودی امروز، آسانسورها نقشی حیاتی در جابجایی ایمن و کارآمد افراد و بارها ایفا می‌کنند. اما در قلب این سیستم پیچیده، عنصری پنهان اما حیاتی وجود دارد که مسئولیت اصلی حرکت و ایمنی را بر عهده دارد: سیم بکسل آسانسور. این قطعه که از رشته‌های فولادی بافته شده تشکیل شده است، وظیفه اصلی نگهداری کابین، وزنه تعادل و انتقال نیروی محرکه از موتور به کابین را بر عهده دارد و تضمین‌کننده حرکت نرم، پایدار و مهم‌تر از همه، ایمن آسانسور است. انتخاب، نصب و نگهداری صحیح آن، کلید طول عمر و عملکرد بی‌نقص هر آسانسور محسوب می‌شود.

1. سیم بکسل آسانسور چیست؟

این سوالی است که شاید در نگاه اول ساده به نظر برسد، اما پاسخ آن در عمق مهندسی و اهمیت حیاتی آن در سیستم آسانسور نهفته است. سیم بکسل، در واقع مجموعه‌ای از سیم‌های فولادی است که با آرایش خاصی به دور یک مغزی پیچیده شده‌اند تا یک ساختار واحد و بسیار مقاوم را تشکیل دهند. این ساختار، ستون فقرات سیستم تعلیق آسانسور است و مسئولیت اتصال کابین و وزنه تعادل به موتور را بر عهده دارد. بدون این شریان‌های فولادی، آسانسور صرفاً یک جعبه فلزی بی‌حرکت خواهد بود. نقش آن فراتر از صرفاً کشیدن و بالا بردن است؛ بلکه باید بارهای دینامیکی و استاتیکی عظیم را تحمل کند و در برابر خستگی و سایش مقاومت بالایی داشته باشد. از این رو، هر راهنمای جامع نگهداری آسانسور بر اهمیت بررسی دوره‌ای سیم بکسل تاکید می‌کند.

اهمیت ایمنی و عملکرد سیم بکسل آسانسور

ایمنی، واژه‌ای است که با شنیدن نام آسانسور بلافاصله به ذهن می‌رسد و سیم بکسل در این معادله، نقش محوری دارد. عملکرد بی‌نقص سیم بکسل در آسانسور، ضامن جان مسافران و سلامت سیستم است. هرگونه نقص، فرسودگی یا انتخاب نادرست سیم بکسل برای آسانسور می‌تواند به فاجعه منجر شود. به همین دلیل، استانداردها و مقررات سخت‌گیرانه‌ای برای تولید، نصب و نگهداری آن وضع شده است. مقاومت کششی بالا، انعطاف‌پذیری مناسب برای عبور از فلکه‌ها، و پایداری در برابر عوامل محیطی مانند رطوبت و دما، از جمله ویژگی‌های حیاتی هستند که تضمین‌کننده عملکرد ایمن و طولانی‌مدت آن خواهند بود.

تاریخچه سیم بکسل در صنعت آسانسور

داستان سیم بکسل به قدمت خود آسانسورهای مدرن بازمی‌گردد. در ابتدا، آسانسورها با طناب‌های کنفی یا زنجیرهای سنگین کار می‌کردند که ایمنی و طول عمر محدودی داشتند. اما با اختراع سیم بکسل فولادی در قرن نوزدهم، انقلابی در صنعت آسانسور رخ داد. این اختراع، امکان ساخت آسانسورهای بلندتر، سریع‌تر و ایمن‌تر را فراهم آورد. از آن زمان تاکنون، تکنولوژی بافت سیم بکسل اسانسور و مواد اولیه آن به طور چشمگیری پیشرفت کرده است. امروزه، با استفاده از فولادهای آلیاژی با مقاومت بالا و تکنیک‌های بافت پیچیده، سیم بکسل‌هایی تولید می‌شوند که می‌توانند در برابر شدیدترین فشارها و سایش‌ها مقاومت کنند و عمر مفید بالایی داشته باشند.

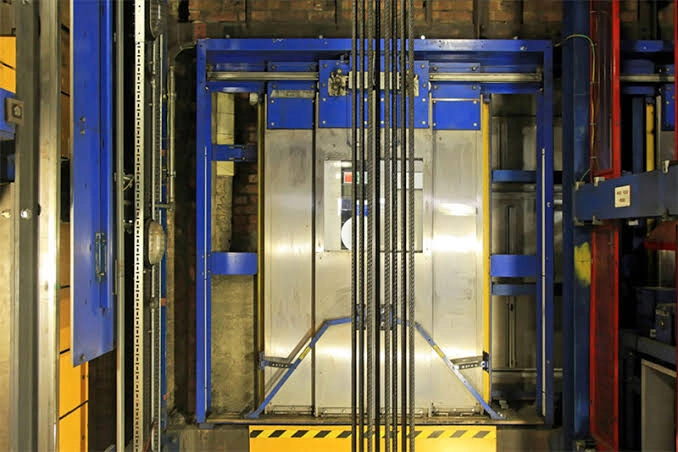

سیم بکسل کابین آسانسور

2. اجزای سیستم سیم بکسل آسانسور

برای درک عمیق‌تر عملکرد و اهمیت مشخصات سیم بکسل آسانسور، باید به ساختار داخلی آن نگاهی بیندازیم. هر سیم بکسل، یک شاهکار مهندسی است که از اجزای مختلفی بافته شده تا مقاومت، انعطاف‌پذیری و دوام مورد نیاز را فراهم آورد.

الف: مغزی (Core) و انواع آن؛ کنفی (Fiber Core) و فولادی (Steel Core)

مغزی، هسته مرکزی سیم بکسل است و نقش اساسی در حفظ شکل، پشتیبانی از استرندها و توزیع بار ایفا می‌کند. دو نوع اصلی مغزی وجود دارد:

• مغزی کنفی (Fiber Core – FC): این نوع مغزی معمولاً از الیاف طبیعی (مانند کنف یا سیزال) یا مصنوعی (مانند پلی‌پروپیلن) ساخته می‌شود. مزیت اصلی آن، انعطاف‌پذیری بیشتر و قابلیت جذب روغن است که به روان‌کاری داخلی سیم بکسل کمک می‌کند. این ویژگی باعث می‌شود سیم بکسل با مغزی کنفی، برای آسانسورهایی که نیاز به انعطاف‌پذیری بالا دارند و در معرض خمش‌های مکرر هستند، مناسب باشد. با این حال، مقاومت فشاری آن کمتر از مغزی فولادی است.
• مغزی فولادی (Steel Core – SC): این مغزی خود می‌تواند از یک سیم فولادی مستقل (IWRC – Independent Wire Rope Core) یا یک استرند فولادی (WSC – Wire Strand Core) تشکیل شده باشد. مغزی فولادی، مقاومت کششی و فشاری بسیار بالاتری به سیم بکسل می‌بخشد و آن را برای بارهای سنگین‌تر و شرایطی که نیاز به مقاومت در برابر لهیدگی بیشتر است، ایده‌آل می‌کند. سیم بکسل با مغزی فولادی، معمولاً در آسانسورهای با ظرفیت بالا و سرعت زیاد استفاده می‌شود، اما انعطاف‌پذیری کمتری نسبت به نوع کنفی دارد.

ب: استرندها (Strands) و سیم‌ها (Wires)

استرندها، مجموعه‌ای از سیم‌های فولادی نازک هستند که به دور مغزی و یکدیگر بافته می‌شوند. هر سیم بکسل از چندین استرند تشکیل شده است و هر استرند نیز از تعداد مشخصی سیم. آرایش این سیم‌ها و استرندها، نقش تعیین‌کننده‌ای در ویژگی‌هایی مانند مقاومت، انعطاف‌پذیری و مقاومت در برابر سایش دارد. تعداد سیم‌ها در هر استرند و تعداد استرندها در یک سیم بکسل، ساختار نهایی آن را مشخص می‌کند (مثلاً 8×19 به معنای 8 استرند است که هر کدام از 19 سیم تشکیل شده‌اند). این جزئیات دقیق، تفاوت‌های عملکردی مهمی را در انواع سیم بکسل آسانسور ایجاد می‌کند.

ج: جهت تاب (Lay Direction) در عملکرد و نصب آسانسور

جهت تاب، به نحوه پیچیده شدن سیم‌ها در استرندها و استرندها به دور مغزی اشاره دارد و دو نوع اصلی دارد:

• تاب معمولی (Regular Lay): در این نوع، جهت تاب سیم‌ها در استرندها برعکس جهت تاب استرندها به دور مغزی است. این آرایش باعث می‌شود سیم بکسل مقاومت خوبی در برابر پیچش داشته باشد و کمتر دچار باز شدن شود.
• تاب لانگ (Lang Lay): در این حالت، جهت تاب سیم‌ها در استرندها و جهت تاب استرندها به دور مغزی یکسان است. سیم بکسل‌های لانگ لی انعطاف‌پذیری بالاتری دارند و سطح تماس بیشتری با فلکه ایجاد می‌کنند که منجر به کاهش سایش و افزایش عمر مفید می‌شود، اما در برابر پیچش حساس‌تر هستند و نیاز به نصب دقیق‌تری دارند. انتخاب جهت تاب مناسب، بخش مهمی از فرآیند انتخاب سیم بکسل مناسب آسانسور است.

د: قرقره یا فلکه کششی (Traction Sheave)

فلکه کششی، که گاهی به آن غلطک سیم بکسل آسانسور یا چرخ سیم بکسل آسانسور نیز گفته می‌شود، یک جزء حیاتی است که نیروی چرخشی موتور را به حرکت خطی سیم بکسل‌ها و در نتیجه کابین و وزنه تعادل تبدیل می‌کند. سیم بکسل‌ها از روی شیارهای این فلکه عبور می‌کنند و با اصطکاک ایجاد شده، حرکت می‌کنند. جنس، طراحی شیارها و وضعیت آن‌ها (عمق و شکل) تأثیر مستقیمی بر عمر سیم بکسل و میزان سایش آن دارد. هرگونه ناهمواری یا سایش در شیارها می‌تواند به سیم بکسل آسیب برساند و نیاز به تعویض زودهنگام آن را ایجاد کند.

ر: گاورنر (Governor)

گاورنر یک دستگاه ایمنی است که در صورت افزایش سرعت آسانسور از حد مجاز، فعال می‌شود. همانطور که پیش‌تر اشاره شد، سیم بکسل گاورنر، این دستگاه را به کابین متصل می‌کند. هنگامی که سرعت کابین بیش از حد مجاز می‌شود، گاورنر سیم بکسل خود را قفل می‌کند و این سیم بکسل، اهرم ایمنی (پاراشوت) زیر کابین را فعال می‌کند تا آسانسور را به صورت اضطراری متوقف کند. این سیستم ایمنی، یک لایه حفاظتی حیاتی در برابر سقوط آزاد کابین فراهم می‌کند.

ط: جفت‌کننده سیم بکسل (Rope Gripper) و اتصالات

جفت‌کننده‌ها و اتصالات، وظیفه اتصال محکم و ایمن سیم بکسل‌ها به کابین، وزنه تعادل و سایر اجزا را بر عهده دارند. این اتصالات باید بسیار مقاوم و قابل اعتماد باشند و از استانداردهای سختگیرانه‌ای پیروی کنند. اتصالات نامناسب می‌توانند نقطه ضعف سیستم باشند و منجر به حوادث شوند. رایج‌ترین نوع اتصال، استفاده از سوکت‌های مخروطی است که با ریختن رزین یا فلز مذاب، سیم بکسل را درون خود محکم می‌کنند.

س: وزنه تعادل

وزنه تعادل، یک بلوک سنگین است که در سمت مقابل کابین آسانسور حرکت می‌کند و توسط سیم بکسل‌ها به کابین متصل است. وظیفه اصلی آن، متعادل کردن وزن کابین و بخشی از بار اسمی آسانسور است. این عمل باعث کاهش چشمگیر بار وارده بر موتور آسانسور می‌شود و به افزایش کارایی، کاهش مصرف انرژی و افزایش عمر مفید موتور و سیم بکسل‌ها کمک می‌کند. بدون وزنه تعادل، موتور باید نیروی بسیار بیشتری برای جابجایی کابین صرف کند.

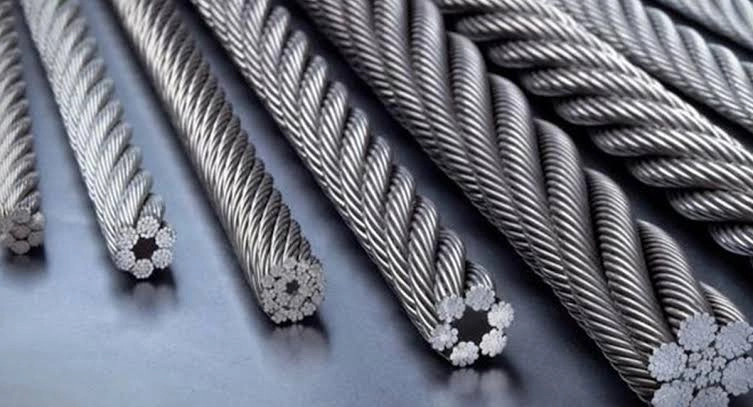

انواع سیم بکسل آسانسور

3. انواع سیم بکسل آسانسور

شناخت انواع سیم بکسل آسانسور برای انتخاب صحیح و تضمین ایمنی و کارایی سیستم آسانسور حیاتی است. این تنوع، عمدتاً بر اساس ساختار، تعداد استرندها و سیم‌ها در هر استرند، و همچنین کاربرد نهایی آن‌ها تعیین می‌شود.

الف: بر اساس ساختار و بافت (مانند 8×19, 6×19, 8×25, 6×36 و…)

یکی از مهم‌ترین دسته‌بندی‌ها بر اساس ساختار بافت سیم بکسل است که با اعدادی مانند 6×19 یا 8×19 نمایش داده می‌شود. عدد اول نشان‌دهنده تعداد استرندها و عدد دوم نشان‌دهنده تعداد سیم‌ها در هر استرند است:

• 6×19: این ساختار یکی از رایج‌ترین انواع بافت سیم بکسل اسانسور است. 6 استرند که هر کدام 19 سیم دارند. این نوع سیم بکسل مقاومت خوبی در برابر سایش و کشش دارد و برای کاربردهای عمومی آسانسور مناسب است.
• 8×19 (یا 8×20): با 8 استرند و 19 یا 20 سیم در هر استرند، این نوع انعطاف‌پذیری بیشتری نسبت به 6×19 دارد. این انعطاف‌پذیری بیشتر به دلیل تعداد استرندهای بیشتر و سیم‌های نازک‌تر است که آن را برای آسانسورهایی با فلکه‌های کوچک‌تر و خمش‌های مکرر مناسب می‌سازد.
• 8×25 و 8×36 (وارینگتون-سیل): این ساختارها، که اغلب با نام‌های ترکیبی مانند وارینگتون-سیل (Warrington-Seale) شناخته می‌شوند، دارای 8 استرند با تعداد سیم‌های بیشتر (25 تا 36) در هر استرند هستند. این سیم بکسل‌ها ترکیبی از انعطاف‌پذیری بالا و مقاومت خوب در برابر سایش را ارائه می‌دهند و برای آسانسورهای مدرن با سرعت بالا و عمر طولانی، انتخابی عالی محسوب می‌شوند.

تفاوت‌های ساختاری و کاربرد هر نوع بافت سیم بکسل آسانسور در جدول زیر به طور خلاصه نمایش داده شده است:

ب: سیم بکسل کابین آسانسور: ویژگی‌های خاص و الزامات ایمنی

سیم بکسل کابین آسانسور، مستقیماً مسئولیت نگهداری وزن کابین، مسافران و بار را بر عهده دارد. از این رو، انتخاب آن باید با دقت فوق‌العاده‌ای انجام شود. این سیم بکسل‌ها باید دارای مقاومت کششی بسیار بالا، انعطاف‌پذیری کافی برای عبور مکرر از روی فلکه کششی و طول عمر زیاد باشند. ضریب ایمنی برای این سیم بکسل‌ها بسیار بالاست (معمولاً 10 تا 12 برابر بار اسمی) تا در صورت بروز هرگونه مشکل، از سقوط کابین جلوگیری شود. بررسی و تعویض منظم این سیم بکسل‌ها طبق نکات ایمنی آسانسور، حیاتی است.

ج: سیم بکسل گاورنر آسانسور

سیم بکسل گاورنر آسانسور، بخش جدایی‌ناپذیری از سیستم ایمنی کنترل سرعت آسانسور است. این سیم بکسل، کابین را به گاورنر متصل می‌کند. وظیفه اصلی آن، فعال کردن سیستم ترمز ایمنی (پاراشوت) در مواقعی است که سرعت کابین از حد مجاز فراتر رود. برخلاف سیم بکسل‌های اصلی، سیم بکسل گاورنر معمولاً قطر کمتری دارد و در حالت عادی بار زیادی را تحمل نمی‌کند، اما باید از استحکام کافی برخوردار باشد تا در لحظه فعال شدن گاورنر، نیروی لازم برای درگیر شدن پاراشوت را فراهم کند. سیم بکسل گاورنر باید به گونه‌ای طراحی شود که در لحظه لغزش و فعال شدن گاورنر، دچار کشیدگی یا پارگی نشود.

د: سیم بکسل درب کابین آسانسور

شاید کمتر به آن توجه شود، اما سیم بکسل درب کابین آسانسور نیز در عملکرد روان و ایمنی درب‌های اتوماتیک نقش دارد. این سیم بکسل‌ها که معمولاً نازک‌تر هستند، وظیفه کشیدن و باز و بسته کردن درب کابین را بر عهده دارند. اگرچه مستقیماً بار مسافر را حمل نمی‌کنند، اما خرابی آن‌ها می‌تواند منجر به اختلال در عملکرد درب، گیر کردن مسافران و حتی خطرات ایمنی شود. انتخاب سیم بکسلی با انعطاف‌پذیری بالا و مقاومت در برابر خستگی برای این کاربرد ضروری است.

4. مشخصات فنی سیم بکسل آسانسور

انتخاب صحیح سایز سیم بکسل آسانسور و توجه به مشخصات فنی آن، نه تنها بر عملکرد آسانسور تأثیر می‌گذارد بلکه مستقیماً با ایمنی و طول عمر سیستم در ارتباط است. مهندسان آسانسور باید با دقت این فاکتورها را در نظر بگیرند.

الف: قطر نامی (Nominal Diameter)؛ معیاری برای تعیین سایز سیم بکسل آسانسور

قطر نامی، مهم‌ترین معیار برای تعیین اندازه سیم بکسل آسانسور است و معمولاً بر حسب میلی‌متر بیان می‌شود. این قطر باید دقیقاً با شیارهای فلکه کششی (قرقره) و سایر اجزای سیستم آسانسور مطابقت داشته باشد. انتخاب قطری که بیش از حد کوچک باشد، منجر به فرورفتن سیم بکسل در شیارها و سایش بیش از حد می‌شود؛ در حالی که قطر بیش از حد بزرگ، باعث عدم قرارگیری صحیح و کاهش سطح تماس با فلکه و در نتیجه لغزش می‌شود. در ایران، سایزهای رایج از 8 میلی‌متر تا 16 میلی‌متر متغیر است، که پرکاربردترین آن‌ها 10، 11 و 13 میلی‌متر هستند.

ب: مقاومت کششی (Tensile Strength) و بار گسیختگی (Breaking Load)

مقاومت کششی، حداکثر نیرویی است که یک سیم فولادی می‌تواند قبل از شکستگی تحمل کند و بر حسب نیوتن بر میلی‌متر مربع (N/mm²) بیان می‌شود. بار گسیختگی (Minimum Breaking Load – MBL) نیز حداقل باری است که انتظار می‌رود سیم بکسل قبل از گسیختگی کامل تحمل کند و بر حسب کیلوگرم یا نیوتن اعلام می‌شود. این دو مشخصه، برای محاسبه ضریب ایمنی آسانسور حیاتی هستند. مهندسان با استفاده از فرمول‌های استاندارد و جداول مرجع (مانند جداول EN 81-20/50 و ISO 4344)، ظرفیت باربری سیم بکسل را در مقایسه با وزن کابین، وزنه تعادل و بار اسمی مسافران محاسبه می‌کنند. به عنوان مثال، برای یک آسانسور با ظرفیت 6 نفر (حدود 450 کیلوگرم)، نیاز به سیم بکسل‌هایی با بار گسیختگی بسیار بالاتر از این مقدار خواهد بود تا ضریب ایمنی لازم تأمین شود. این محاسبات پیچیده نیازمند تخصص و ارجاع به مقالات تخصصی انواع موتور آسانسور و آیین‌نامه‌های فنی است.

ج: وزن سیم بکسل آسانسور: تأثیر بر بار موتور و تعادل سیستم

وزن سیم بکسل آسانسور، فاکتور مهمی در محاسبه کل بار وارده بر موتور و همچنین در تعادل سیستم آسانسور است. سیم بکسل‌های سنگین‌تر، بار بیشتری را به موتور تحمیل می‌کنند و نیاز به وزنه تعادل متناسب‌تر دارند. وزن بر حسب کیلوگرم بر متر (kg/m) بیان می‌شود و با افزایش قطر و چگالی مواد، افزایش می‌یابد. به عنوان مثال، یک سیم بکسل 10 میلی‌متری ممکن است حدود 0.4 تا 0.5 کیلوگرم بر متر وزن داشته باشد، در حالی که یک سیم بکسل 13 میلی‌متری می‌تواند تا 0.7 تا 0.8 کیلوگرم بر متر وزن داشته باشد. این وزن باید در محاسبات مربوط به انتخاب موتور و وزنه تعادل لحاظ شود.

د: طول سیم بکسل آسانسور: سیم بکسل آسانسور چند متر است؟

پاسخ به این سوال که سیم بکسل آسانسور چند متر است، به عوامل متعددی بستگی دارد: ارتفاع ساختمان، تعداد توقف‌ها، نوع سیستم تعلیق (1:1، 2:1 و غیره) و محل نصب موتورخانه. به طور کلی، طول مورد نیاز برای هر رشته سیم بکسل، تقریباً دو برابر ارتفاع جابجایی کابین به اضافه مقداری برای اتصالات و پیچش‌های اولیه است. برای یک آسانسور 5 طبقه، که ارتفاع جابجایی آن حدود 15 متر است، ممکن است برای هر رشته سیم بکسل حدود 35 تا 40 متر طول نیاز باشد. برای اسانسور سیم بکسل با سیستم تعلیق 2:1، طول سیم بکسل مورد نیاز تقریباً دو برابر سیستم 1:1 خواهد باشد. این محاسبات باید با دقت انجام شوند تا از کمبود یا اضافه آمدن سیم بکسل جلوگیری شود.

5. استاندارد سیم بکسل آسانسور

هیچ جنبه‌ای از آسانسور به اندازه ایمنی حیاتی نیست و استاندارد سیم بکسل آسانسور، سنگ بنای این ایمنی است. رعایت استانداردها، تضمین‌کننده کیفیت مواد اولیه، فرآیند تولید، عملکرد و طول عمر سیم بکسل است و از بروز حوادث ناگوار جلوگیری می‌کند.

الف: معرفی استانداردهای ملی و بین‌المللی (مانند EN 81-20/50, ISO 4344)

در سطح بین‌المللی، استانداردهای متعددی برای سیم بکسل آسانسور وجود دارد که مهم‌ترین آن‌ها عبارتند از:

• EN 81-20/50: این مجموعه استاندارد اروپایی، جامع‌ترین و جدیدترین مقررات ایمنی برای ساخت و نصب آسانسورها است و شامل الزامات دقیقی برای طراحی، انتخاب، نصب و بازرسی سیم بکسل‌ها می‌شود.
• ISO 4344: این استاندارد بین‌المللی، به طور خاص به مشخصات فنی سیم بکسل‌های فولادی برای آسانسورها می‌پردازد و جزئیاتی مانند ساختار، مواد، مقاومت کششی و بار گسیختگی را تعیین می‌کند.

در ایران نیز، سازمان ملی استاندارد ایران (ISIRI) با تدوین استانداردهای ملی که اغلب برگرفته از استانداردهای بین‌المللی هستند، بر کیفیت و ایمنی سیم بکسل های اسانسور نظارت دارد. رعایت این استانداردها برای تولیدکنندگان و واردکنندگان الزامی است.

ب: استاندارد کابل آسانسور: تفاوت‌ها و همپوشانی‌ها با سیم بکسل

گاهی اوقات، عبارت استاندارد کابل آسانسور به اشتباه به جای سیم بکسل آسانسور استفاده می‌شود. در حالی که سیم بکسل به کابل‌های فولادی اشاره دارد که برای کشش و تحمل بار استفاده می‌شوند، کابل آسانسور معمولاً به کابل‌های برق (جهت تأمین برق موتور، روشنایی و فرمان‌های کنترلی) و کابل فرمان (برای ارسال سیگنال‌های کنترلی بین کابین و تابلو فرمان) اطلاق می‌گردد. هرچند هر دو تحت استانداردهای ایمنی آسانسور قرار می‌گیرند، اما ماهیت و کاربرد آن‌ها کاملاً متفاوت است. کابل‌های برق و فرمان نیز باید دارای استانداردهای خاص خود (مانند مقاومت در برابر آتش، انعطاف‌پذیری و طول عمر در برابر خمش مکرر) باشند.

ج: الزامات تست، بازرسی و گواهینامه‌ها

برای اطمینان از کیفیت سیم بکسل آسانسوری، تست‌های متعددی در مراحل تولید و پس از آن انجام می‌شود. این تست‌ها شامل تست کشش، تست خستگی، و بررسی ابعادی هستند. هر سیم بکسل معتبر باید دارای گواهینامه‌های کیفیت از مراجع استاندارد بین‌المللی و ملی باشد که نشان‌دهنده انطباق آن با الزامات فنی و ایمنی است. بازرسی‌های دوره‌ای نیز پس از نصب و در طول عمر آسانسور، برای تشخیص فرسودگی و آسیب‌های احتمالی سیم بکسل ضروری است.

د: اهمیت رعایت استاندارد در نصب، نگهداری و تعویض

رعایت استانداردها فقط به مرحله تولید محدود نمی‌شود. نصب صحیح سیم بکسل‌ها، تنظیم کشش یکنواخت و بازرسی‌های دوره‌ای منظم، از جمله الزامات استاندارد هستند. هرگونه بی‌توجهی به این مراحل می‌تواند عمر مفید سیم بکسل را به شدت کاهش داده و خطرات ایمنی را افزایش دهد. در صورت نیاز به تعویض، استفاده از بهترین سیم بکسل آسانسور که مطابق با استانداردهای روز باشد، حیاتی است.

6. تعداد سیم بکسل آسانسور

یکی از سوالات کلیدی در طراحی و نگهداری آسانسور، این است که آسانسور چند سیم بکسل دارد و چه عواملی تعداد سیم بکسل آسانسور را تعیین می‌کند. این موضوع، مستقیماً با ضریب ایمنی و توزیع بار در ارتباط است.

الف: عوامل مؤثر بر تعیین تعداد سیم بکسل آسانسور (ظرفیت، سرعت، نوع سیستم تعلیق)

تعداد سیم بکسل‌های مورد نیاز برای یک آسانسور به چند عامل کلیدی بستگی دارد:

• ظرفیت آسانسور: هرچه ظرفیت حمل بار (مسافر و وزن کابین) بیشتر باشد، نیاز به سیم بکسل‌های بیشتری برای توزیع بار و حفظ ضریب ایمنی خواهد بود.
• سرعت آسانسور: در آسانسورهای پرسرعت، نیروهای دینامیکی بیشتری به سیم بکسل‌ها وارد می‌شود که ممکن است نیاز به تعداد بیشتری از آن‌ها یا سیم بکسل‌های با قطر و مقاومت بالاتر را ایجاب کند.
• نوع سیستم تعلیق: سیستم‌های تعلیق مختلفی وجود دارد (مانند 1:1، 2:1 و غیره). در سیستم 1:1، سیم بکسل مستقیماً کابین و وزنه را به موتور وصل می‌کند. در سیستم 2:1، سیم بکسل با عبور از یک فلکه هرزگرد روی کابین (یا وزنه)، مزیت مکانیکی ایجاد کرده و طول سیم بکسل را دو برابر می‌کند، اما تعداد سیم بکسل‌های اصلی ممکن است مشابه باشد.

به طور معمول، آسانسورهای مسافربر بین 3 تا 8 رشته سیم بکسل دارند. آسانسورهای باری سنگین‌تر ممکن است به تعداد بیشتری (مثلاً 10 یا 12 رشته) نیاز داشته باشند. این تعداد، با توجه به ضریب ایمنی استاندارد (که معمولاً 10 تا 12 برای آسانسورهای کششی است) و بار گسیختگی هر سیم بکسل محاسبه می‌شود. در واقع، مجموع بار گسیختگی تمام سیم بکسل‌ها باید حداقل 10 تا 12 برابر حداکثر بار ممکن (وزن کابین + بار اسمی) باشد.

ب: محاسبه و فرمول‌های مربوط به ضریب ایمنی و توزیع بار

محاسبه دقیق تعداد سیم بکسل آسانسور نیازمند فرمول‌های مهندسی پیچیده‌ای است که بار استاتیکی، دینامیکی، شتاب، و ضرایب ایمنی را در نظر می‌گیرد. به عنوان یک قاعده کلی، مجموع بار گسیختگی تمام سیم بکسل‌ها (B) باید حداقل 12 برابر حداکثر نیروی استاتیکی (F) باشد که به سیم بکسل‌ها وارد می‌شود (B ≥ 12 F). این محاسبات باید توسط مهندسین مجرب و با ارجاع به آیین‌نامه‌ها و مقررات فنی محلی و بین‌المللی انجام شود. در ایران، استانداردهای ملی آسانسور بر این محاسبات تأکید دارند.

ج: اهمیت توزیع یکنواخت بار و همسان بودن طول سیم بکسل‌ها

یکی از نکات حیاتی پس از تعیین تعداد، اطمینان از توزیع یکنواخت بار بین تمامی سیم بکسل های اسانسور است. اگر طول سیم بکسل‌ها یکسان نباشد، برخی از آن‌ها بار بیشتری را تحمل می‌کنند که منجر به سایش نابرابر و کاهش عمر مفید آن‌ها می‌شود. استفاده از ابزارهای تنظیم کشش و بازرسی‌های دوره‌ای برای اطمینان از همسان بودن کشش در تمامی رشته‌ها ضروری است. این دقت در نصب، تضمین‌کننده عملکرد روان و ایمن آسانسور است

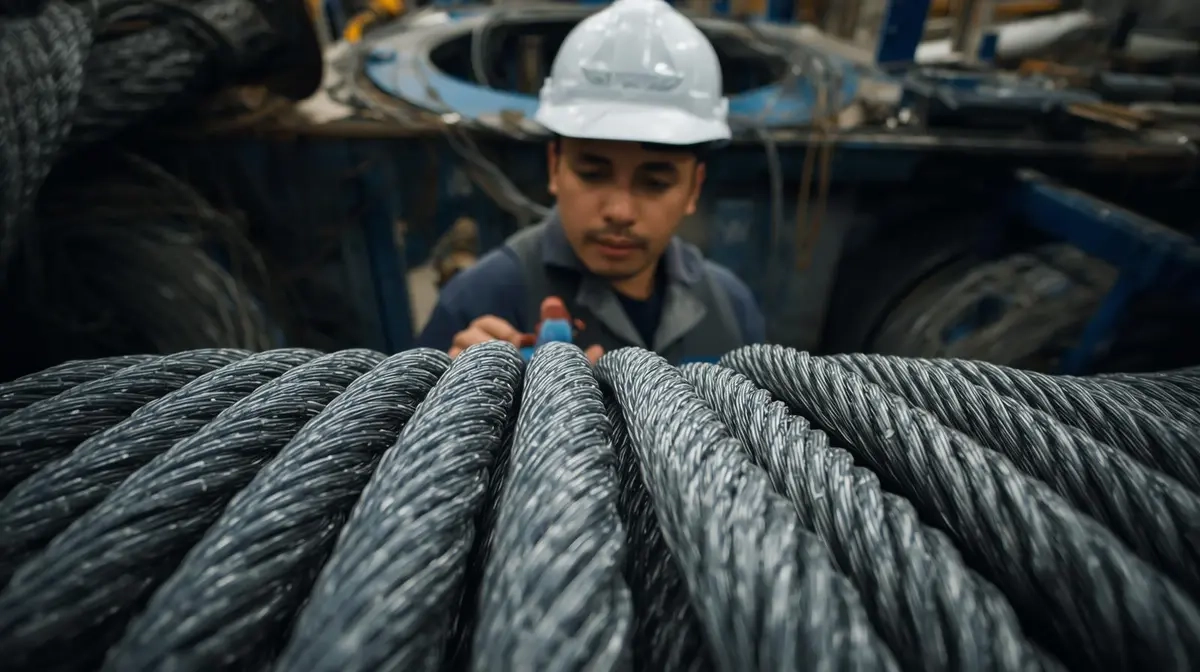

بهترین سیم بکسل کابین آسانسور

7. بهترین سیم بکسل آسانسور – برندهای معتبر

انتخاب بهترین سیم بکسل آسانسور، تصمیمی حیاتی است که بر ایمنی، طول عمر و عملکرد کلی آسانسور تأثیر می‌گذارد. با توجه به تنوع موجود در بازار، شناخت معیارها و برندهای معتبر ضروری است.

الف: معیارهای انتخاب سیم بکسل مناسب آسانسور (کیفیت مواد، ساختار، استانداردها)

برای انتخاب سیم بکسل مناسب آسانسور، به نکات زیر توجه کنید:

• کیفیت مواد اولیه: فولاد به کار رفته باید از آلیاژهای با کیفیت بالا، دارای مقاومت کششی و سختی مناسب باشد.
• ساختار و بافت: همانطور که قبلاً توضیح داده شد، ساختار (مثلاً 8×19 یا 8×25) باید متناسب با نوع آسانسور (مسافربر، باری)، سرعت و قطر فلکه‌ها انتخاب شود. انعطاف‌پذیری و مقاومت در برابر سایش از عوامل کلیدی هستند.
• رعایت استانداردها: اطمینان حاصل کنید که سیم بکسل دارای گواهینامه‌های معتبر بین‌المللی (مانند ISO 4344, EN 81) و ملی ایران است. این استانداردها تضمین‌کننده کیفیت و ایمنی هستند.
• نوع مغزی: انتخاب مغزی کنفی یا فولادی نیز باید بر اساس نیاز به انعطاف‌پذیری و مقاومت فشاری انجام شود.
• سابقه و شهرت برند: انتخاب از برندهای شناخته شده و با سابقه درخشان، ریسک خرید محصولات بی‌کیفیت را کاهش می‌دهد.

ب: معرفی بهترین برندهای سیم بکسل آسانسور (داخلی و خارجی)

بازار خرید سیم بکسل آسانسور، شامل برندهای داخلی و خارجی متعددی است. در میان برندهای خارجی، شرکت‌هایی مانند گوستاو ولف (Gustav Wolf) آلمان، کاسار (CASAR) آلمان و دی‌اس‌آر (DSR) کره جنوبی از شهرت جهانی بالایی برخوردارند و محصولات آن‌ها به دلیل کیفیت فوق‌العاده و رعایت دقیق استانداردها، در آسانسورهای لوکس و پرسرعت مورد استفاده قرار می‌گیرند. در بازار داخلی ایران نیز، برندهایی وجود دارند که با تولید سیم بکسل‌های با کیفیت و مطابق با استانداردهای ملی، نیاز بازار را تأمین می‌کنند. (توجه: برای معرفی دقیق‌ترین برندهای داخلی و خارجی در زمان انتشار، نیاز به تحقیق بازار و به‌روزرسانی اطلاعات است.) انتخاب بهترین برند سیم بکسل آسانسور، باید با توجه به بودجه، نوع آسانسور و الزامات فنی پروژه انجام گیرد.

ج: نکات مهم در خرید سیم بکسل آسانسور؛ بررسی اصالت کالا، گارانتی و خدمات پس از فروش

هنگام خرید سیم بکسل آسانسور، به نکات زیر توجه کنید:

• اصالت کالا: از فروشندگان معتبر و دارای مجوز خرید کنید تا از اصالت و کیفیت محصول اطمینان حاصل کنید. سیم بکسل‌های تقلبی می‌توانند خطرات جانی داشته باشند.
• گواهینامه‌ها: درخواست گواهینامه‌های کیفیت و استاندارد محصول را از فروشنده داشته باشید.
• گارانتی و خدمات پس از فروش: وجود گارانتی و دسترسی به خدمات پس از فروش، نشان‌دهنده تعهد تولیدکننده یا واردکننده به کیفیت محصول است.
• تاریخ تولید: به تاریخ تولید سیم بکسل توجه کنید؛ سیم بکسل‌ها نیز مانند هر محصول دیگری دارای عمر مفید هستند.

8. قیمت سیم بکسل آسانسور

آگاهی از قیمت سیم بکسل آسانسور برای برنامه‌ریزی بودجه پروژه‌های آسانسور و همچنین نگهداری آن ضروری است. قیمت‌ها تحت تأثیر عوامل متعددی قرار دارند و نوسانات بازار نیز بر آن‌ها اثرگذار است.

الف: پارامترهای تعیین‌کننده قیمت (نوع، سایز، برند، متراژ مورد نیاز)

عوامل اصلی مؤثر بر قیمت سیم بکسل آسانسور عبارتند از:

• نوع و ساختار: سیم بکسل‌های با ساختارهای پیچیده‌تر (مانند 8×36) و مغزی فولادی، معمولاً گران‌تر از انواع ساده‌تر (مانند 6×19 با مغزی کنفی) هستند.
• سایز (قطر): با افزایش قطر سیم بکسل، میزان فولاد به کار رفته و در نتیجه قیمت آن افزایش می‌یابد.
• برند: برندهای معتبر بین‌المللی که محصولات با کیفیت بالا و استانداردهای سختگیرانه تولید می‌کنند، معمولاً قیمت بالاتری نسبت به برندهای داخلی یا کمتر شناخته شده دارند.
• متراژ مورد نیاز: سیم بکسل‌ها به صورت متری فروخته می‌شوند. هرچه متراژ مورد نیاز بیشتر باشد، هزینه کلی بالاتر خواهد بود.
• نرخ ارز و مواد اولیه: نوسانات نرخ ارز و قیمت جهانی فولاد، تأثیر مستقیمی بر قیمت نهایی سیم بکسل‌ها، به خصوص انواع وارداتی، دارد.

ب: میانگین قیمت‌ها بر اساس نوع و قطر در بازار

با توجه به نوسانات بازار و تنوع برندها، ارائه قیمت‌های دقیق و ثابت دشوار است. اما به عنوان یک راهنمای تقریبی (در مهر 1405)، می‌توان میانگین قیمت‌ها را برای سیم بکسل‌های رایج به شرح زیر تخمین زد. این قیمت‌ها صرفاً جهت اطلاع‌رسانی اولیه بوده و برای استعلام دقیق، باید با تأمین‌کنندگان معتبر تماس گرفت:

این ارقام تقریبی هستند و می‌توانند بر اساس برند، کشور سازنده، کیفیت و شرایط بازار به شدت متغیر باشند. همیشه توصیه می‌شود قبل از خرید، از چندین تامین‌کننده استعلام قیمت بگیرید.

سوالات متداول

در این بخش به برخی از پرسش‌های رایج درباره سیم بکسل برای آسانسور پاسخ می‌دهیم تا ابهامات احتمالی برطرف شود.

1. آیا کابل آسانسور همان سیم بکسل است و چه تفاوتی دارند؟

خیر، کابل آسانسور و سیم بکسل آسانسور دو مفهوم متفاوت هستند. سیم بکسل آسانسوری به کابل‌های فولادی بافته شده اطلاق می‌شود که وظیفه کشش، تحمل بار و حرکت کابین و وزنه تعادل را بر عهده دارند. در مقابل، کابل آسانسور معمولاً به کابل‌های برق و فرمان اشاره دارد که وظیفه انتقال جریان الکتریکی و سیگنال‌های کنترلی را دارند. هرچند هر دو جزء حیاتی آسانسور هستند، اما کاربرد و ساختار آن‌ها کاملاً متفاوت است.

2. عمر مفید سیم بکسل آسانسور چقدر است و چه عواملی بر آن تأثیر می‌گذارد؟

عمر مفید سیم بکسل آسانسور معمولاً بین 5 تا 10 سال است، اما این زمان می‌تواند بسته به عوامل متعددی متغیر باشد. عواملی مانند کیفیت سیم بکسل، میزان تردد آسانسور، نگهداری و روان‌کاری منظم، وضعیت فلکه‌ها و شیارها، و شرایط محیطی (رطوبت، دما) بر طول عمر آن تأثیر مستقیم دارند. بازرسی‌های دوره‌ای و تعویض به موقع، برای حفظ ایمنی ضروری است.

3. چگونه می‌توان علائم فرسودگی سیم بکسل آسانسور را تشخیص داد؟

علائم فرسودگی شامل موارد زیر است: شکستگی سیم‌های منفرد (به خصوص در نقاطی که سیم بکسل از روی فلکه عبور می‌کند)، کاهش قطر سیم بکسل، زنگ‌زدگی، تغییر شکل (مانند پیچ‌خوردگی یا لهیدگی)، و کاهش انعطاف‌پذیری. هرگونه صدای غیرعادی هنگام حرکت آسانسور نیز می‌تواند نشانه مشکل در سیم بکسل های اسانسور باشد. تشخیص این علائم نیازمند بازرسی بصری دقیق و گاهی اوقات استفاده از ابزارهای تخصصی است.

4. نحوه نگهداری صحیح از سیم بکسل آسانسور چگونه است؟

نگهداری صحیح شامل روان‌کاری منظم با روغن‌های مخصوص سیم بکسل، تمیز نگه داشتن سیم بکسل و فلکه‌ها از گرد و غبار و آلاینده‌ها، تنظیم کشش یکنواخت بین رشته‌ها، و بازرسی‌های دوره‌ای توسط تکنسین‌های متخصص است. این اقدامات عمر مفید سیم بکسل را به طور چشمگیری افزایش می‌دهند.

5. آسانسورهای کششی و هیدرولیک، کدامیک از سیم بکسل استفاده می‌کنند؟

آسانسور سیم بکسلی در واقع همان آسانسور کششی است که برای حرکت کابین از سیم بکسل و نیروی کشش موتور استفاده می‌کند. در مقابل، آسانسورهای هیدرولیک از فشار روغن برای جابجایی کابین استفاده می‌کنند و معمولاً نیازی به سیم بکسل‌های اصلی کششی ندارند، اگرچه ممکن است از سیم بکسل‌های کوچک‌تر برای سیستم‌های ایمنی یا همگام‌سازی استفاده شود.

نتیجه گیری

سیم بکسل یا کابل آسانسور شریان اصلی سیستم تعلیق است که ارتباط مستقیمی با ایمنی مسافران و حرکت نرم کابین دارد. انتخاب درست این قطعه، چه از نوع مغزی فولادی برای تحمل بارهای سنگین و چه مغزی کنفی برای انعطاف‌پذیری و حرکت بی‌صدا، کاملاً به ظرفیت آسانسور، ارتفاع ساختمان و نوع سیستم محرکه بستگی دارد. استفاده از سایز و مشخصات نامناسب در بافت و استرندها می‌تواند به خوردگی زودرس فلکه‌ها، لرزش کابین و کاهش عمر مفید کل سیستم منجر شود. بازرسی دوره‌ای، روغن‌کاری اصولی و توجه دقیق به علائم فرسودگی و پارگی مفتول‌ها از حیاتی‌ترین اقدامات در سرویس و نگهداری آسانسور محسوب می‌شوند. برای تضمین بالاترین سطح ایمنی، تعویض کابل‌ها باید پیش از رسیدن به نقطه بحرانی و صرفاً توسط تکنسین‌های مجرب انجام شود تا کابل جایگزین با تطابق کامل سایز و استانداردهای کششی سیستم قبلی روی فلکه‌ها قرار گیرد.
