زاویه آلفا در آسانسور به زاویه بین خط عمودی گذرنده از مرکز فلکه کشش و خط اتصال مرکز فلکه به نقطه خروج سیم بکسل از شیار فلکه اطلاق می‌شود. این زاویه، معیاری اساسی برای اطمینان از کشش صحیح سیم بکسل، کاهش سایش و استهلاک قطعات و در نهایت، تضمین پایداری و ایمنی کل سیستم آسانسور است.

1. زاویه آلفا در آسانسور

تصور کنید آسانسوری که هر روز از آن استفاده می‌کنید، به جای حرکتی نرم و بی‌صدا، دچار لرزش‌های خفیف یا حتی سایش‌های گوش‌خراش باشد. این مشکلات، اغلب ریشه‌ای عمیق‌تر در جزئیات مهندسی دارند و یکی از مهم‌ترین آن‌ها، تنظیم دقیق زاویه آلفا است.

زاویه آلفا در آسانسور به طور مشخص به زاویه‌ای اشاره دارد که بین خط عمودی فرضی که از مرکز فلکه کشش عبور می‌کند و خطی که مرکز فلکه را به نقطه‌ای که سیم بکسل از شیار فلکه جدا می‌شود، وصل می‌کند، تشکیل می‌شود. این تعریف شاید در نگاه اول کمی پیچیده به نظر برسد، اما در واقعیت، بیانگر یک وضعیت هندسی حیاتی است.

در یک سیستم آسانسور کششی، سیم بکسل‌ها نیروی لازم برای حرکت کابین و وزنه تعادل را از طریق اصطکاک با شیارهای فلکه کشش منتقل می‌کنند. هرگونه انحراف از تراز ایده‌آل در مسیر حرکت سیم بکسل، می‌تواند باعث ایجاد زاویه‌ای شود که ما آن را آلفا می‌نامیم. این زاویه نباید با “زاویه پیچش” یا “زاویه تماس” سیم بکسل با فلکه اشتباه گرفته شود؛ زاویه آلفا به طور خاص به تراز عمودی و افقی سیم بکسل در لحظه خروج از فلکه مربوط است و نقش محوری در پایداری سیستم ایفا می‌کنداین زاویه نه تنها بر طول عمر قطعات حیاتی مانند سیم بکسل و فلکه کشش تأثیر مستقیم می‌گذارد، بلکه نقش تعیین‌کننده‌ای در حفظ تعادل دینامیکی سیستم و جلوگیری از حوادث ناخواسته ایفا می‌کند. یک زاویه آلفای بهینه، توزیع متوازن بار را تضمین کرده و از تمرکز تنش در یک نقطه خاص جلوگیری می‌کند که نتیجه آن، عملکردی روان‌تر، ایمن‌تر و با دوام‌تر برای آسانسور خواهد بود.

الف: مؤلفه‌های زاویه آلفا در آسانسور

درک دقیق زاویه آلفا تنها با شناخت اجزای تشکیل‌دهنده آن میسر می‌شود. این زاویه، حاصل تعامل پیچیده‌ای از چندین مؤلفه مکانیکی و هندسی در سیستم آسانسور است که هر یک به نوبه خود، بر شکل‌گیری و پایداری آن تأثیر می‌گذارند. از موقعیت وزنه تعادل گرفته تا طراحی پولی‌ها، همه و همه در تعیین این پارامتر حیاتی نقش دارند.

ب: نقش وزنه تعادل و سیم بکسل در تعیین زاویه آلفا در آسانسور

وزنه تعادل، قلب توازن در سیستم آسانسور است. وزن آن معمولاً به گونه‌ای تنظیم می‌شود که تقریباً وزن کابین خالی به اضافه نیمی از ظرفیت بار نامی را خنثی کند. این توازن، نه تنها مصرف انرژی را کاهش می‌دهد، بلکه نقش مستقیمی در حفظ کشش مناسب سیم بکسل‌ها و در نتیجه، تعیین زاویه آلفا دارد. اگر وزنه تعادل و کابین به درستی در یک راستا نباشند یا سیم بکسل‌ها به هر دلیلی (مانند کشیدگی نابرابر) دچار عدم تقارن شوند، این عدم توازن می‌تواند به ایجاد یک زاویه آلفای نامطلوب منجر شود. سیم بکسل‌ها نیز به عنوان حلقه اتصال اصلی، با نحوه قرارگیری و کشش خود، مستقیماً بر این زاویه اثر می‌گذارند. در مقالات قبلی ما، می‌توانید اطلاعات بیشتری در مورد نقش وزنه‌های تعادل در تعادل دینامیکی آسانسور و ارتباط آن با زاویه آلفا به دست آورید.

ج: تأثیر پولی‌ و شیارها بر زاویه آلفا آسانسور

پولی‌ها یا فلکه‌های هرزگرد، اجزای حیاتی هستند که سیم بکسل‌ها از روی آن‌ها عبور می‌کنند تا مسیر حرکت کابین و وزنه تعادل را تنظیم کنند. طراحی و موقعیت این پولی‌ها، به خصوص فلکه کشش اصلی، تأثیر مستقیمی بر زاویه آلفا دارد. شیارهای روی فلکه‌ها باید کاملاً متناسب با قطر سیم بکسل‌ها باشند و به گونه‌ای طراحی شوند که کمترین سایش و بیشترین اصطکاک را فراهم کنند. هرگونه عدم تراز در پولی‌ها، سایش نامتقارن شیارها، یا حتی طراحی نامناسب آن‌ها، می‌تواند مسیر خروج سیم بکسل را تغییر داده و به انحراف زاویه آلفا از مقدار ایده‌آل منجر شود. این تغییرات کوچک، در طول زمان می‌توانند پیامدهای بزرگی برای کل سیستم داشته باشند.

د: موقعیت کابین و ریل‌ها

اساساً، تمامی اجزای آسانسور باید در یک راستای کاملاً عمودی و تراز نصب شوند. موقعیت کابین و وزنه تعادل نسبت به ریل‌های راهنما، و همچنین تراز بودن خود ریل‌ها، نقش زیربنایی در حفظ زاویه آلفای صحیح دارد. اگر ریل‌ها به درستی نصب نشده باشند یا کابین در حین حرکت دچار تاب خوردگی یا انحراف شود، این ناهماهنگی‌ها مستقیماً بر کشش سیم بکسل‌ها و نحوه خروج آن‌ها از فلکه تأثیر گذاشته و زاویه آلفا را دستخوش تغییر می‌کنند. این عوامل زمینه‌ای، غالباً در مراحل نصب اولیه باید با دقت فراوان مورد توجه قرار گیرند تا از مشکلات آتی جلوگیری شود.

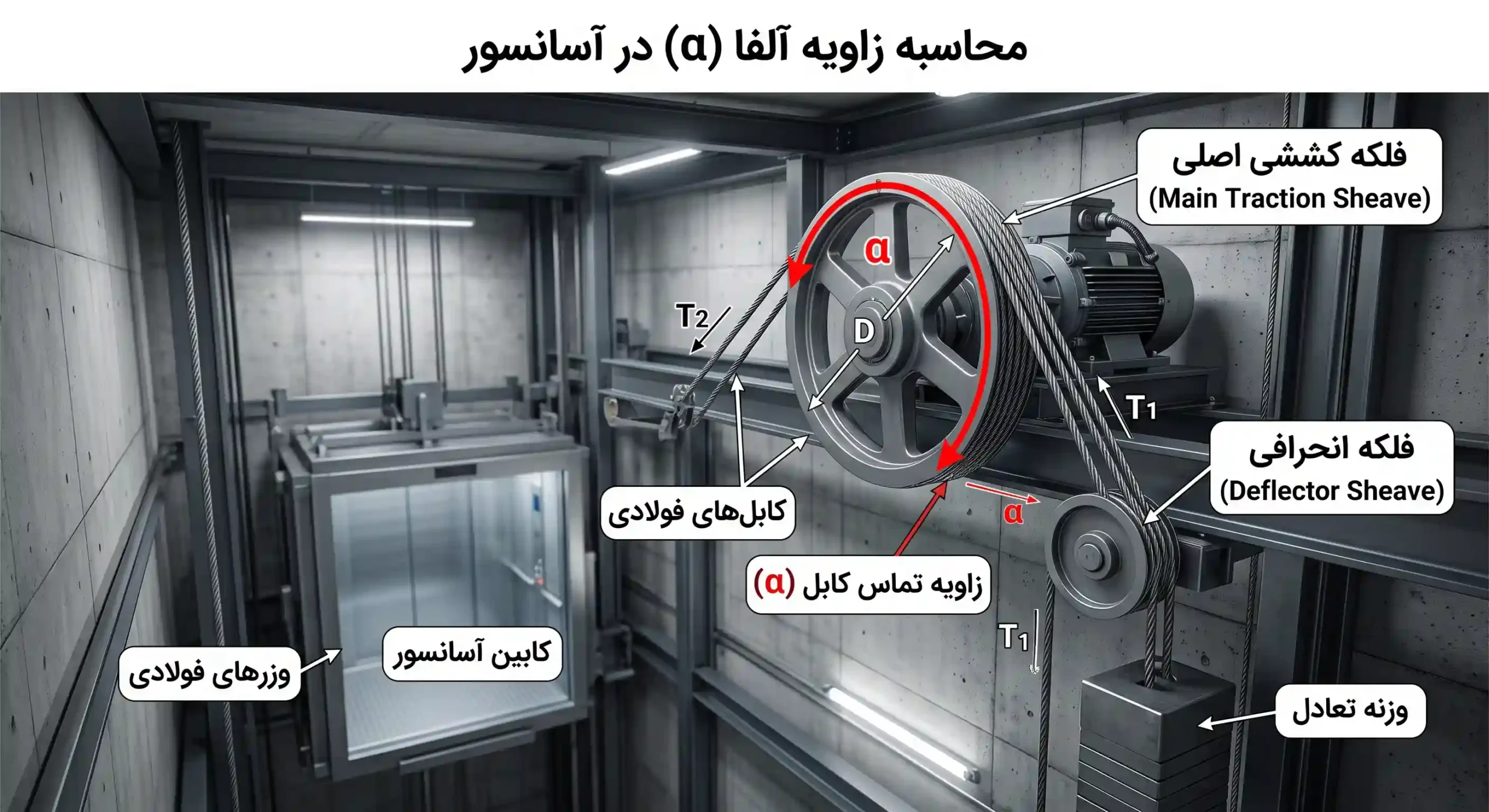

محاسبه زاویه آلفا در آسانسور

2. راهنمای گام به گام آموزش محاسبه زاویه آلفا در آسانسور

محاسبه دقیق زاویه آلفا یکی از مهم‌ترین مراحل در طراحی، نصب و حتی بازرسی‌های دوره‌ای آسانسور است. این فرآیند به مهندسان و تکنسین‌ها کمک می‌کند تا از عملکرد صحیح سیستم اطمینان حاصل کرده و از خطرات احتمالی پیشگیری کنند. در ادامه به فرمول‌های اساسی، ابزارهای مورد نیاز و یک مثال کاربردی خواهیم پرداخت تا محاسبه زاویه آلفا در آسانسور را به طور ملموس‌تری درک کنیم.

الف: آشنایی با معادلات و متغیرهای کلیدی

برای محاسبه زاویه آلفا، ما به چند پارامتر هندسی کلیدی نیاز داریم. همانطور که تعریف کردیم، زاویه آلفا بین خط عمودی از مرکز فلکه و خط اتصال مرکز فلکه به نقطه خروج سیم بکسل تشکیل می‌شود. فرض کنید:

• `D`: قطر فلکه کشش (بر حسب میلی‌متر)
• `R`: شعاع فلکه کشش (`R = D/2`)
• `x`: فاصله افقی مرکز سیم بکسل در نقطه خروج از شیار فلکه تا خط عمودی گذرنده از مرکز فلکه (بر حسب میلی‌متر). این فاصله می‌تواند ناشی از عدم تراز یا انحراف باشد.
• `y`: فاصله عمودی از مرکز فلکه تا نقطه خروج سیم بکسل از شیار (که تقریباً برابر با شعاع فلکه است در صورت خروج افقی، اما در واقعیت ممکن است کمی متفاوت باشد). برای سادگی، می‌توانیم `y` را تقریباً برابر با `R` در نظر بگیریم.

با این مفروضات، می‌توانیم از رابطه مثلثاتی استفاده کنیم:

تانژانت (α) = x / y

بنابراین، زاویه آلفا (α) را می‌توان با استفاده از تابع آرکتانژانت (atan) به دست آورد:

α = atan (x / y)

که در آن، `α` بر حسب رادیان به دست می‌آید و برای تبدیل به درجه باید در `180/π` ضرب شود.

ب: ابزارهای مورد نیاز برای اندازه‌گیری

دقت در اندازه‌گیری پارامترهای `x` و `y` برای محاسبه صحیح زاویه آلفا حیاتی است. ابزارهای زیر در این فرآیند کمک‌کننده هستند:

• تراز لیزری: برای ایجاد یک خط عمودی مرجع دقیق از مرکز فلکه و اندازه‌گیری انحراف افقی سیم بکسل (`x`).
• کولیس دیجیتال یا میکرومتر: برای اندازه‌گیری دقیق قطر سیم بکسل و عمق شیارها.
• متر لیزری: برای اندازه‌گیری فواصل بزرگ‌تر با دقت بالا.
• شاقول و ریسمان بنایی: به عنوان ابزارهای سنتی و مکمل برای تراز کردن و اندازه‌گیری عمودی.
• نرم‌افزارهای CAD و شبیه‌سازی: در مراحل طراحی، این نرم‌افزارها می‌توانند با مدل‌سازی سه‌بعدی، زاویه آلفا را پیش‌بینی و بهینه‌سازی کنند.

ج: مثال کاربردی محاسبه زاویه آلفا در آسانسور

بیایید با یک مثال عملی، نحوه محاسبه زاویه آلفا را مرور کنیم:

• گام اول: جمع‌آوری داده‌های اولیه و ابعاد ضروریفرض کنید یک آسانسور کششی داریم با مشخصات زیر:
  • قطر فلکه کشش (D) = ۳۲۰ میلی‌متر. پس شعاع فلکه (R) = ۱۶۰ میلی‌متر.
  • با اندازه‌گیری دقیق توسط تراز لیزری و کولیس، مشخص می‌شود که مرکز سیم بکسل در نقطه خروج از فلکه، دارای انحراف افقی (x) برابر با ۳ میلی‌متر نسبت به خط عمودی مرکز فلکه است.
  • فاصله عمودی از مرکز فلکه تا نقطه خروج سیم بکسل (y) را تقریباً برابر با شعاع فلکه، یعنی ۱۶۰ میلی‌متر در نظر می‌گیریم (این مقدار در واقعیت ممکن است کمی متفاوت باشد اما برای این مثال فرض می‌کنیم).
• گام دوم: اعمال فرمول‌ها و انجام محاسبات دقیقبا استفاده از فرمول `α = atan (x / y)`:

  α = atan (۳ میلی‌متر / ۱۶۰ میلی‌متر) = atan (۰.۰۱۸۷۵)

  با محاسبه آرکتانژانت ۰.۰۱۸۷۵، مقدار α تقریباً ۰.۰۱۸۷۴ رادیان به دست می‌آید.

  برای تبدیل به درجه:

  α (درجه) = ۰.۰۱۸۷۴ (۱۸۰ / ۳.۱۴۱۵۹) ≈ ۱.۰۷ درجه

• گام سوم: تحلیل نتایج و بررسی انطباق با استانداردهادر این مثال، زاویه آلفا تقریباً ۱.۰۷ درجه محاسبه شد. اکنون باید این مقدار را با استانداردهای مربوطه مقایسه کنیم. اگر استاندارد ملی ایران (ISIRI 1-6303) حداکثر زاویه مجاز را ۲.۵ درجه تعیین کرده باشد، این مقدار (۱.۰۷ درجه) در محدوده قابل قبول قرار می‌گیرد. اما اگر استاندارد خاصی حداکثر ۱ درجه را مجاز بداند، این زاویه نیاز به تنظیم و اصلاح خواهد داشت. تحلیل نتایج نه تنها شامل مقایسه با استانداردهاست، بلکه بررسی پیامدهای این زاویه بر سایش، لرزش و عمر مفید قطعات نیز از اهمیت بالایی برخوردار است.

3. عوامل مؤثر بر زاویه آلفا در آسانسور

زاویه آلفا، نتیجه یک فرآیند پیچیده است که از همان مراحل اولیه طراحی آغاز شده و تا نصب و نگهداری آسانسور ادامه می‌یابد. هر مرحله می‌تواند به نوعی بر این زاویه حیاتی تأثیر بگذارد.

الف: طراحی اولیه سیستم آسانسور

در مرحله طراحی، مهندسان باید با در نظر گرفتن عواملی مانند فاصله بین ریل‌های کابین و وزنه تعادل، قطر فلکه‌ها، و نحوه آرایش سیم بکسل‌ها (مثلاً یک به یک یا دو به یک)، زاویه آلفا را به گونه‌ای بهینه کنند که در محدوده استاندارد قرار گیرد. طراحی نامناسب می‌تواند از ابتدا منجر به چالش‌هایی شود که در مراحل بعدی به سختی قابل جبران هستند. انتخاب صحیح نوع فلکه، جنس شیارها و حتی محاسبات مربوط به کشش سیم بکسل‌ها، همگی در این مرحله کلید می‌خورند.

ب: کیفیت نصب و تراز بودن قطعات

حتی بهترین طراحی نیز اگر با نصبی دقیق و با کیفیت همراه نباشد، به نتیجه مطلوب نخواهد رسید. تراز نبودن ریل‌ها، عدم هم‌راستایی فلکه‌ها، یا نصب نادرست وزنه تعادل، همگی می‌توانند زاویه آلفا را از محدوده ایده‌آل خارج کنند. استفاده از ابزارهای دقیق ترازسنجی مانند تراز لیزری، رعایت استانداردهای نصب و کالیبراسیون دقیق در این مرحله از اهمیت بالایی برخوردار است. تجربه‌های واقعی نشان داده‌اند که بسیاری از مشکلات مربوط به عملکرد آسانسور، ریشه در خطاهای جزئی اما حیاتی در مرحله نصب دارند.

ج: فرسودگی و سایش قطعات

آسانسور یک سیستم مکانیکی پویا است و قطعات آن در طول زمان دچار فرسودگی و سایش می‌شوند. سایش شیارهای فلکه، کشیدگی یا فرسودگی سیم بکسل‌ها، و حتی تغییر شکل جزئی در سازه آسانسور به مرور زمان، می‌تواند به تدریج زاویه آلفا را تغییر دهد. این تغییرات تدریجی، اغلب نامحسوس هستند اما می‌توانند به مشکلات جدی‌تری منجر شوند. بازرسی‌های دوره‌ای و پایش مداوم، تنها راه برای شناسایی و رفع این تغییرات پیش از آنکه به یک معضل تبدیل شوند، است.

د: استانداردهای بین‌المللی و داخلی

برای اطمینان از ایمنی و کارایی آسانسورها، سازمان‌های استانداردسازی در سراسر جهان، دستورالعمل‌های سخت‌گیرانه‌ای را برای پارامترهای مختلف از جمله زاویه آلفا تدوین کرده‌اند. این استانداردها، محدوده مجاز برای این زاویه را تعیین می‌کنند و سازندگان و نصابان موظف به رعایت آن‌ها هستند.

جدول حدود مجاز این زاویه بر اساس برخی استانداردهای رایج

رعایت این استانداردها نه تنها یک الزام قانونی است، بلکه تضمینی برای طول عمر و ایمنی سیستم آسانسور شما محسوب می‌شود. برای اطلاعات بیشتر در مورد اهمیت این مقررات، می‌توانید به مقاله ما در مورد استانداردهای ایمنی آسانسور و اهمیت رعایت آن‌ها در طراحی و نگهداری مراجعه کنید.

زاویه الفا اسانسور

4. خطرات نادیده گرفتن زاویه آلفا در آسانسور

نادیده گرفتن اهمیت زاویه آلفا و عدم تنظیم صحیح آن، می‌تواند زنجیره‌ای از مشکلات را به دنبال داشته باشد که نه تنها بر عملکرد و ایمنی آسانسور تأثیر می‌گذارد، بلکه هزینه‌های سنگینی را نیز به مالکان و مدیران ساختمان تحمیل می‌کند.

الف: افزایش سایش و استهلاک قطعات

زمانی که زاویه آلفا از محدوده بهینه خارج می‌شود، سیم بکسل‌ها به جای اینکه به صورت متقارن و مستقیم از شیارهای فلکه خارج شوند، با زاویه و فشار جانبی نامطلوبی از آن‌ها عبور می‌کنند. این امر منجر به سایش نامتقارن و سریع‌تر شیارهای فلکه و همچنین خود سیم بکسل‌ها می‌شود. بر اساس گزارشات انجمن آسانسور ایران، عدم رعایت زاویه آلفای مطلوب می‌تواند تا ۳۰ درصد عمر مفید سیم بکسل‌ها و شیارهای فلکه را کاهش دهد، که این به معنای نیاز به تعویض زودتر از موعد و افزایش قابل توجه هزینه‌های نگهداری است.

ب: کاهش ایمنی و افزایش احتمال حوادث

یکی از نگران‌کننده‌ترین پیامدهای زاویه آلفای نادرست، کاهش ایمنی سیستم است. زاویه نامناسب می‌تواند باعث لغزش سیم بکسل در شیارها، لرزش‌های غیرعادی کابین، و حتی در موارد شدیدتر، خارج شدن سیم بکسل از شیار شود. آمار حوادث آسانسور در سال‌های اخیر نشان می‌دهد که بخش قابل توجهی از لرزش‌ها و ناهنجاری‌های حرکتی، که در موارد شدیدتر به توقف ناگهانی یا حتی سقوط جزئی منجر شده‌اند، ریشه‌ای در تنظیمات نامناسب زاویه آلفا داشته‌اند. به عنوان مثال، در مطالعه‌ای که توسط سازمان استاندارد و تحقیقات صنعتی ایران در سال ۱۴۰۱ انجام شد، حدود ۱۵ درصد از نقص‌های فنی منجر به توقف اضطراری آسانسورها به مشکلات مربوط به کشش نامناسب سیم بکسل و در نتیجه، زاویه آلفای غیربهینه نسبت داده شده است. این آمار نشان‌دهنده اهمیت حیاتی توجه به این پارامتر است.

ج: افت عملکرد و راندمان سیستم

یک زاویه آلفای نادرست، به معنای افزایش اصطکاک و مقاومت در سیستم است. این افزایش مقاومت، باعث می‌شود موتور آسانسور برای حرکت کابین، نیروی بیشتری صرف کند که نتیجه آن، افزایش مصرف انرژی و کاهش راندمان کلی سیستم است. علاوه بر این، لرزش‌ها و حرکات نامنظم ناشی از این مشکل، تجربه ناخوشایندی را برای کاربران آسانسور ایجاد کرده و می‌تواند به سرعت از کیفیت کلی ساختمان بکاهد. به قول معروف، “یک درز کوچک می‌تواند کشتی بزرگی را غرق کند”؛ همینطور، یک زاویه کوچک نامطلوب می‌تواند کل سیستم را تحت تأثیر قرار دهد.

د: هزینه‌های تعمیر و نگهداری پیش‌بینی نشده

همانطور که اشاره شد، سایش زودهنگام قطعات و نیاز به تعویض آن‌ها، هزینه‌های سنگینی را به همراه دارد. تعویض سیم بکسل‌ها، تعمیر یا تعویض فلکه‌ها، و حتی تعمیرات مربوط به موتور آسانسور که تحت فشار بیشتری کار کرده است، می‌تواند ده‌ها میلیون تومان هزینه در بر داشته باشد. به عنوان مثال، در خرداد ۱۴۰۵، هزینه تعویض مجموعه سیم بکسل برای یک آسانسور ۸ نفره، بسته به کیفیت و برند، می‌تواند بین ۴۰ تا ۷۰ میلیون تومان متغیر باشد، در حالی که با نگهداری صحیح و توجه به جزئیاتی مانند زاویه آلفا، این هزینه‌ها می‌توانند به طور قابل توجهی کاهش یابند.

5. بهینه‌سازی و تنظیم زاویه آلفا در آسانسور – افزایش ایمنی و دوام

با توجه به پیامدهای جدی نادیده گرفتن زاویه آلفا، اتخاذ راهکارهای عملی برای بهینه‌سازی و تنظیم دقیق آن، امری ضروری است. این راهکارها شامل مراقبت‌های پیشگیرانه، دقت در نصب و استفاده از تجهیزات با کیفیت هستند.

الف: بازرسی‌های دوره‌ای و پایش مداوم

مهمترین گام در حفظ زاویه آلفای بهینه، انجام بازرسی‌های منظم و دوره‌ای توسط تکنسین‌های متخصص است. در این بازرسی‌ها، باید وضعیت سیم بکسل‌ها، شیارهای فلکه، تراز بودن پولی‌ها و موقعیت کابین و وزنه تعادل به دقت بررسی شود. با استفاده از ابزارهای اندازه‌گیری دقیق، می‌توان هرگونه انحراف از زاویه آلفای استاندارد را در مراحل اولیه تشخیص داد و قبل از اینکه به مشکلات جدی‌تر منجر شود، نسبت به تنظیم آن اقدام کرد. پایش مداوم به ما این امکان را می‌دهد که از “خرابی‌های ناگهانی” که همیشه هزینه‌بر و خطرناک هستند، جلوگیری کنیم.

ب: تنظیمات دقیق در مراحل نصب و راه‌اندازی

اساس یک آسانسور ایمن و کارآمد، نصب صحیح و دقیق آن است. در مرحله نصب، تمامی قطعات باید با دقت بالا تراز و کالیبره شوند. این شامل تراز کردن ریل‌ها، تنظیم موقعیت فلکه‌ها و اطمینان از هم‌راستایی کامل سیم بکسل‌ها است. تکنسین‌های نصب باید آموزش‌های لازم را دیده باشند و از ابزارهای مناسب برای انجام این تنظیمات استفاده کنند. دقت در این مرحله، تضمین‌کننده پایداری زاویه آلفا در طول عمر آسانسور خواهد بود و از بسیاری از مشکلات آینده پیشگیری می‌کند.

ج: استفاده از قطعات با کیفیت و استاندارد

کیفیت قطعات به کار رفته در سیستم آسانسور، تأثیر مستقیمی بر پایداری زاویه آلفا دارد. استفاده از سیم بکسل‌های مرغوب با مقاومت کششی مناسب، فلکه‌هایی با جنس و پرداخت سطحی ایده‌آل و ریل‌های راهنمای دقیق و مقاوم، همگی به حفظ تراز و جلوگیری از سایش زودهنگام کمک می‌کنند. قطعات ارزان‌قیمت و بی‌کیفیت، هرچند ممکن است در ابتدا صرفه‌جویی مالی به نظر برسند، اما در بلندمدت با ایجاد مشکلات فنی و نیاز به تعویض مکرر، هزینه‌های بسیار بیشتری را تحمیل خواهند کرد.

د: راهکارهای نوین در نگهداری بهبود زاویه آلفا

صنعت آسانسور نیز مانند سایر صنایع، در حال پیشرفت است. استفاده از سیستم‌های پایش هوشمند که می‌توانند به طور مداوم پارامترهای مختلف از جمله لرزش و کشش سیم بکسل را رصد کرده و هرگونه تغییر در زاویه آلفا را گزارش دهند، یکی از این نوآوری‌هاست. همچنین، طراحی‌های جدید فلکه‌ها و سیستم‌های تعلیق که مقاومت بیشتری در برابر انحرافات جزئی دارند، به بهبود پایداری این زاویه کمک می‌کنند. این راهکارهای نوین، آینده ایمن‌تر و کارآمدتری را برای آسانسورها نوید می‌دهند.

سوالات متداول

1. چرا زاویه الفا اسانسور تا این حد برای عملکرد و ایمنی حیاتی است؟

زاویه آلفا مستقیماً بر کشش سیم بکسل‌ها و نحوه تعامل آن‌ها با شیارهای فلکه کشش تأثیر می‌گذارد. یک زاویه نامناسب می‌تواند به سایش زودهنگام، لغزش سیم بکسل، لرزش کابین و در نهایت، کاهش شدید ایمنی و عمر مفید آسانسور منجر شود. این پارامتر تضمین‌کننده توازن نیروها و حرکت روان سیستم است.

2. آیا تغییرات دما بر زاویه آلفا در آسانسور تأثیر می‌گذارد و چگونه؟

بله، تغییرات شدید دما می‌توانند بر زاویه آلفا تأثیر بگذارند. فلزات (مانند سیم بکسل‌ها و ریل‌ها) در دماهای مختلف، منبسط یا منقبض می‌شوند. این انبساط و انقباض می‌تواند باعث تغییرات جزئی در طول سیم بکسل‌ها یا تراز ریل‌ها شود که به نوبه خود، زاویه آلفا را دستخوش تغییر می‌کند. این تأثیر معمولاً جزئی است اما در طراحی و نگهداری آسانسورهای مناطق با نوسانات دمایی بالا، باید مد نظر قرار گیرد.

3. چه زمانی باید برای محاسبه زاویه آلفا در آسانسور از یک متخصص کمک گرفت؟

همیشه توصیه می‌شود که برای محاسبه و تنظیم زاویه آلفا از یک متخصص آسانسور کمک بگیرید. به خصوص در موارد زیر: ۱. نصب اولیه آسانسور. ۲. پس از هرگونه تعمیرات اساسی یا تعویض قطعات اصلی (مانند فلکه یا سیم بکسل). ۳. در صورت مشاهده علائم نامطلوب مانند لرزش، صدای غیرعادی یا سایش غیریکنواخت. ۴. در بازرسی‌های دوره‌ای سالانه.

4. علائم نادرست بودن زاویه آلفا چیست و چگونه می‌توان آن‌ها را تشخیص داد؟

علائم رایج نادرست بودن زاویه آلفا عبارتند از: لرزش‌های غیرعادی کابین آسانسور، صدای سایش یا جیغ از ناحیه موتورخانه یا فلکه‌ها، سایش نامتقارن شیارهای فلکه کشش (که با بازرسی چشمی قابل تشخیص است)، و در موارد شدیدتر، لغزش سیم بکسل‌ها که می‌تواند منجر به حرکت نامنظم یا توقف اضطراری آسانسور شود.

5. آیا زاویه آلفا در انواع مختلف آسانسور (کششی، هیدرولیک) متفاوت است؟

بله، مفهوم زاویه آلفا به طور عمده و با این تعریف خاص، در آسانسورهای کششی (Traction Elevators) مطرح است. در آسانسورهای هیدرولیک، که حرکت کابین توسط جک‌های هیدرولیک انجام می‌شود و سیستم سیم بکسل و فلکه کشش به شکل آسانسورهای کششی وجود ندارد، این زاویه با این تعریف کاربرد مستقیم و مشابهی ندارد. در آسانسورهای هیدرولیک، بیشتر تمرکز بر تراز بودن جک‌ها و ریل‌های راهنما است.

نتیجه گیری

در نهایت، زاویه آلفا (زاویه پیچش یا درگیری سیم‌بکسل) چیزی فراتر از یک پارامتر هندسی در نقشه آسانسور است؛ این زاویه، قلب تپنده ایمنی و راندمان در سیستم‌های تعلیق آسانسورهای کششی محسوب می‌شود. همان‌طور که در این آموزش بررسی کردیم، محاسبه دقیق زاویه آلفا ارتباط مستقیمی با تامین نیروی اصطکاک لازم بین سیم‌بکسل و فلکه موتور دارد و مرز بین یک حرکت ایمن و خطر سرخوردگی (بکسواد کردن) را تعیین می‌کند. تسلط بر محاسبه زاویه آلفا، نشان‌دهنده تفاوت یک نصب تجربی و یک مهندسی دقیق و استاندارد است که نتیجه آن، حرکت نرم، بی‌صدا و کاملاً ایمن آسانسور برای سال‌های طولانی خواهد بود.
