استاندارد کابل برق آسانسور مجموعه قوانین و مقررات فنی است که به منظور تضمین ایمنی، عملکرد پایدار، و طول عمر کابل‌های الکتریکی مورد استفاده در آسانسورها تدوین شده است. این استانداردها شامل الزامات مربوط به جنس هادی، نوع عایق و روکش، مقطع کابل، ولتاژ نامی، مقاومت مکانیکی (انعطاف‌پذیری، کشش، خمش)، مقاومت در برابر عوامل محیطی (حرارت، رطوبت، روغن، آتش)، و روش‌های صحیح نصب و نگهداری می‌شوند. رعایت دقیق این استانداردها، از استانداردهای ملی ایران (مانند ISIRI 6303) تا استانداردهای بین‌المللی (مانند EN 81-20/50 و IEC 60227)، نه تنها از حوادث و خطرات جانی و مالی جلوگیری می‌کند، بلکه به بهینه‌سازی عملکرد و کاهش هزینه‌های بلندمدت نیز کمک شایانی می‌نماید.

1. استاندارد کابل برق آسانسور

تصور کنید در یک ساختمان بلندمرتبه در حال حرکت با آسانسور هستید. آیا تا به حال به این فکر کرده‌اید که چه چیزی ایمنی این سفر عمودی را تضمین می‌کند؟ بله، عوامل متعددی دخیل هستند، اما یکی از اساسی‌ترین آن‌ها، کابل‌های برق آسانسور است. این کابل‌ها نه تنها برق موتور را تامین می‌کنند، بلکه سیگنال‌های کنترلی را نیز بین کابین، موتورخانه و تابلو فرمان جابجا می‌کنند. در واقع، آن‌ها رگ‌های حیاتی این سیستم پیچیده به شمار می‌روند. بدون رعایت دقیق استاندارد کابل برق آسانسور، تمامی محاسبات مهندسی و طراحی‌های ایمنی می‌توانند در یک لحظه بی‌اثر شوند و حوادث ناگواری را رقم بزنند.

الف: چرا استانداردسازی کابل برق آسانسور حیاتی است؟

استانداردسازی در هر صنعتی، به ویژه در صنعت آسانسور که مستقیماً با جان انسان‌ها سروکار دارد، از اهمیت ویژه‌ای برخوردار است. اما در مورد کابل‌های برق آسانسور، این اهمیت ابعاد گسترده‌تری پیدا می‌کند. اول از همه، بحث ایمنی مطرح است. یک کابل غیر استاندارد یا آسیب‌دیده می‌تواند منجر به اتصال کوتاه، آتش‌سوزی، برق‌گرفتگی، یا از کار افتادن ناگهانی آسانسور شود. حوادثی که متاسفانه هر از گاهی شاهد آن‌ها هستیم و اغلب ریشه‌ای در عدم رعایت استانداردهای اولیه دارند. طبق گزارش‌های غیررسمی، بخش قابل توجهی از حوادث الکتریکی آسانسورها ناشی از کیفیت پایین یا نصب نادرست کابل‌هاست.

دوم، طول عمر کابل‌هاست. آسانسورها روزانه صدها و هزاران بار حرکت می‌کنند. کابل‌های متحرک در چاه آسانسور باید مقاومت بسیار بالایی در برابر خمش، کشش، پیچش و سایش داشته باشند. کابل‌های معمولی ساختمانی که برای نصب ثابت طراحی شده‌اند، به هیچ وجه توان تحمل این میزان استرس مکانیکی را ندارند و به سرعت فرسوده می‌شوند. این فرسودگی زودهنگام نه تنها هزینه‌های نگهداری را به شدت افزایش می‌دهد، بلکه با افزایش خطر پارگی یا قطع شدن، ایمنی را نیز به خطر می‌اندازد.

سوم، عملکرد پایدار است. کابل‌های برق آسانسور علاوه بر انتقال قدرت، وظیفه انتقال سیگنال‌های کنترلی حساس را نیز بر عهده دارند. تداخلات الکترومغناطیسی (EMI) ناشی از کابل‌های غیر استاندارد یا بدون شیلد مناسب، می‌تواند عملکرد سیستم‌های کنترلی را مختل کرده و منجر به خطاهای عملیاتی، توقف‌های ناخواسته، یا حتی حرکت‌های نامنظم آسانسور شود. اینجاست که اهمیت رعایت استاندارد کابل آسانسور برای پایداری و دقت سیستم بیش از پیش نمایان می‌شود.

ب: استاندارد بین‌المللی و ملی کابل برق آسانسور

برای اطمینان از ایمنی و کیفیت، سازمان‌های استاندارد ملی و بین‌المللی، دستورالعمل‌های سختگیرانه‌ای را برای کابل‌های آسانسور تدوین کرده‌اند. در سطح بین‌المللی، استانداردهایی مانند IEC (کمیسیون بین‌المللی الکتروتکنیک) و EN (استانداردهای اروپایی) مرجع اصلی محسوب می‌شوند. به عنوان مثال، سری استانداردهای EN 81-20/50 به طور خاص به ایمنی ساخت و نصب آسانسورها می‌پردازد و الزامات کابل‌ها را نیز در بر می‌گیرد. همچنین، استانداردهای VDE آلمان و UL آمریکا نیز در سطح جهانی شناخته‌شده و معتبر هستند.

در ایران، سازمان ملی استاندارد ایران (ISIRI) مسئول تدوین و نظارت بر استانداردهای ملی است. استانداردهایی نظیر ISIRI 6303 (کابل‌های آسانسور و بالابر) و ISIRI 1-1772 (کابل‌های قدرت با عایق و روکش PVC) از جمله مهمترین مراجع برای کابل‌های برق آسانسور در کشور ما به شمار می‌روند. این استانداردها با الهام از استانداردهای بین‌المللی و بومی‌سازی آن‌ها، چارچوبی مطمئن برای تولید و استفاده از کابل‌های ایمن فراهم می‌کنند.

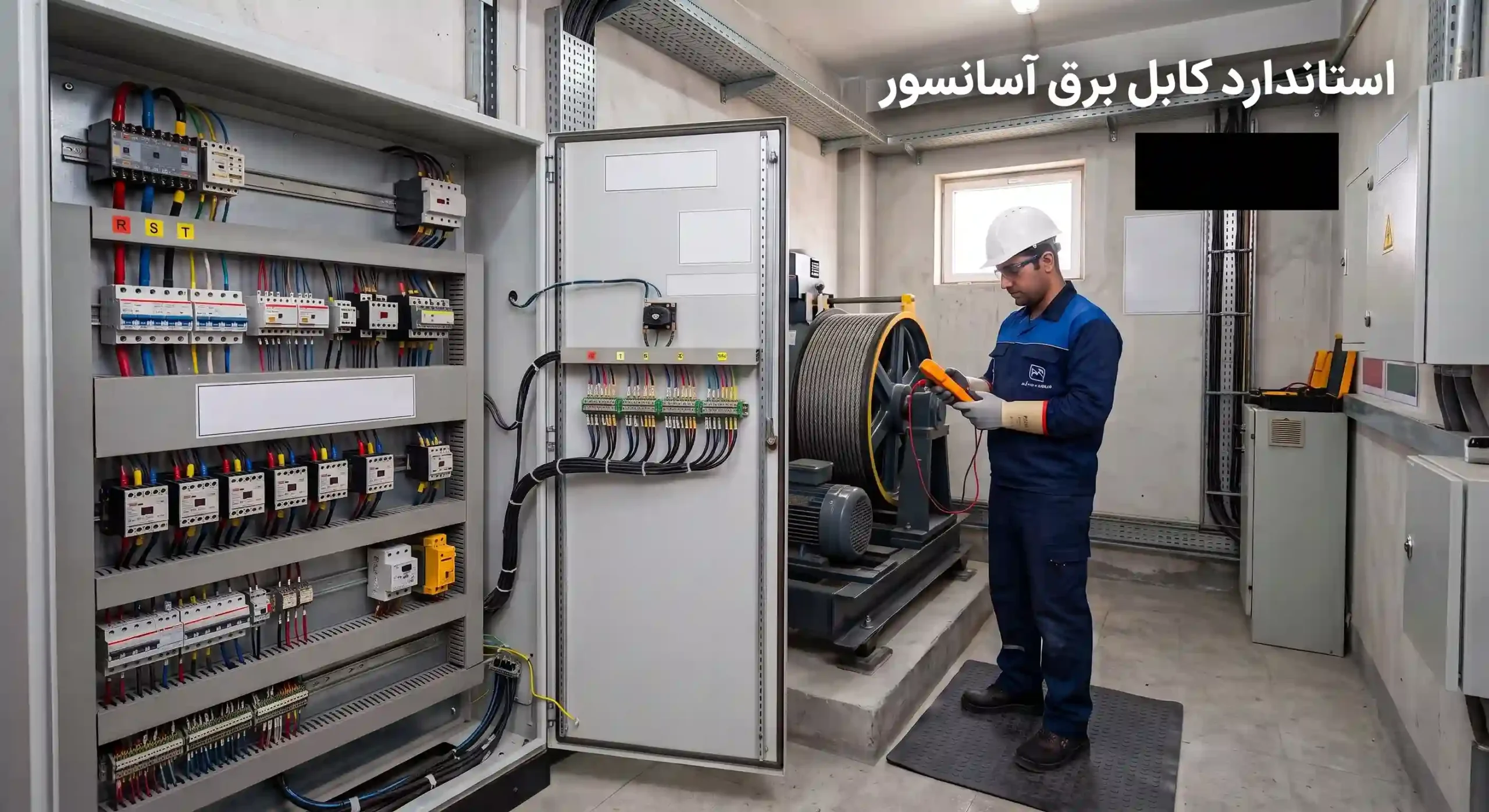

استاندارد کابل آسانسور

2. بررسی استاندارد کابل برق آسانسور

برای اینکه یک کابل بتواند عنوان “کابل استاندارد آسانسور” را به خود اختصاص دهد، باید از فیلترهای سخت‌گیرانه‌ای عبور کند و مجموعه‌ای از الزامات کلیدی را برآورده سازد. این الزامات، نتیجه سال‌ها تجربه، تحقیقات علمی و بررسی حوادث مختلف در سراسر جهان است و تضمین می‌کند که کابل مورد نظر، در شرایط کاری دشوار آسانسور، ایمن و قابل اعتماد باقی بماند. از استانداردهای ملی گرفته تا بین‌المللی، همه و همه بر یک هدف مشترک تاکید دارند: ایمنی و پایداری.

الف: استانداردهای ملی ایران؛ ISIRI 6303, ISIRI 1-1772

در ایران، سازمان ملی استاندارد (ISIRI) به عنوان مرجع اصلی تعیین و نظارت بر استانداردها، نقش حیاتی در تضمین کیفیت کابل‌های آسانسور ایفا می‌کند. مهمترین استانداردهای مرتبط عبارتند از:

• ISIRI 6303: این استاندارد به طور خاص به کابل‌های آسانسور و بالابر اختصاص دارد و الزامات فنی و مکانیکی منحصر به فرد این کابل‌ها را مشخص می‌کند. این استاندارد شامل مواردی مانند تعداد سیکل‌های خمش، مقاومت در برابر کشش، جنس عایق و روکش، و مقاومت در برابر عوامل محیطی است.
• ISIRI 1-1772 (یا IEC 60227-5): این استاندارد که معادل استاندارد بین‌المللی IEC 60227-5 است، به کابل‌های با عایق PVC با ولتاژ نامی تا 450/750 ولت برای آسانسورها می‌پردازد. این استاندارد جزئیات مربوط به ساختار هادی، ضخامت عایق و روکش، و خواص الکتریکی را پوشش می‌دهد.
• مقررات ملی ساختمان (مبحث 13 و 15): اگرچه این مقررات مستقیماً به کابل آسانسور نمی‌پردازند، اما الزامات کلی مربوط به تاسیسات الکتریکی ساختمان (مبحث 13) و ایمنی آسانسورها (مبحث 15) به طور غیرمستقیم بر انتخاب، نصب و نگهداری کابل‌ها تاثیرگذار هستند. به عنوان مثال، مبحث ۱۳ بر لزوم استفاده از کابل‌های دارای نشان استاندارد و رعایت اصول ایمنی در کابل‌کشی تاکید دارد.

رعایت این استانداردها نه تنها یک الزام قانونی است، بلکه یک تعهد اخلاقی برای تضمین ایمنی کاربران محسوب می‌شود. زمانی که یک نصاب یا سرویس‌کار از کابل‌های با نشان استاندارد ملی استفاده می‌کند، در واقع به این تعهد پایبند بوده است.

ب: استانداردهای بین‌المللی مرجع؛ EN 81-20/50, IEC 60227, VDE و UL

در عرصه بین‌المللی، چندین استاندارد معتبر وجود دارد که تولیدکنندگان و مصرف‌کنندگان کابل‌های آسانسور در سراسر جهان از آن‌ها پیروی می‌کنند:

• EN 81-20/50: این مجموعه استانداردهای اروپایی، جامع‌ترین مرجع برای طراحی، ساخت و نصب آسانسورهای مسافری و باری است. بخش‌هایی از این استاندارد به طور خاص به الزامات کابل‌ها، از جمله مقاومت در برابر آتش، انعطاف‌پذیری و نحوه کابل‌کشی در چاه آسانسور می‌پردازد.
• IEC 60227: این استاندارد از کمیسیون بین‌المللی الکتروتکنیک، به کابل‌های با عایق PVC با ولتاژ نامی تا 450/750 ولت می‌پردازد و بخش‌های مختلف آن برای کابل‌های آسانسور نیز کاربرد دارد (مانند IEC 60227-5).
• VDE (Verband der Elektrotechnik Elektronik Informationstechnik): استانداردهای آلمانی VDE به دلیل دقت و سخت‌گیری بالا در صنعت کابل‌سازی مشهورند. بسیاری از کابل‌های آسانسور با کیفیت بالا، دارای گواهینامه VDE هستند که نشان‌دهنده مطابقت با بالاترین سطح استانداردهای فنی است.
• UL (Underwriters Laboratories): این سازمان آمریکایی یکی از معتبرترین مراجع تست و صدور گواهینامه ایمنی در جهان است. کابل‌های دارای نشان UL، به ویژه در بازار آمریکای شمالی، به عنوان محصولاتی با ایمنی و کیفیت تضمین شده شناخته می‌شوند.

تطابق با این استانداردهای بین‌المللی، نه تنها امکان صادرات و واردات کابل‌ها را فراهم می‌آورد، بلکه اطمینان از کیفیت و ایمنی در سطح جهانی را نیز به ارمغان می‌آورد.

ج: تطابق با مقررات ساختمانی و ایمنی

تطابق با مقررات ساختمانی و ایمنی یک فرآیند چندوجهی است که شامل نقش‌آفرینی سازمان‌های مختلف می‌شود. سازمان ملی استاندارد ایران با تدوین و انتشار استانداردها، چارچوب قانونی را فراهم می‌کند. اما این تنها نیمی از ماجراست. بازرسان فنی آسانسور، که معمولاً توسط شرکت‌های بازرسی معتبر و مورد تایید سازمان ملی استاندارد فعالیت می‌کنند، نقش کلیدی در اجرای این مقررات دارند. آن‌ها با بررسی دقیق نصب و راه‌اندازی آسانسور، از جمله کیفیت و نحوه کابل‌کشی، اطمینان حاصل می‌کنند که تمامی الزامات استاندارد رعایت شده است. در صورت عدم تایید بازرسان، گواهی استاندارد آسانسور صادر نخواهد شد و آسانسور اجازه بهره‌برداری نخواهد داشت. این فرآیند بازرسی دقیق، یکی از مهمترین فیلترها برای جلوگیری از ورود آسانسورهای غیر استاندارد و ناایمن به چرخه بهره‌برداری است.

د: پیامدهای عدم رعایت استاندارد کابل برق آسانسور

همانطور که ضرب‌المثل قدیمی می‌گوید: “کار از محکم‌کاری عیب نمی‌کند.” در مورد کابل برق آسانسور، عدم رعایت استانداردها نه تنها عیب است، بلکه می‌تواند فاجعه‌بار باشد. پیامدهای این سهل‌انگاری را می‌توان در دو دسته اصلی خطرات جانی و مالی طبقه‌بندی کرد:

• خطرات جانی:
  • برق‌گرفتگی: عایق ضعیف یا آسیب‌دیده می‌تواند منجر به نشت جریان و برق‌گرفتگی کاربران یا تکنسین‌ها شود.
  • آتش‌سوزی: کابل‌های با مقطع نامناسب یا کیفیت پایین در اثر اضافه بار داغ شده و می‌توانند منبع آتش‌سوزی در چاه آسانسور باشند که کنترل آن بسیار دشوار است.
  • سقوط یا توقف ناگهانی: پارگی کابل‌های فرمان یا قدرت می‌تواند منجر به از کار افتادن سیستم‌های ایمنی و کنترل شده و در بدترین حالت، سقوط آزاد کابین یا توقف ناگهانی و حبس مسافران شود.
• خطرات مالی:
  • افزایش هزینه‌های نگهداری و تعمیرات: کابل‌های غیر استاندارد به سرعت فرسوده شده و نیاز به تعویض مکرر دارند که هزینه‌های گزافی را به مالکان ساختمان تحمیل می‌کند.
  • خسارت به تجهیزات: نوسانات برق ناشی از کابل‌های معیوب می‌تواند به موتور، تابلو فرمان و سایر قطعات گران‌قیمت آسانسور آسیب برساند.
  • جریمه‌های قانونی و دعاوی قضایی: در صورت بروز حادثه ناشی از عدم رعایت استانداردها، مالکان و شرکت‌های نصاب ممکن است با جریمه‌های سنگین و دعاوی قضایی روبرو شوند.
  • کاهش ارزش ملک: آسانسورهای ناایمن و پردردسر، به طور مستقیم بر ارزش ملک و رضایت ساکنین تاثیر منفی می‌گذارند.

بر اساس آمار غیررسمی منتشر شده در برخی رسانه‌ها، سالانه ده‌ها حادثه مرتبط با آسانسور در کشور رخ می‌دهد که بخش قابل توجهی از آن‌ها به دلیل نقص در سیستم‌های الکتریکی و کابل‌کشی غیراستاندارد است. این آمار تلخ، گواهی بر اهمیت بی‌بدیل رعایت استانداردهای فنی در تمامی مراحل چرخه عمر آسانسور است.

3. انواع استاندارد کابل برق آسانسور

همانند رگ‌های بدن انسان که هر کدام وظیفه خاصی دارند، کابل‌های برق آسانسور نیز در انواع مختلفی تولید می‌شوند که هر کدام برای کاربرد خاصی طراحی شده‌اند. انتخاب نوع صحیح کابل، نه تنها بر ایمنی و عملکرد آسانسور تاثیر می‌گذارد، بلکه طول عمر و هزینه‌های نگهداری را نیز بهینه می‌کند. درک تفاوت‌ها بین این کابل‌ها، گام اول در انتخابی آگاهانه و مطابق با استاندارد کابل برق آسانسور است.

الف: کابل‌های تخت (Flat Cables) و کابل‌های گرد (Round Cables)

این دو نوع کابل، رایج‌ترین شکل ظاهری کابل‌های متحرک در چاه آسانسور هستند که هر یک ویژگی‌های منحصر به فرد خود را دارند:

انتخاب بین کابل تخت و گرد بستگی به طراحی آسانسور، فضای موجود در چاه، سرعت حرکت و تعداد رشته‌های مورد نیاز دارد. مهندسین آسانسور با در نظر گرفتن تمامی این عوامل و مطابق با استاندارد برق آسانسور، نوع مناسب را انتخاب می‌کنند.

ب: کابل‌ فرمان (Control Cables) و کابل‌ قدرت (Power Cables)

این دو دسته، بر اساس وظیفه اصلی خود در آسانسور تقسیم‌بندی می‌شوند:

• کابل‌های قدرت (Power Cables):
  • وظیفه: اصلی‌ترین وظیفه این کابل‌ها، انتقال جریان برق با ولتاژ بالا (معمولاً 380 ولت سه فاز) از تابلو برق اصلی به موتور آسانسور است.
  • ساختار: دارای هادی‌های مسی با مقطع بزرگ‌تر (برای تحمل جریان بالا)، عایق و روکش ضخیم‌تر برای مقاومت در برابر حرارت و ولتاژ بالا. معمولاً تعداد رشته‌های کمتری دارند (مثلاً 3 یا 4 رشته برای فازها و نول).
  • اهمیت: هرگونه نقص در این کابل‌ها می‌تواند منجر به قطع برق موتور و توقف ناگهانی آسانسور شود.
• کابل‌های فرمان (Control Cables):
  • وظیفه: انتقال سیگنال‌های کنترلی و اطلاعات بین اجزای مختلف آسانسور مانند تابلو فرمان، کابین، طبقات، سنسورها، شستی‌ها و سیستم‌های ایمنی. این سیگنال‌ها شامل دستورات حرکت، باز و بسته شدن درب، وضعیت طبقات و هشدارهای ایمنی می‌شوند.
  • ساختار: دارای هادی‌های مسی با مقطع کوچک‌تر (زیرا جریان کمی را حمل می‌کنند)، تعداد رشته‌های بسیار بیشتر (از 8 تا 24 رشته و حتی بیشتر)، و اغلب دارای شیلد (روکش فلزی یا بافته شده) برای محافظت در برابر تداخلات الکترومغناطیسی.
  • اهمیت: دقت و سرعت انتقال سیگنال‌ها در این کابل‌ها برای عملکرد صحیح و ایمن آسانسور حیاتی است. تداخل یا قطع شدن این کابل‌ها می‌تواند منجر به خطاهای عملیاتی و حتی از کار افتادن سیستم‌های ایمنی شود.

تفاوت اصلی در وظیفه و ساختار است که هر دو نوع باید مطابق با استانداردهای مربوطه تولید و نصب شوند تا ایمنی و کارایی کل سیستم تضمین گردد.

ج: کابل‌ مخصوص چاه آسانسور (Traveling Cables)

کابل‌های متحرک یا Traveling Cables، همان کابل‌هایی هستند که به کابین آسانسور متصل شده و همراه با آن در چاه آسانسور بالا و پایین می‌روند. این کابل‌ها تحت شدیدترین تنش‌های مکانیکی قرار دارند و به همین دلیل باید ویژگی‌های منحصر به فردی داشته باشند:

• انعطاف‌پذیری فوق‌العاده: توانایی تحمل میلیون‌ها سیکل خمش بدون آسیب دیدن هادی‌ها یا عایق. این ویژگی با استفاده از هادی‌های رشته‌ای بسیار ظریف و عایق‌های مخصوص تامین می‌شود.
• مقاومت در برابر کشش: وزن کابل و نیروهای دینامیکی ناشی از حرکت، تنش کششی قابل توجهی را به کابل وارد می‌کند. استفاده از سیم‌های نگهدارنده (تار بافی) یا هسته‌های مرکزی مقاوم در برابر کشش (مانند الیاف آرامید) برای افزایش مقاومت مکانیکی ضروری است.
• مقاومت در برابر سایش: در صورت تماس با دیواره چاه یا سایر اجزا، روکش کابل باید مقاومت بالایی در برابر سایش داشته باشد.
• مقاومت در برابر روغن و رطوبت: محیط چاه آسانسور ممکن است در معرض رطوبت، گرد و غبار و روغن‌های روان‌کننده قرار گیرد. عایق و روکش کابل باید در برابر این عوامل مقاوم باشند.
• حفاظت در برابر تداخل (Shielding): کابل‌های فرمان متحرک اغلب دارای شیلد هستند تا سیگنال‌های کنترلی را از نویزهای الکترومغناطیسی ناشی از کابل‌های قدرت یا موتور آسانسور محافظت کنند.

این کابل‌ها قلب تپنده سیستم کنترل و قدرت آسانسور در بخش متحرک هستند و انتخاب و نصب صحیح آن‌ها بر اساس استاندارد کابل آسانسور، ضامن عملکرد روان و ایمن آسانسور است.

د: کابل‌ مقاوم در برابر آتش (Fire Resistant Cables)

در ساختمان‌های بلندمرتبه، بیمارستان‌ها، مراکز خرید و سایر اماکن پرتردد، ایمنی در برابر آتش‌سوزی از اهمیت فوق‌العاده‌ای برخوردار است. در چنین شرایطی، حتی در صورت بروز آتش‌سوزی، سیستم‌های حیاتی مانند آسانسورهای آتش‌نشان باید تا حد امکان به فعالیت خود ادامه دهند تا امکان تخلیه اضطراری یا دسترسی نیروهای امدادی فراهم شود. اینجاست که کابل‌های مقاوم در برابر آتش وارد عمل می‌شوند.

• ویژگی‌ها: این کابل‌ها قادرند برای مدت زمان مشخصی (مثلاً 90 یا 180 دقیقه) در دمای بالا (تا 750 یا 950 درجه سانتی‌گراد) به انتقال جریان و سیگنال ادامه دهند.
• ساختار: هادی‌های این کابل‌ها معمولاً با موادی مانند نوار میکا پوشانده می‌شوند که در برابر حرارت بسیار مقاوم است. عایق و روکش نیز از مواد کم‌دود و بدون هالوژن (LSZH) ساخته می‌شوند تا در هنگام آتش‌سوزی، گازهای سمی کمتری تولید کنند و دید را مختل نکنند.
• کاربرد: استفاده از این کابل‌ها در آسانسورهای آتش‌نشان، سیستم‌های اعلام و اطفاء حریق، و مدارهای تغذیه اضطراری در ساختمان‌های خاص، الزامی است.

رعایت استانداردهای بین‌المللی مانند IEC 60331 و IEC 60332 برای کابل‌های مقاوم در برابر آتش، در این موارد حیاتی است و تضمین می‌کند که آسانسور در شرایط اضطراری نیز بتواند به وظیفه خود عمل کند.

ر: کابل‌ شیلددار و فاقد شیلد

تداخلات الکترومغناطیسی (EMI) یکی از چالش‌های رایج در سیستم‌های الکترونیکی و کنترلی است که می‌تواند عملکرد آسانسور را تحت تاثیر قرار دهد. موتورهای قدرتمند، درایوهای فرکانس متغیر (VVVF) و سایر تجهیزات الکترونیکی در آسانسور، می‌توانند نویز الکترومغناطیسی تولید کنند. این نویزها اگر کنترل نشوند، می‌توانند سیگنال‌های ضعیف کابل‌های فرمان را مختل کرده و منجر به خطاهای کنترلی شوند.

• کابل‌های شیلددار (Shielded Cables):
  • ساختار: این کابل‌ها دارای یک لایه محافظ فلزی (معمولاً بافته شده از سیم‌های مسی یا فویل آلومینیومی) در زیر روکش خارجی هستند.
  • وظیفه: شیلد مانند یک قفس فارادی عمل کرده و سیگنال‌های داخلی کابل را از نویزهای خارجی محافظت می‌کند و همچنین از انتشار نویزهای تولید شده توسط خود کابل به بیرون جلوگیری می‌کند.
  • کاربرد: به شدت توصیه می‌شود که کابل‌های فرمان و کابل‌های ارتباطی داده در آسانسورها، از نوع شیلددار باشند، به ویژه در آسانسورهای مدرن با سیستم‌های کنترلی پیچیده.
• کابل‌های فاقد شیلد (Unshielded Cables):
  • ساختار: فاقد لایه محافظ فلزی هستند.
  • کاربرد: معمولاً برای کابل‌های قدرت که سیگنال‌های حساس را حمل نمی‌کنند یا در محیط‌هایی با حداقل تداخل الکترومغناطیسی استفاده می‌شوند.

استفاده از کابل‌های شیلددار و اتصال صحیح شیلد به ارت، یکی از راهکارهای موثر برای کاهش تداخلات الکترومغناطیسی و تضمین پایداری سیستم کنترل آسانسور است.

4. مشخصات فنی استاندارد کابل برق آسانسور

انتخاب یک کابل آسانسور استاندارد، فراتر از توجه به نوع آن است. هر کابل دارای مشخصات فنی دقیقی است که تعیین‌کننده عملکرد، ایمنی و طول عمر آن خواهد بود. نادیده گرفتن هر یک از این جزئیات می‌تواند منجر به مشکلات جدی در آینده شود. به عنوان یک متخصص، باید با این مشخصات حیاتی آشنا باشید تا بتوانید بهترین انتخاب را انجام دهید و از مطابقت با استاندارد کابل برق آسانسور اطمینان حاصل کنید.

الف: جنس هادی؛ مس (Copper) و آلیاژهای آن

هادی، بخش اصلی کابل است که وظیفه انتقال جریان الکتریکی را بر عهده دارد. در کابل‌های آسانسور، تقریباً همیشه از مس به عنوان هادی استفاده می‌شود:

• مس (Copper):
  • مزایا: مس دارای رسانایی الکتریکی بسیار بالا، مقاومت مکانیکی خوب، و مقاومت در برابر خوردگی است. این ویژگی‌ها آن را به بهترین انتخاب برای هادی کابل‌های برق تبدیل کرده است. همچنین، انعطاف‌پذیری مس به ویژه در کابل‌های رشته‌ای، برای کابل‌های متحرک آسانسور حیاتی است.
  • معایب: اصلی‌ترین عیب مس، قیمت نسبتاً بالای آن است که تحت تاثیر نوسانات بازار جهانی قرار دارد.
  • استانداردها: استانداردهایی مانند IEC 60228 (هادی‌های کابل‌های عایق‌دار) جزئیات مربوط به ساختار و خواص هادی‌های مسی را مشخص می‌کنند. این استانداردها به کلاس‌های مختلف هادی (مثلاً کلاس 5 یا 6 برای کابل‌های انعطاف‌پذیر) اشاره دارند.
• آلیاژهای مس: در برخی موارد خاص، ممکن است از آلیاژهای مس برای بهبود خواص مکانیکی یا حرارتی استفاده شود، اما به طور کلی، مس خالص (با خلوص بالا) رایج‌ترین و استانداردترین انتخاب است. استفاده از آلومینیوم یا آلیاژهای آلومینیوم در کابل‌های متحرک آسانسور به دلیل انعطاف‌پذیری و مقاومت مکانیکی پایین‌تر، توصیه نمی‌شود و در اکثر استانداردها ممنوع است.

ب: عایق‌بندی و روکش PVC, لاستیک، TPE

عایق و روکش، لایه‌های محافظ کابل هستند که نقش حیاتی در ایمنی و طول عمر آن ایفا می‌کنند:

• PVC (پلی وینیل کلراید):
  • مزایا: رایج‌ترین ماده برای عایق و روکش کابل‌های آسانسور است. دارای خواص الکتریکی و مکانیکی خوب، مقاومت در برابر رطوبت، و قیمت مناسب.
  • معایب: در دماهای بسیار پایین ممکن است سفت شود و انعطاف‌پذیری خود را از دست بدهد. در دماهای بالا نیز می‌تواند نرم شود. در صورت آتش‌سوزی، دود غلیظ و گازهای سمی تولید می‌کند.
• لاستیک (Rubber):
  • مزایا: انعطاف‌پذیری بسیار بالا در دماهای مختلف، مقاومت خوب در برابر سایش و عوامل محیطی.
  • معایب: گران‌تر از PVC و ممکن است در برابر روغن‌های خاص مقاومت کمتری داشته باشد.
• TPE (الاستومر ترموپلاستیک):
  • مزایا: ترکیبی از خواص لاستیک و پلاستیک. انعطاف‌پذیری عالی در گستره وسیعی از دماها، مقاومت بالا در برابر سایش، روغن، و اشعه UV.
  • معایب: گران‌تر از PVC.
  • کاربرد: اغلب در کابل‌های آسانسور با کارایی بالا و محیط‌های دشوار استفاده می‌شود.

ج: مقطع کابل و ظرفیت جریان

مقطع کابل (قطر هادی) یکی از حیاتی‌ترین مشخصات است که مستقیماً بر ظرفیت جریان و افت ولتاژ تاثیر می‌گذارد. انتخاب مقطع نامناسب می‌تواند منجر به گرم شدن بیش از حد کابل، افت ولتاژ، و کاهش راندمان سیستم شود.

• ظرفیت جریان: مقطع کابل باید به اندازه‌ای باشد که بتواند حداکثر جریان مورد نیاز موتور آسانسور را بدون گرم شدن بیش از حد تحمل کند. این مقدار بر اساس توان موتور، ولتاژ تغذیه و ضریب همزمانی محاسبه می‌شود.
• افت ولتاژ: هر چه کابل طولانی‌تر و مقطع آن کوچک‌تر باشد، افت ولتاژ بیشتر خواهد بود. افت ولتاژ زیاد می‌تواند به موتور آسیب رسانده و عملکرد آن را مختل کند. حداکثر افت ولتاژ مجاز در آسانسورها معمولاً 3% تا 5% است.
• مثال عملی: فرض کنید یک آسانسور با موتور 11 کیلووات و ولتاژ 380 ولت در ساختمانی 10 طبقه با طول مسیر کابل 50 متر داریم. جریان نامی موتور حدود 22 آمپر است. برای این شرایط، با در نظر گرفتن ضریب همزمانی و افت ولتاژ مجاز، ممکن است به کابلی با مقطع 4 یا 6 میلی‌متر مربع برای کابل‌های قدرت نیاز داشته باشیم. اما اگر همین آسانسور در یک برج 30 طبقه با طول کابل 150 متر باشد، برای جلوگیری از افت ولتاژ بیش از حد، احتمالاً به کابلی با مقطع 10 یا 16 میلی‌متر مربع نیاز خواهیم داشت. این محاسبات باید توسط مهندس برق و بر اساس استانداردهای مربوطه انجام شود.

د: ولتاژ نامی و تست ولتاژ

• ولتاژ نامی (Rated Voltage) کابل، حداکثر ولتاژی است که کابل می‌تواند به طور مداوم و ایمن تحمل کند. کابل‌های آسانسور معمولاً با ولتاژ نامی 300/500 ولت یا 450/750 ولت تولید می‌شوند که نشان‌دهنده ولتاژ بین فاز و زمین و بین دو فاز است. انتخاب کابل با ولتاژ نامی مناسب برای شبکه برق ساختمان ضروری است.
• تست ولتاژ (Voltage Test) یکی از مهمترین آزمایش‌هایی است که بر روی کابل‌ها انجام می‌شود تا از یکپارچگی عایق و توانایی آن در تحمل ولتاژهای بالاتر از ولتاژ نامی (برای مدت زمان کوتاه) اطمینان حاصل شود. این تست‌ها در کارخانه و همچنین پس از نصب (تست عایق) برای اطمینان از عدم آسیب دیدگی کابل در حین حمل و نقل و نصب انجام می‌شوند.

ر: انعطاف‌پذیری و مقاومت در برابر خمش و کشش

این دو پارامتر برای کابل‌های متحرک آسانسور حیاتی هستند:

• انعطاف‌پذیری: کابل باید بتواند میلیون‌ها بار خم و راست شود بدون اینکه هادی‌ها یا عایق آن آسیب ببینند. این ویژگی با استفاده از هادی‌های رشته‌ای بسیار ظریف (کلاس 5 یا 6) و مواد عایق و روکش انعطاف‌پذیر حاصل می‌شود. استانداردهای کابل آسانسور، حداقل تعداد سیکل خمش (مثلاً 2 تا 3 میلیون سیکل) را برای کابل‌های متحرک در شعاع خمش مشخص تعیین می‌کنند.
• مقاومت در برابر کشش: وزن کابل و نیروهای دینامیکی ناشی از شتاب و ترمز آسانسور، تنش کششی قابل توجهی را به کابل وارد می‌کند. کابل باید بتواند این نیروها را بدون پارگی یا تغییر شکل دائمی تحمل کند. برخی کابل‌ها دارای سیم‌های نگهدارنده (سیم‌های فولادی یا الیاف آرامید) در هسته خود هستند تا مقاومت کششی آن‌ها را افزایش دهند.

عدم توجه به این پارامترها، به ویژه در آسانسورهای با ارتفاع زیاد و سرعت بالا، می‌تواند منجر به پارگی زودهنگام کابل و حوادث ناگوار شود. به یاد داشته باشید که در انتخاب کابل، کیفیت مهمتر از قیمت است؛ چرا که استاندارد کابل آسانسور، ضامن طول عمر و ایمنی است.

ط: مقاومت در برابر روغن، رطوبت و UV

محیط چاه آسانسور، به ویژه در بخش‌های پایین‌تر، می‌تواند چالش‌برانگیز باشد:

• روغن: روغن‌های روان‌کننده موتور و قطعات مکانیکی ممکن است به مرور زمان با کابل‌ها در تماس باشند. روکش کابل باید در برابر تخریب ناشی از روغن مقاوم باشد.
• رطوبت: در برخی چاه‌ها، به دلیل نفوذ آب یا کندانس، رطوبت می‌تواند بالا باشد. عایق و روکش کابل باید خاصیت ضد آب بودن داشته باشند تا از نشت جریان و اتصال کوتاه جلوگیری شود.
• UV (اشعه ماوراء بنفش): اگرچه کابل‌ها معمولاً در معرض نور مستقیم خورشید نیستند، اما در برخی چاه‌های نیمه‌باز یا در بخش‌هایی که نور خورشید نفوذ می‌کند، مقاومت در برابر UV می‌تواند به افزایش طول عمر روکش کمک کند.

انتخاب کابل با روکش مناسب (مانند TPE یا PVC مخصوص) که مقاومت لازم را در برابر این عوامل داشته باشد، برای تضمین طول عمر و عملکرد ایمن کابل ضروری است. همچنین، عایق و روکش باید بتوانند در برابر حرارت (ناشی از جریان کابل یا دمای محیط)، رطوبت (در چاه آسانسور)، و روغن (روغن‌کاری قطعات آسانسور) مقاومت کنند. استانداردهای مربوطه، حداقل ضخامت عایق و روکش و خواص فیزیکی و شیمیایی آن‌ها را مشخص می‌کنند.

س: قطر خارجی و وزن کابل

این دو مشخصه نیز در طراحی و نصب آسانسور حائز اهمیت هستند:

• قطر خارجی (Outer Diameter): قطر کابل بر فضای مورد نیاز برای کابل‌کشی در چاه آسانسور تاثیر می‌گذارد. کابل‌های با قطر زیاد ممکن است در چاه‌های کم‌عرض مشکل‌ساز شوند یا نیاز به شعاع خمش بیشتری داشته باشند. همچنین، قطر کابل بر انتخاب گلندها و اتصالات نیز تاثیرگذار است.
• وزن کابل (Cable Weight): وزن کابل، به ویژه در آسانسورهای با ارتفاع زیاد، می‌تواند قابل توجه باشد. وزن کابل بر بار وارد بر سازه آسانسور، سیستم تعلیق کابل و حتی توان مورد نیاز موتور تاثیر می‌گذارد. کابل‌های سنگین‌تر ممکن است به مهاربندی قوی‌تر و موتور قدرتمندتر نیاز داشته باشند.

ع: رنگ‌بندی سیم‌ها و استاندارد شناسایی

رنگ‌بندی استاندارد سیم‌ها در کابل، یک اصل اساسی در ایمنی و سهولت نصب و نگهداری است. این رنگ‌بندی به تکنسین‌ها کمک می‌کند تا به سرعت سیم‌های فاز، نول، ارت و سیم‌های فرمان را شناسایی کنند و از خطاهای انسانی در هنگام نصب، تعمیر یا عیب‌یابی جلوگیری شود. استانداردهایی مانند IEC 60446، اصول کلی رنگ‌بندی سیم‌ها را مشخص می‌کنند (مثلاً رنگ سبز/زرد برای ارت، آبی برای نول، و قهوه‌ای/مشکی/خاکستری برای فازها). رعایت این استانداردها، فرآیند عیب‌یابی را به مراتب ساده‌تر و ایمن‌تر می‌سازد و از خطرات احتمالی جلوگیری می‌کند.

استاندارد کابل برق آسانسور

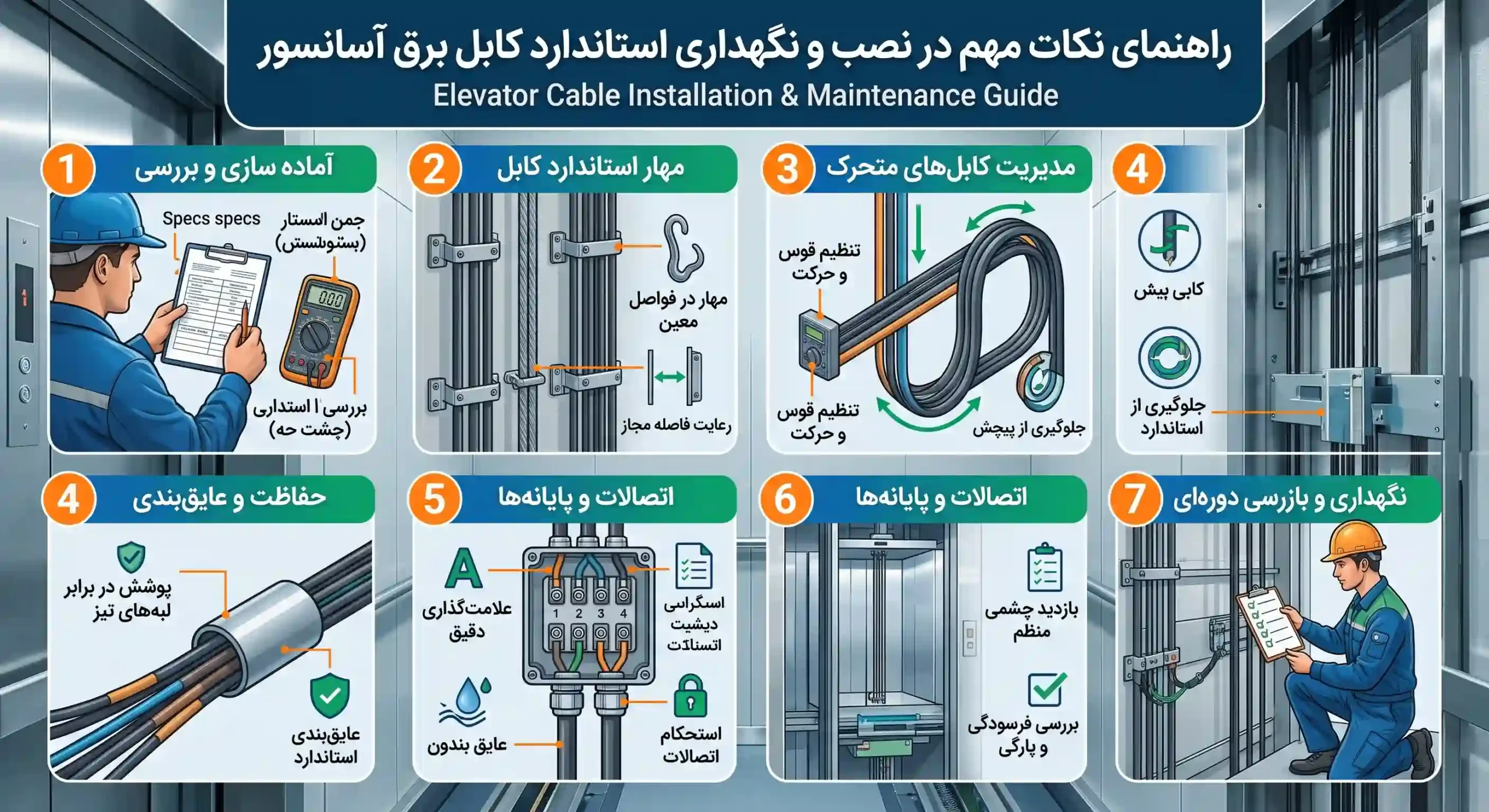

5. نکات مهم در نصب و نگهداری استاندارد کابل برق آسانسور

حتی بهترین و استانداردترین کابل‌ها نیز اگر به درستی نصب و نگهداری نشوند، می‌توانند منبع خطر باشند. نصب صحیح و نگهداری منظم، دو ستون اصلی در تضمین ایمنی و طول عمر کابل‌های برق آسانسور هستند. این بخش به شما کمک می‌کند تا با رعایت نکات کلیدی، از بروز خطرات احتمالی جلوگیری کرده و عملکرد پایدار آسانسور را تضمین کنید.

الف: روش‌های صحیح کابل‌کشی در چاه آسانسور

کابل‌کشی در چاه آسانسور نیازمند دقت و رعایت اصول مهندسی است:

• رعایت فاصله: کابل‌ها نباید با قطعات متحرک آسانسور مانند کابین، وزنه تعادل یا ریل‌ها در تماس باشند. باید فاصله ایمنی کافی بین کابل‌ها و این اجزا حفظ شود تا از سایش و آسیب‌دیدگی جلوگیری گردد.
• مهاربندی (Fixing): کابل‌های متحرک باید در نقطه اتصال به تابلو فرمان در موتورخانه و در نقطه اتصال به کابین، به درستی مهاربندی شوند. این مهاربندی باید به گونه‌ای باشد که وزن کابل به درستی توزیع شده و تنش کششی از روی اتصالات برداشته شود. استفاده از بست‌های مخصوص کابل آسانسور که فشار یکنواخت وارد می‌کنند، ضروری است.
• شعاع خمش مجاز (Minimum Bending Radius): هر کابل دارای حداقل شعاع خمش مجاز است که نباید از آن کمتر خم شود. خمش بیش از حد کابل می‌تواند به هادی‌ها و عایق داخلی آسیب برساند و عمر مفید کابل را به شدت کاهش دهد. در هنگام نصب، باید اطمینان حاصل شود که کابل در هیچ نقطه‌ای بیش از حد خم نشده است.
• جداسازی کابل‌های قدرت و فرمان: برای کاهش تداخلات الکترومغناطیسی، توصیه می‌شود کابل‌های قدرت و فرمان تا حد امکان از یکدیگر جدا کشیده شوند یا حداقل در فاصله‌ای ایمن از هم قرار گیرند.

ب: اتصالات و گلندها

اتصالات، نقاط ضعف احتمالی در هر سیستم الکتریکی هستند. در کابل‌های آسانسور، اتصالات باید با نهایت دقت انجام شوند:

• استفاده از گلندهای مناسب: گلندها (Cable Glands) وظیفه مهار مکانیکی کابل در نقطه ورود به تابلوها یا جعبه‌های تقسیم را بر عهده دارند. آن‌ها باید متناسب با قطر کابل باشند، کابل را محکم نگه دارند و از ورود رطوبت و گرد و غبار جلوگیری کنند (آب‌بندی). همچنین، گلند نباید به روکش کابل آسیب برساند.
• اتصالات محکم و عایق‌بندی شده: تمامی اتصالات سیم‌ها باید محکم، بدون لقی و به درستی عایق‌بندی شوند (با استفاده از ترمینال، وارنیش حرارتی یا نوار چسب مخصوص). اتصالات ضعیف می‌توانند منجر به گرم شدن بیش از حد، افت ولتاژ و حتی آتش‌سوزی شوند.
• جلوگیری از آسیب به عایق: در هنگام لخت کردن سیم‌ها برای اتصال، باید دقت شود که به عایق سیم‌های مجاور آسیبی وارد نشود.

ج: تست‌های قبل از بهره‌برداری؛ تست عایق، تست پیوستگی و تست عملکرد

قبل از راه‌اندازی آسانسور، انجام تست‌های دقیق بر روی کابل‌ها و سیستم الکتریکی الزامی است:

• تست عایق (Insulation Resistance Test): این تست با استفاده از دستگاه میگر (Megohmmeter) انجام می‌شود و مقاومت عایق بین هادی‌ها و بین هادی‌ها و زمین را اندازه‌گیری می‌کند. مقاومت عایق پایین نشان‌دهنده نقص در عایق‌بندی و خطر برق‌گرفتگی یا اتصال کوتاه است.
• تست پیوستگی (Continuity Test): با استفاده از مولتی‌متر، پیوستگی هر سیم در کابل بررسی می‌شود تا از عدم قطع بودن آن اطمینان حاصل شود.
• تست عملکرد (Functional Test): پس از اطمینان از سلامت الکتریکی کابل‌ها، عملکرد کلی آسانسور در حالت عادی و اضطراری (مانند فعال شدن ترمزها، سنسورها، و سیستم‌های ایمنی) با عبور جریان و سیگنال از کابل‌ها تست می‌شود.

این تست‌ها باید توسط افراد متخصص و با استفاده از ابزارهای کالیبره شده انجام شوند تا از صحت نتایج اطمینان حاصل گردد.

د: بازرسی‌های دوره‌ای و نگهداری پیشگیرانه؛ چک‌لیست‌های ضروری

نگهداری پیشگیرانه و بازرسی‌های دوره‌ای، کلید افزایش طول عمر و ایمنی آسانسور است. برای کابل‌ها، یک چک‌لیست منظم می‌تواند بسیار مفید باشد:

• بررسی بصری روکش کابل‌های متحرک برای یافتن هرگونه ترک، بریدگی، سایش یا تغییر شکل.
• بررسی مهاربندی کابل‌ها در بالا و پایین چاه و اطمینان از استحکام آن‌ها.
• بررسی اتصالات کابل‌ها در تابلو فرمان و جعبه‌های تقسیم برای یافتن هرگونه شل‌شدگی یا علائم گرم شدن بیش از حد.
• اندازه‌گیری مقاومت عایق کابل‌ها در فواصل زمانی مشخص (مثلاً سالانه) با میگر.
• بررسی عملکرد صحیح کابل‌ها در حین حرکت آسانسور و گوش دادن به هرگونه صدای غیرعادی.
• بررسی عدم تماس کابل‌ها با دیواره چاه، ریل‌ها یا سایر اجزا.
• پاکسازی کابل‌ها از گرد و غبار، روغن یا هرگونه آلودگی دیگر.

این بازرسی‌ها باید توسط تکنسین‌های مجرب و طبق برنامه زمان‌بندی شده انجام شوند. برای اطلاعات بیشتر در این زمینه، می‌توانید به مقاله ما درباره اهمیت بازرسی‌های دوره‌ای و گواهی استاندارد آسانسور مراجعه کنید.

ر: نشانه‌گذاری و برچسب‌گذاری کابل‌ها

نشانه‌گذاری صحیح کابل‌ها، به ویژه در تابلو فرمان و جعبه‌های تقسیم با تعداد زیادی کابل، از اهمیت بالایی برخوردار است. هر کابل باید با برچسبی واضح و خوانا، وظیفه و مقصد خود را مشخص کند. این کار به تکنسین‌ها کمک می‌کند تا در هنگام عیب‌یابی یا تعمیرات، به سرعت کابل مورد نظر را پیدا کرده و از خطاهای انسانی که ممکن است منجر به آسیب دیدگی یا حوادث شود، جلوگیری کنند. یک سیستم نشانه‌گذاری استاندارد و دقیق، می‌تواند زمان تعمیر را به شدت کاهش داده و ایمنی را افزایش دهد.

ط: استفاده از تجهیزات محافظتی؛ فیوزها، بریکرها و سیستم‌های ارتینگ

کابل‌ها بخشی از یک سیستم الکتریکی بزرگتر هستند که برای محافظت از آن‌ها و کل سیستم، نیاز به تجهیزات محافظتی دارند:

• فیوزها و بریکرها (Circuit Breakers): این تجهیزات برای محافظت از کابل‌ها در برابر اضافه بار و اتصال کوتاه طراحی شده‌اند. فیوز یا بریکر مناسب باید متناسب با ظرفیت جریان کابل انتخاب شود تا در صورت بروز مشکل، قبل از آسیب رسیدن به کابل، مدار را قطع کند.
• سیستم‌های ارتینگ (Earthing Systems): ارتینگ صحیح، حیاتی‌ترین بخش در ایمنی الکتریکی است. تمامی بخش‌های فلزی آسانسور، از جمله بدنه موتور، تابلو فرمان و شیلد کابل‌ها (در صورت وجود)، باید به سیستم ارت متصل شوند. این کار در صورت بروز نشت جریان یا اتصال بدنه، جریان را به زمین منتقل کرده و از برق‌گرفتگی جلوگیری می‌کند.

یک سیستم محافظتی کامل و استاندارد، لایه‌ای از ایمنی را فراهم می‌کند که در کنار استاندارد کابل برق آسانسور، ضامن سلامت کاربران و تجهیزات است.

6. مشکلات رایج کابل برق آسانسور

با وجود رعایت تمامی استانداردها و نکات نصب، کابل‌های برق آسانسور به دلیل ماهیت کارکردی خود، همواره در معرض چالش‌ها و مشکلات خاصی قرار دارند. شناخت این مشکلات و آگاهی از راهکارهای عملی برای پیشگیری و رفع آن‌ها، بخشی جدایی‌ناپذیر از نگهداری و سرویس آسانسور است.

الف: پارگی، خمش بیش از حد یا گره خوردگی کابل

این مشکلات اغلب در کابل‌های متحرک رخ می‌دهند و بسیار خطرناک هستند:

• علل:
  • کیفیت پایین کابل: استفاده از کابل‌های غیر استاندارد با انعطاف‌پذیری کم.
  • نصب نادرست: عدم رعایت شعاع خمش مجاز، مهاربندی ضعیف یا نامناسب.
  • سایش: تماس مداوم کابل با دیواره چاه، ریل‌ها یا سایر اجزا.
  • تنش مکانیکی بیش از حد: سرعت‌های بالا، شتاب‌گیری و ترمزگیری ناگهانی، یا وزن بیش از حد کابل.
  • گره خوردگی: در اثر نصب نادرست، عدم تعادل در کابل یا حرکت‌های نامنظم آسانسور.
• پیشگیری:
  • استفاده از کابل‌های استاندارد و با کیفیت بالا (با هادی‌های کلاس 5 یا 6 و روکش مقاوم).
  • نصب صحیح و رعایت دقیق شعاع خمش و مهاربندی طبق دستورالعمل سازنده.
  • بازرسی‌های دوره‌ای برای بررسی وضعیت ظاهری کابل و اطمینان از عدم سایش یا گره خوردگی.
  • اطمینان از وجود فضای کافی در چاه آسانسور برای حرکت آزادانه کابل.
• روش‌های اصلاح:
  • در صورت مشاهده هرگونه پارگی یا آسیب جدی، کابل باید فوراً تعویض شود.
  • برای گره خوردگی‌های جزئی، می‌توان با تنظیم مجدد کابل و مهاربندی آن، مشکل را برطرف کرد. اما در موارد شدید، تعویض کابل بهترین راه حل است.

ب: گرم شدن بیش از حد کابل

گرم شدن بیش از حد کابل می‌تواند منجر به ذوب شدن عایق، اتصال کوتاه و آتش‌سوزی شود:

• علل:
  • اضافه بار (Overload): عبور جریانی بیش از ظرفیت نامی کابل. این ممکن است به دلیل خرابی موتور، مشکل در سیستم کنترل یا حتی استفاده از آسانسور با ظرفیت بیش از حد باشد.
  • مقطع نامناسب کابل: انتخاب کابلی با مقطع کوچک‌تر از حد نیاز (برای جریان یا طول مسیر).
  • تهویه ضعیف: در برخی چاه‌های آسانسور، تهویه نامناسب می‌تواند منجر به افزایش دمای محیط و در نتیجه گرم شدن کابل‌ها شود.
  • اتصالات ضعیف: مقاومت بالای در نقطه اتصال می‌تواند باعث گرم شدن موضعی شود.
• راه‌حل‌ها:
  • بازبینی محاسبات مقطع کابل: اطمینان از اینکه مقطع کابل بر اساس حداکثر جریان و طول مسیر به درستی انتخاب شده است.
  • بررسی سیستم آسانسور: عیب‌یابی برای یافتن علت اضافه بار (مثلاً خرابی موتور یا درایو).
  • بهبود تهویه چاه آسانسور: در صورت لزوم، نصب فن یا بهبود جریان هوا.
  • بررسی و محکم کردن اتصالات: اطمینان از اینکه تمامی اتصالات کابل‌ها محکم و بدون مقاومت اضافی هستند.
  • استفاده از تجهیزات حفاظتی: اطمینان از عملکرد صحیح فیوزها و بریکرها برای قطع مدار در صورت اضافه بار.

ج: تداخلات الکترومغناطیسی (EMI)

تداخلات الکترومغناطیسی (EMI) می‌تواند سیگنال‌های حساس کابل‌های فرمان را مختل کرده و منجر به عملکرد نامنظم آسانسور شود:

• تاثیر:
  • خطاهای ارتباطی بین تابلو فرمان و کابین/طبقات.
  • عملکرد نادرست سنسورها و سیستم‌های ایمنی.
  • توقف‌های ناخواسته یا حرکت‌های نامنظم آسانسور.
• راه‌های کاهش:
  • استفاده از کابل‌های شیلددار: به ویژه برای کابل‌های فرمان و داده. شیلد باید به درستی و از یک طرف به ارت متصل شود.
  • جداسازی مسیر کابل‌ها: کابل‌های قدرت و فرمان باید تا حد امکان در مسیرهای جداگانه و با فاصله از یکدیگر کشیده شوند.
  • استفاده از فیلترهای EMI: نصب فیلترهای مناسب در ورودی تابلو فرمان و درایوهای موتور.
  • ارتینگ صحیح: یک سیستم ارتینگ کارآمد و با مقاومت پایین، در کاهش EMI بسیار موثر است.

د: فرسودگی زودرس عایق و روکش

عایق و روکش کابل با گذشت زمان و تحت تاثیر عوامل مختلف، ممکن است دچار فرسودگی شوند:

• عوامل:
  • عوامل محیطی: قرار گرفتن در معرض حرارت زیاد، رطوبت، روغن، مواد شیمیایی یا اشعه UV.
  • کیفیت پایین: استفاده از مواد عایق و روکش غیر استاندارد یا با کیفیت پایین.
  • تنش مکانیکی: خمش و کشش مکرر (در کابل‌های متحرک) که از ظرفیت کابل فراتر است.
  • نصب نادرست: آسیب فیزیکی به روکش در حین نصب.
• راهکارهای افزایش طول عمر:
  • انتخاب کابل مناسب: استفاده از کابل‌هایی با روکش مقاوم در برابر عوامل محیطی خاص چاه آسانسور (مانند روغن یا رطوبت).
  • بازرسی منظم: بررسی بصری روکش کابل و تعویض به موقع کابل‌های آسیب‌دیده.
  • حفظ محیط مناسب: کنترل دما و رطوبت در چاه آسانسور تا حد امکان.
  • محافظت فیزیکی: استفاده از داکت یا لوله‌های محافظ در بخش‌هایی که کابل در معرض آسیب فیزیکی است.

ر: آسیب‌دیدگی توسط جوندگان یا عوامل شیمیایی

این مشکلات اگرچه کمتر رایج هستند، اما می‌توانند خسارات جدی به بار آورند:

• جوندگان: در برخی محیط‌ها، جوندگان مانند موش‌ها می‌توانند با جویدن روکش کابل، به آن آسیب برسانند.
  • محافظت: استفاده از روکش‌های مقاوم در برابر جوندگان (که حاوی مواد دافع هستند) یا نصب توری‌های محافظ و اقدامات کنترل آفات در ساختمان.
• عوامل شیمیایی: در محیط‌های صنعتی یا خاص، کابل‌ها ممکن است در معرض بخارات شیمیایی یا مواد خورنده قرار گیرند.
  • محافظت: انتخاب کابل‌هایی با روکش‌های مخصوص (مانند پلی‌یورتان یا TPE) که مقاومت بالایی در برابر مواد شیمیایی خاص دارند.

در نهایت، “پیشگیری همیشه بهتر از درمان است”. با رعایت دقیق استانداردهای استاندارد کابل برق آسانسور و اجرای یک برنامه نگهداری پیشگیرانه، می‌توان از بروز بسیاری از این چالش‌ها جلوگیری کرد.

7. هزینه‌ها و عوامل موثر بر قیمت کابل برق آسانسور

وقتی نوبت به انتخاب و خرید کابل برق آسانسور می‌رسد، مسئله هزینه اغلب یکی از دغدغه‌های اصلی است. اما در این مورد، نگاه صرف به قیمت اولیه می‌تواند گمراه‌کننده باشد. سرمایه‌گذاری در کابل‌های استاندارد و با کیفیت، در بلندمدت منجر به صرفه‌جویی قابل توجهی در هزینه‌های نگهداری، تعمیرات و جلوگیری از حوادث خواهد شد. در ادامه به بررسی جامع عوامل موثر بر قیمت و یک برآورد کلی از بازار ایران در سال 1405 می‌پردازیم.

الف: قیمت‌گذاری بر اساس نوع، مقطع، طول و برند کابل

قیمت کابل برق آسانسور متغیرهای متعددی دارد که مهمترین آن‌ها عبارتند از:

• نوع کابل: کابل‌های تخت معمولاً کمی ارزان‌تر از کابل‌های گرد با مشخصات مشابه هستند. کابل‌های فرمان (با تعداد رشته‌های بیشتر) و کابل‌های مقاوم در برابر آتش یا دارای شیلد، قیمت بالاتری دارند.
• مقطع کابل: هر چه مقطع هادی (میلی‌متر مربع) بیشتر باشد، میزان مس به کار رفته در آن بیشتر و در نتیجه قیمت نیز بالاتر خواهد بود.
• طول کابل: کابل‌ها بر اساس متر فروخته می‌شوند و قیمت کل به طول مورد نیاز بستگی دارد.
• برند و کیفیت: برندهای معتبر داخلی و خارجی که دارای گواهینامه‌های استاندارد ملی و بین‌المللی هستند، کابل‌های با کیفیت‌تر و در نتیجه گران‌تری را عرضه می‌کنند. کابل‌های تولید شده با استانداردهای VDE یا UL معمولاً قیمت بالاتری نسبت به کابل‌های با حداقل استاندارد ISIRI دارند.
• جنس عایق و روکش: کابل‌هایی با روکش TPE یا لاستیک، به دلیل خواص مکانیکی و مقاومت محیطی بالاتر، گران‌تر از کابل‌های با روکش PVC هستند.

برآورد رنج قیمت (مهر 1405)-  (این ارقام صرفاً برآوردی و با توجه به نوسانات بازار متغیر هستند و باید قبل از حتماً خرید استعلام گرفته شوند.)

ب: تاثیر نوسانات بازار ارز و قیمت مواد اولیه (مس، PVC) بر هزینه‌ها

بازار کابل‌سازی به شدت به قیمت جهانی مواد اولیه، به ویژه مس، وابسته است. مس یک فلز گران‌بهاست که قیمت آن تحت تاثیر عرضه و تقاضای جهانی و نوسانات بازار بورس فلزات لندن (LME) قرار دارد. همچنین، قیمت مواد پلیمری مانند PVC و TPE نیز که برای عایق و روکش استفاده می‌شوند، بر قیمت نهایی کابل تاثیرگذار است. در ایران، نوسانات نرخ ارز نیز به طور مستقیم بر قیمت مواد اولیه وارداتی و در نتیجه بر قیمت تمام شده کابل‌ها (چه داخلی و چه وارداتی) اثر می‌گذارد. این عوامل باعث می‌شوند که قیمت کابل‌ها به طور مداوم در حال تغییر باشد و نیاز به استعلام قیمت به‌روز قبل از خرید را ضروری می‌کند.

ج: هزینه‌های نصب، تست و نگهداری

هزینه خرید کابل تنها بخشی از کل هزینه‌هاست. هزینه‌های نصب، تست و نگهداری نیز باید در نظر گرفته شوند:

• نصب: هزینه نصب کابل بستگی به پیچیدگی آسانسور، ارتفاع ساختمان، و دستمزد نصاب دارد. یک نصاب ماهر و باتجربه، با رعایت تمامی استانداردها، ممکن است دستمزد بیشتری دریافت کند، اما این سرمایه‌گذاری در نهایت به نفع ایمنی و طول عمر آسانسور خواهد بود.
• تست: هزینه‌های مربوط به تست‌های قبل از بهره‌برداری (مانند تست عایق) توسط شرکت‌های بازرسی استاندارد.
• نگهداری: هزینه‌های بازرسی‌های دوره‌ای و نگهداری پیشگیرانه که شامل بررسی وضعیت کابل‌ها نیز می‌شود.

اهمیت نیروی متخصص: استفاده از نیروی متخصص و دارای گواهینامه برای نصب و نگهداری کابل‌ها، نه تنها ایمنی را تضمین می‌کند، بلکه با جلوگیری از اشتباهات پرهزینه، در بلندمدت صرفه اقتصادی نیز دارد. یک ضرب‌المثل قدیمی می‌گوید: “هر چقدر پول بدهی، همانقدر آش می‌خوری.” این جمله در مورد کیفیت نصب و تخصص نیروی انسانی در صنعت آسانسور کاملاً صدق می‌کند.

د: اهمیت سرمایه‌گذاری در کابل استاندارد و با کیفیت

اگرچه کابل‌های استاندارد و با کیفیت ممکن است در ابتدا گران‌تر به نظر برسند، اما این یک سرمایه‌گذاری هوشمندانه است. کابل‌های با کیفیت پایین، به سرعت فرسوده می‌شوند، نیاز به تعویض مکرر دارند، و می‌توانند منجر به خرابی سایر قطعات آسانسور و حتی حوادث ناگوار شوند. هزینه‌های ناشی از توقف آسانسور، تعمیرات اضطراری، جریمه‌های قانونی و دعاوی قضایی، به مراتب بیشتر از تفاوت قیمت یک کابل استاندارد و غیر استاندارد است. به یاد داشته باشید که استاندارد برق آسانسور، نه تنها یک الزام، بلکه یک تضمین برای ایمنی و آرامش خاطر است.

ر: مقایسه قیمت کابل‌های داخلی و وارداتی

• کابل‌های داخلی:
  • مزایا: قیمت معمولاً رقابتی‌تر، دسترسی آسان‌تر، پشتیبانی بهتر، و گواهینامه‌های استاندارد ملی (ISIRI).
  • معایب: ممکن است در برخی مشخصات خاص یا تکنولوژی‌های پیشرفته، با نمونه‌های وارداتی برابری نکنند.
• کابل‌های وارداتی:
  • مزایا: اغلب با استانداردهای بین‌المللی بالاتر (مانند VDE یا UL)، کیفیت ساخت بسیار بالا، و عمر مفید طولانی‌تر.
  • معایب: قیمت بالاتر (به دلیل نوسانات ارز و هزینه‌های واردات)، دسترسی محدودتر، و ممکن است در مورد پشتیبانی با چالش‌هایی روبرو شوند.

انتخاب بین کابل داخلی و وارداتی بستگی به بودجه، نیازهای پروژه و اهمیت اولویت‌های کیفیت یا هزینه دارد. در هر صورت، اطمینان از مطابقت با استاندارد کابل آسانسور، اولین و مهمترین معیار انتخاب است.

8. آینده استاندارد کابل برق آسانسور

صنعت آسانسور همواره در حال تحول است و این تحولات به طور مستقیم بر طراحی و استانداردهای کابل‌های برق نیز تاثیر می‌گذارد. همانطور که ساختمان‌ها بلندتر، آسانسورها سریع‌تر و هوشمندتر می‌شوند، نیاز به کابل‌هایی با کارایی بالاتر، ایمنی بیشتر و ویژگی‌های نوآورانه نیز افزایش می‌یابد. نگاهی به آینده، چشم‌اندازی هیجان‌انگیز از نوآوری‌ها در این حوزه را نشان می‌دهد.

الف: کابل‌های هوشمند و سنسوردار

یکی از نویدبخش‌ترین تحولات، ظهور کابل‌های هوشمند و سنسوردار است. این کابل‌ها مجهز به سنسورهای مینیاتوری هستند که می‌توانند پارامترهایی مانند دما، کشش، خمش، و حتی وضعیت عایق را به طور مداوم پایش کنند. داده‌های جمع‌آوری شده توسط این سنسورها، به سیستم کنترل مرکزی آسانسور ارسال می‌شود و امکان نظارت لحظه‌ای بر سلامت کابل را فراهم می‌آورد. این فناوری می‌تواند:

• پیش‌بینی خرابی: با تحلیل داده‌ها، می‌توان فرسودگی کابل را پیش‌بینی کرده و قبل از بروز خرابی جدی، اقدامات پیشگیرانه انجام داد.
• افزایش ایمنی: هرگونه مشکل احتمالی، مانند گرم شدن بیش از حد یا پارگی جزئی، به سرعت تشخیص داده شده و هشدار داده می‌شود.
• بهینه‌سازی نگهداری: برنامه‌ریزی نگهداری و تعویض کابل‌ها بر اساس وضعیت واقعی آن‌ها، به جای برنامه‌های ثابت و گاهی غیرضروری.

این رویکرد، گامی بزرگ به سوی نگهداری پیش‌بینانه (Predictive Maintenance) در آسانسورها است.

ب: مواد جدید با کارایی بالاتر، وزن کمتر و دوستدار محیط زیست

تحقیقات گسترده‌ای در زمینه توسعه مواد جدید برای کابل‌ها در حال انجام است. این مواد باید ویژگی‌های زیر را داشته باشند:

• کارایی بالاتر: عایق‌ها و روکش‌هایی با مقاومت دی‌الکتریک و مکانیکی بالاتر، که امکان طراحی کابل‌های ظریف‌تر و در عین حال قدرتمندتر را فراهم می‌کنند.
• وزن کمتر: استفاده از هادی‌های جدید یا ساختارهای بهینه‌سازی شده برای کاهش وزن کابل، که به کاهش بار بر موتور و سازه آسانسور کمک می‌کند.
• دوستدار محیط زیست: توسعه مواد عایق و روکش بدون هالوژن (LSZH) که در صورت آتش‌سوزی، دود و گازهای سمی کمتری تولید کنند و همچنین در فرآیند تولید و بازیافت، اثرات زیست‌محیطی کمتری داشته باشند. این روند به سمت پایداری و مسئولیت‌پذیری زیست‌محیطی در صنعت کابل‌سازی است.

ج: افزایش ظرفیت و سرعت آسانسورها: چالش‌های جدید برای طراحی و استاندارد کابل‌ها

با رشد شهرنشینی و ساخت آسمان‌خراش‌ها، آسانسورها در حال حمل تعداد بیشتری از افراد با سرعت‌های بسیار بالاتر هستند. این روند چالش‌های جدیدی را برای طراحی و استاندارد کابل برق آسانسور ایجاد می‌کند:

• نیروهای مکانیکی بیشتر: سرعت و شتاب بالاتر، تنش‌های کششی و خمشی بیشتری را به کابل‌های متحرک وارد می‌کند که نیازمند کابل‌هایی با مقاومت مکانیکی فوق‌العاده است.
• مدیریت حرارت: کابل‌های قدرت در آسانسورهای پرسرعت و پرتردد، جریان‌های بالاتری را حمل می‌کنند و نیاز به طراحی‌هایی برای دفع حرارت کارآمدتر دارند.
• کاهش تداخلات: در سیستم‌های پرسرعت و پیچیده، کنترل تداخلات الکترومغناطیسی (EMI) به مراتب دشوارتر می‌شود و نیاز به کابل‌های شیلددار با کارایی بسیار بالا دارد.

استانداردها نیز به موازات این پیشرفت‌ها، در حال به‌روزرسانی هستند تا ایمنی را در آسانسورهای نسل جدید تضمین کنند.

د: بهینه‌سازی مصرف انرژی در آسانسور

مصرف انرژی یکی از دغدغه‌های اصلی در ساختمان‌های مدرن است. آسانسورها می‌توانند بخش قابل توجهی از مصرف برق یک ساختمان را به خود اختصاص دهند. روندهای جهانی به سمت بهینه‌سازی مصرف انرژی در آسانسورها، بر طراحی کابل‌ها نیز تاثیر می‌گذارد:

• کابل‌های با افت ولتاژ کمتر: طراحی کابل‌ها با هادی‌های با رسانایی بالاتر و مقاطع بهینه، می‌تواند افت ولتاژ را کاهش داده و راندمان انتقال انرژی را افزایش دهد.
• کاهش وزن کابل: کابل‌های سبک‌تر، به انرژی کمتری برای حرکت نیاز دارند که به طور غیرمستقیم به کاهش مصرف انرژی کل آسانسور کمک می‌کند.

در آینده، انتظار می‌رود که استانداردهای جدید، نه تنها بر ایمنی، بلکه بر جنبه‌های زیست‌محیطی و بهره‌وری انرژی کابل‌های آسانسور نیز تاکید بیشتری داشته باشند و استاندارد برق آسانسور را به سمت یک رویکرد جامع‌تر سوق دهند.

سوالات متداول

1. آیا استفاده از کابل غیر استاندارد برای آسانسور مجاز است؟ پیامدهای آن چیست؟

خیر، استفاده از کابل غیر استاندارد برای آسانسور به هیچ وجه مجاز نیست و می‌تواند پیامدهای بسیار خطرناکی داشته باشد. پیامدهای آن شامل افزایش خطر برق‌گرفتگی، آتش‌سوزی، توقف ناگهانی آسانسور، خرابی موتور و تابلو فرمان، فرسودگی زودرس کابل، افزایش هزینه‌های نگهداری و تعمیرات، و در نهایت، سلب گواهی استاندارد و جریمه‌های قانونی سنگین است. این کار به معنای به خطر انداختن جان انسان‌ها و سرمایه مالی است.

2. عمر مفید کابل برق آسانسور چقدر است و چه عواملی بر آن تاثیر می‌گذارند؟

عمر مفید کابل برق آسانسور، به ویژه کابل‌های متحرک، معمولاً بین 5 تا 15 سال متغیر است. این بازه بستگی به عوامل متعددی دارد، از جمله: کیفیت کابل (مواد اولیه، ساختار)، تعداد سیکل‌های خمش (میزان تردد آسانسور)، سرعت و ارتفاع آسانسور، رعایت شعاع خمش مجاز در نصب، شرایط محیطی چاه (دما، رطوبت، روغن)، و کیفیت نگهداری و بازرسی‌های دوره‌ای. کابل‌های با کیفیت بالا و نصب و نگهداری صحیح، عمر مفید بیشتری خواهند داشت.

3. تفاوت کابل برق آسانسور با کابل‌های معمولی (ساختمانی) در چیست؟

تفاوت اصلی در مقاومت مکانیکی و انعطاف‌پذیری است. کابل‌های معمولی ساختمانی برای نصب ثابت طراحی شده‌اند و مقاومت کمی در برابر خمش و کشش مکرر دارند. اما کابل‌های برق آسانسور، به ویژه کابل‌های متحرک، دارای هادی‌های رشته‌ای بسیار ظریف (کلاس 5 یا 6)، عایق و روکش‌های مخصوص با مقاومت بالا در برابر خمش، کشش، سایش، روغن و دماهای مختلف هستند. آن‌ها می‌توانند میلیون‌ها سیکل خمش را بدون آسیب تحمل کنند.

4. چگونه می‌توان از اصالت و استاندارد بودن کابل برق آسانسور اطمینان حاصل کرد؟

برای اطمینان از اصالت و استاندارد بودن کابل، به نکات زیر توجه کنید:

1. بررسی نشان استاندارد ملی ایران (ISIRI) بر روی روکش کابل و بسته‌بندی.
2. بررسی گواهینامه‌های بین‌المللی مانند VDE یا UL (در صورت وارداتی بودن).
3. خرید از فروشندگان معتبر و شناخته شده که فاکتور رسمی ارائه می‌دهند.
4. بررسی مشخصات فنی کابل (مانند مقطع، ولتاژ نامی، جنس عایق و روکش) و مطابقت آن با نیازهای پروژه و استانداردهای مربوطه.
5. بررسی مشخصات چاپی روی کابل که معمولاً شامل نام سازنده، نوع کابل و استانداردها می‌شود.

5. آیا استاندارد کابل برق آسانسور در ساختمان‌های مسکونی، تجاری و صنعتی متفاوت است؟

بله، اگرچه اصول کلی استاندارد برق آسانسور یکسان است، اما جزئیات و الزامات خاص ممکن است بر اساس نوع کاربری ساختمان متفاوت باشد. برای مثال:

• ساختمان‌های بلندمرتبه و پرتردد (تجاری): ممکن است نیاز به کابل‌های با مقاومت مکانیکی بالاتر (به دلیل سرعت و ارتفاع زیاد)، کابل‌های مقاوم در برابر آتش (برای آسانسورهای آتش‌نشان)، و کابل‌های شیلددار (برای کاهش تداخلات در سیستم‌های کنترلی پیچیده) داشته باشند.
• ساختمان‌های صنعتی: کابل‌ها ممکن است نیاز به مقاومت بیشتری در برابر روغن، مواد شیمیایی، رطوبت و گرد و غبار داشته باشند.
• ساختمان‌های مسکونی: الزامات عمومی استاندارد کفایت می‌کند، اما باز هم تاکید بر کیفیت و ایمنی ضروری است.

6. چرا کابل فرمان آسانسور از کابل قدرت آن مجزا است؟

کابل فرمان و کابل قدرت به دلایل زیر از یکدیگر مجزا هستند:

• وظیفه متفاوت: کابل قدرت وظیفه انتقال انرژی الکتریکی با جریان بالا را دارد، در حالی که کابل فرمان سیگنال‌های کنترلی کم‌توان و حساس را جابجا می‌کند.
• کاهش تداخلات الکترومغناطیسی (EMI): جریان‌های بالای کابل قدرت می‌توانند نویز الکترومغناطیسی تولید کنند که می‌تواند سیگنال‌های ضعیف کابل فرمان را مختل کند. جداسازی آن‌ها به کاهش این تداخلات کمک می‌کند.
• ساختار متفاوت: کابل قدرت هادی‌های ضخیم‌تری دارد، در حالی که کابل فرمان دارای تعداد رشته‌های بیشتر و هادی‌های ظریف‌تر است و اغلب دارای شیلد است.
• ایمنی: در صورت بروز مشکل در کابل قدرت، جداسازی آن از کابل فرمان می‌تواند از آسیب به سیستم کنترل و حفظ برخی عملکردهای ایمنی جلوگیری کند.

7. مراحل تست و بازرسی کابل آسانسور شامل چه مواردی می‌شود؟

این تست‌ها باید توسط تکنسین‌های مجرب و با ابزارهای کالیبره شده انجام شوند. مراحل تست و بازرسی کابل آسانسور شامل:

• بازرسی بصری: بررسی هرگونه آسیب فیزیکی، سایش، ترک‌خوردگی یا تغییر شکل در روکش کابل.
• بررسی مهاربندی و اتصالات: اطمینان از استحکام مهاربندی‌ها، عدم شل‌شدگی اتصالات و عدم آسیب به کابل در نقاط ورودی.
• تست پیوستگی (Continuity Test): با استفاده از مولتی‌متر، برای اطمینان از عدم قطع بودن هیچ یک از سیم‌های داخلی.
• تست مقاومت عایق (Insulation Resistance Test): با استفاده از میگر، برای اندازه‌گیری مقاومت عایق بین هادی‌ها و بین هادی‌ها و زمین.
• تست عملکردی: بررسی عملکرد صحیح آسانسور در حالت‌های مختلف، از جمله عملکرد سیستم‌های ایمنی، در حین عبور جریان و سیگنال از کابل‌ها.

نتیجه‌گیری

در پایان این بررسی جامع، به روشنی می‌توان دریافت که استاندارد کابل برق آسانسور چیزی فراتر از یک مجموعه قوانین فنی است؛ این استانداردها، ستون فقرات ایمنی، پایداری و عملکرد بهینه هر آسانسور به شمار می‌روند. از انتخاب جنس هادی گرفته تا نوع عایق و روکش، مقطع کابل، مقاومت مکانیکی و الکتریکی، و حتی جزئیات نصب و نگهداری، هر یک از این عوامل نقش حیاتی در جلوگیری از حوادث ناگوار و تضمین طول عمر سیستم ایفا می‌کنند. نادیده گرفتن هر یک از این الزامات، می‌تواند منجر به پیامدهای فاجعه‌بار جانی و مالی شود که هزینه‌های آن به مراتب بیشتر از سرمایه‌گذاری اولیه در کابل‌های استاندارد و با کیفیت خواهد بود. همانطور که در بخش‌های مختلف اشاره شد، کابل‌های آسانسور تحت تنش‌های مکانیکی و حرارتی مداوم قرار دارند و به همین دلیل، نمی‌توان آن‌ها را با کابل‌های معمولی ساختمانی مقایسه کرد.

• همیشه از کابل‌هایی استفاده کنید که دارای نشان استاندارد ملی (ISIRI) و در صورت امکان، استانداردهای بین‌المللی معتبر (مانند VDE یا UL) باشند.
• نوع کابل (تخت یا گرد، فرمان یا قدرت) را بر اساس طراحی آسانسور، فضای چاه و نیازهای فنی انتخاب کنید.
• مقطع کابل را بر اساس توان موتور، طول مسیر و حداکثر افت ولتاژ مجاز، به دقت محاسبه کنید.
• در نصب کابل‌ها، به شعاع خمش مجاز، مهاربندی صحیح و جداسازی کابل‌های قدرت و فرمان توجه ویژه داشته باشید.
• قبل از بهره‌برداری، تست‌های عایق و پیوستگی را با ابزارهای مناسب انجام دهید.
• یک برنامه منظم برای بازرسی‌های دوره‌ای و نگهداری پیشگیرانه کابل‌ها داشته باشید.
• در صورت مشاهده هرگونه آسیب یا فرسودگی، فوراً نسبت به تعویض کابل اقدام کنید.
